- Быстрая адаптация к изменениям
- Минимум ошибок
- Ассоциативные связи
От детали к механизму,
от идеи к реализации
Модуль T-FLEX Детали машин для проектирования и расчета механизмов
- позволяет проектировать механизмы, основанные на классических деталях машин – от эскиза до комплекта документации;
- поддерживает вариативности стандартов и методик – чем больше методик на каждом этапе, тем больше вариантов для конструирования и проверки расчетов;
- позволяет реализовать различные подходы в проектировании: как от схемы к деталям, так и от деталей к механизму.
- обеспечивает работу как с объектами приложения T-FLEX CAD, так и с импортированными в CAD моделями;
- поддерживает все возможности T-FLEX CAD: параметризацию, оформление чертежей, работу со сборками, взаимосвязь через CAD с другими модулями системы
- Существенная экономия времени разработки
- Повышение надежности продукции
- Автоматизированное обновление всей конструкции
Конфигурации
Зубчатые передачи
Подшипники
Ременные и цепные передачи
Анализ механизмов
Валы
Соединения вал-ступица
Подходы
Модуль дает гибкость сценариев проектирования, поддерживает последовательное конструирование как полностью новых деталей, так и по уже созданным объектам.

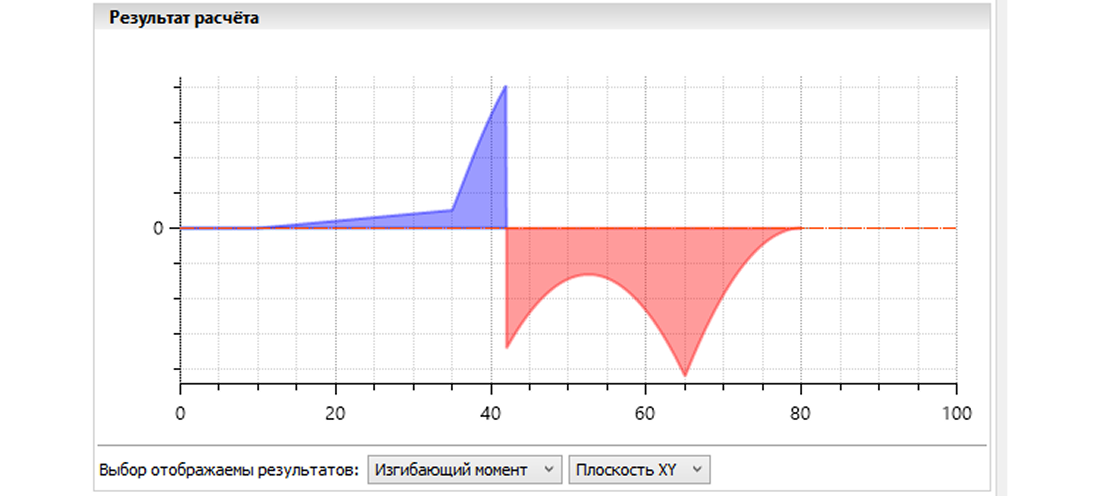

Анализ прочности
Сконструированные детали или соединения можно проверить на прочность согласно заданным нагрузкам. При необходимости можно скорректировать конструкцию деталей и соединений, а если задуманный механизм не проходит прочностной расчет, то переделать схему механизма.
Оформление документации
Получив требуемую схему и убедившись, что все детали и соединения выдерживают нагрузки, можно переходить к оформлению документации. Для этого основными инструментами будут служить команды оформления чертежей T-FLEX CAD. Приложение с помощью специальной команды создания таблиц помещает на чертеж таблицы с указанными пользователем параметрами. При желании можно указать, на какой именно чертеж надо добавить таблицу, если чертежей несколько. Кроме того, вы можете настроить базовый список требуемых параметров на чертеже, чтобы не добавлять их каждый раз вручную.

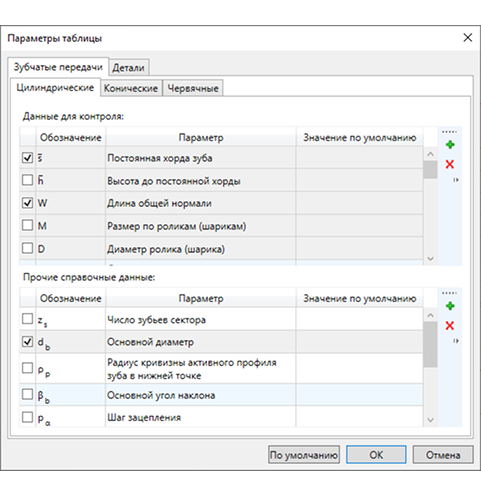

Выбор параметров таблиц

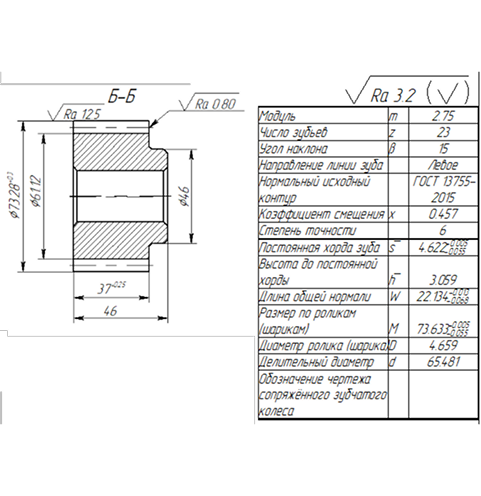

Документация в T-FLEX Детали машин
