T-FLEX Электронные руководства

Документация, которая знает, к какому изделию относится

Обычный PDF или Word-документ существует отдельно от изделия. ИЭТР связывает текст, изображения, 2D / 3D-графику, сервисные процедуры и каталоги с составом изделия — пользователь получает актуальную информацию по конкретной модификации, узлу или детали.

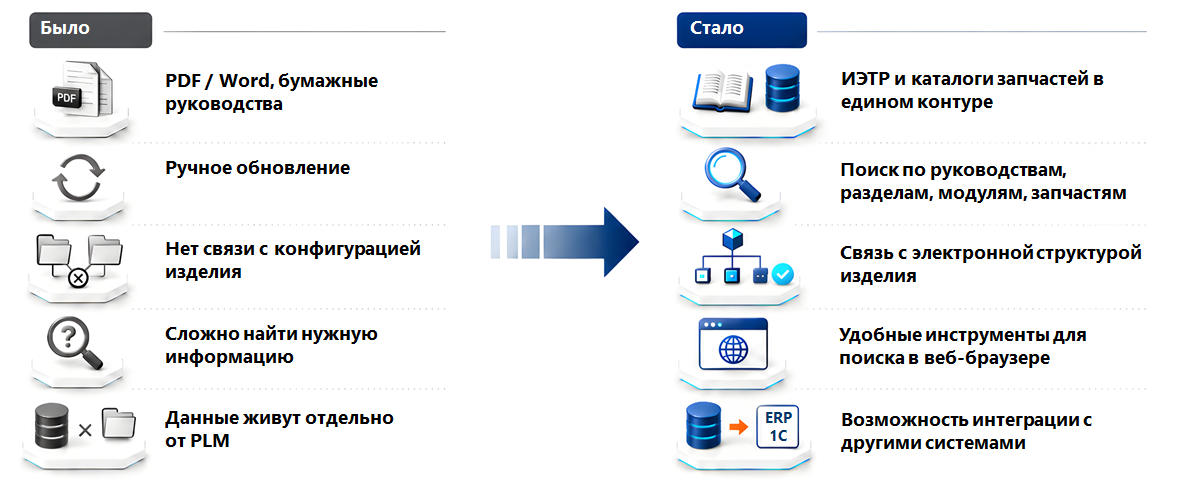

Было: разрозненные документы

Ручная актуализация, нет связи с конфигурацией изделия, поиск процедуры или запчасти требует времени.

Стало: единый PLM-контур

Поиск по руководствам и запчастям, контроль применяемости, управление версиями и интеграция с корпоративными системами.

Что можно выпускать

Продукт поддерживает эксплуатационные, ремонтные, сервисные и учебные материалы, связанные с актуальными данными изделия.

Руководства и регламенты

Руководства по эксплуатации и ремонту, регламенты технического обслуживания, инструкции по сборке и разборке.

Каталоги запасных частей и ЗИП

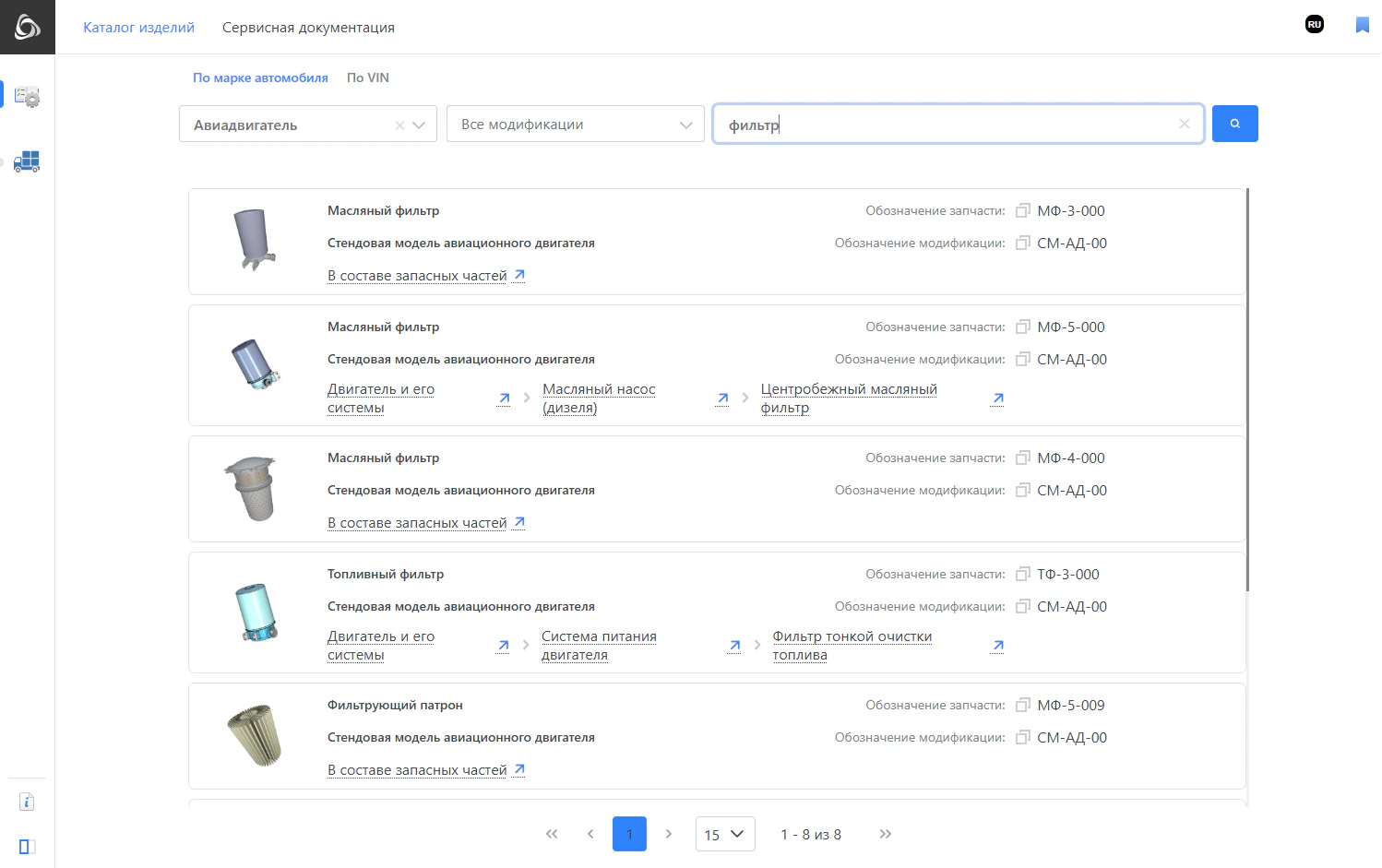

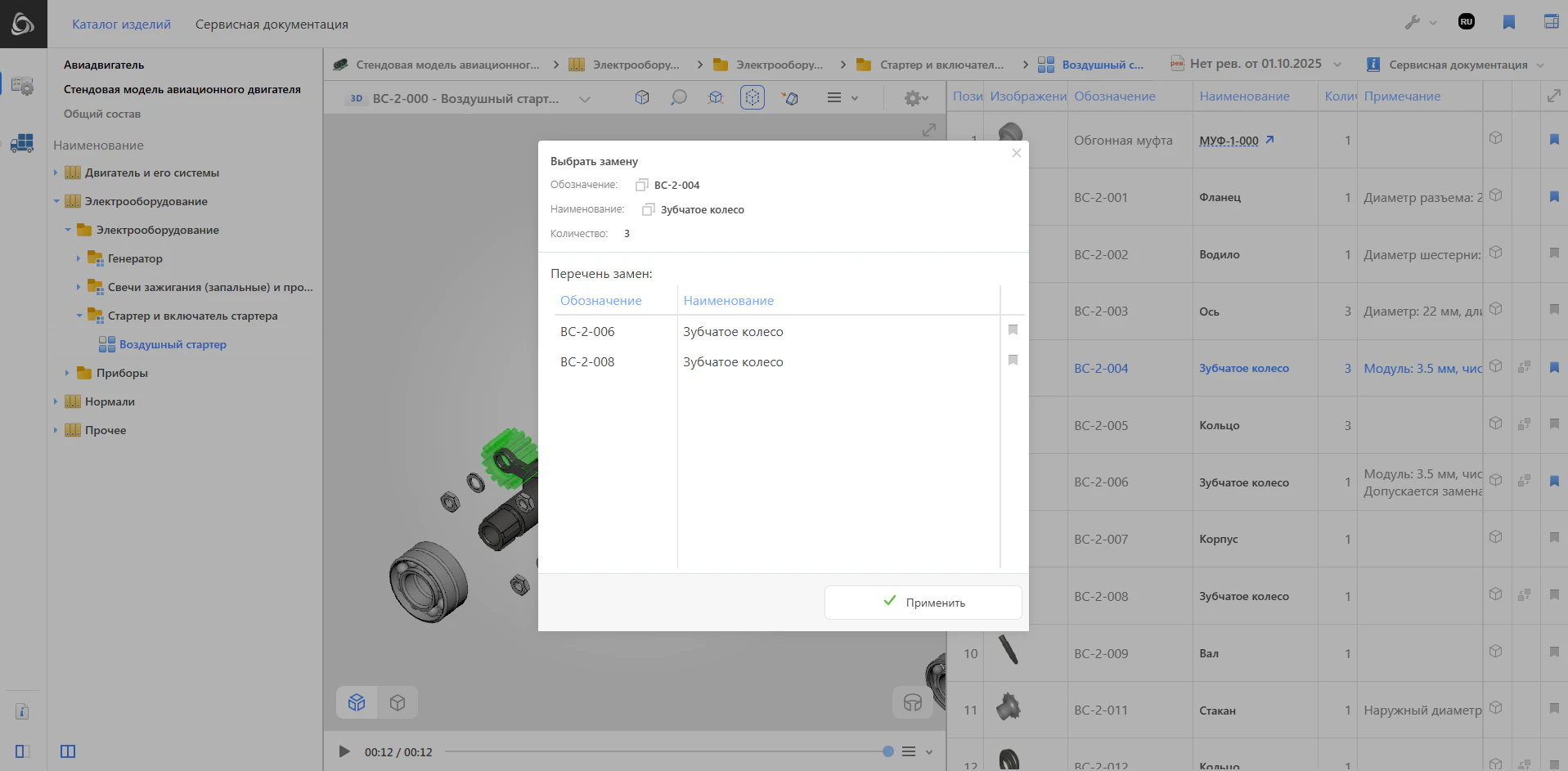

Интерактивные каталоги на основе сервисной структуры sBOM с подбором применимых деталей и передачей данных для заказа.

Процедуры, справочные и учебные материалы

Поиск и устранение неисправностей, учебно-технические материалы и сервисные процедуры с 2D / 3D-визуализацией.

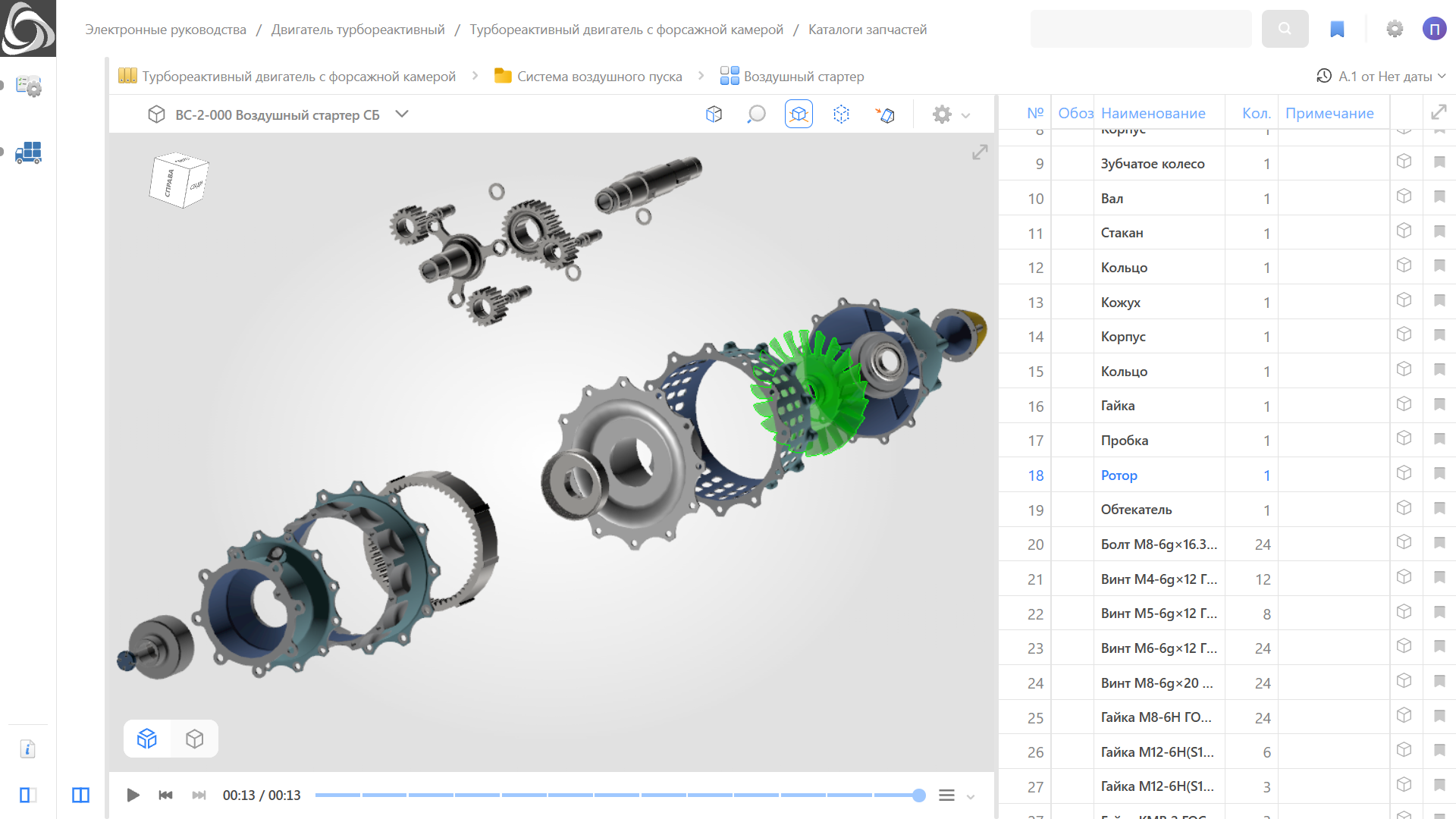

Единое окно для сервисного специалиста

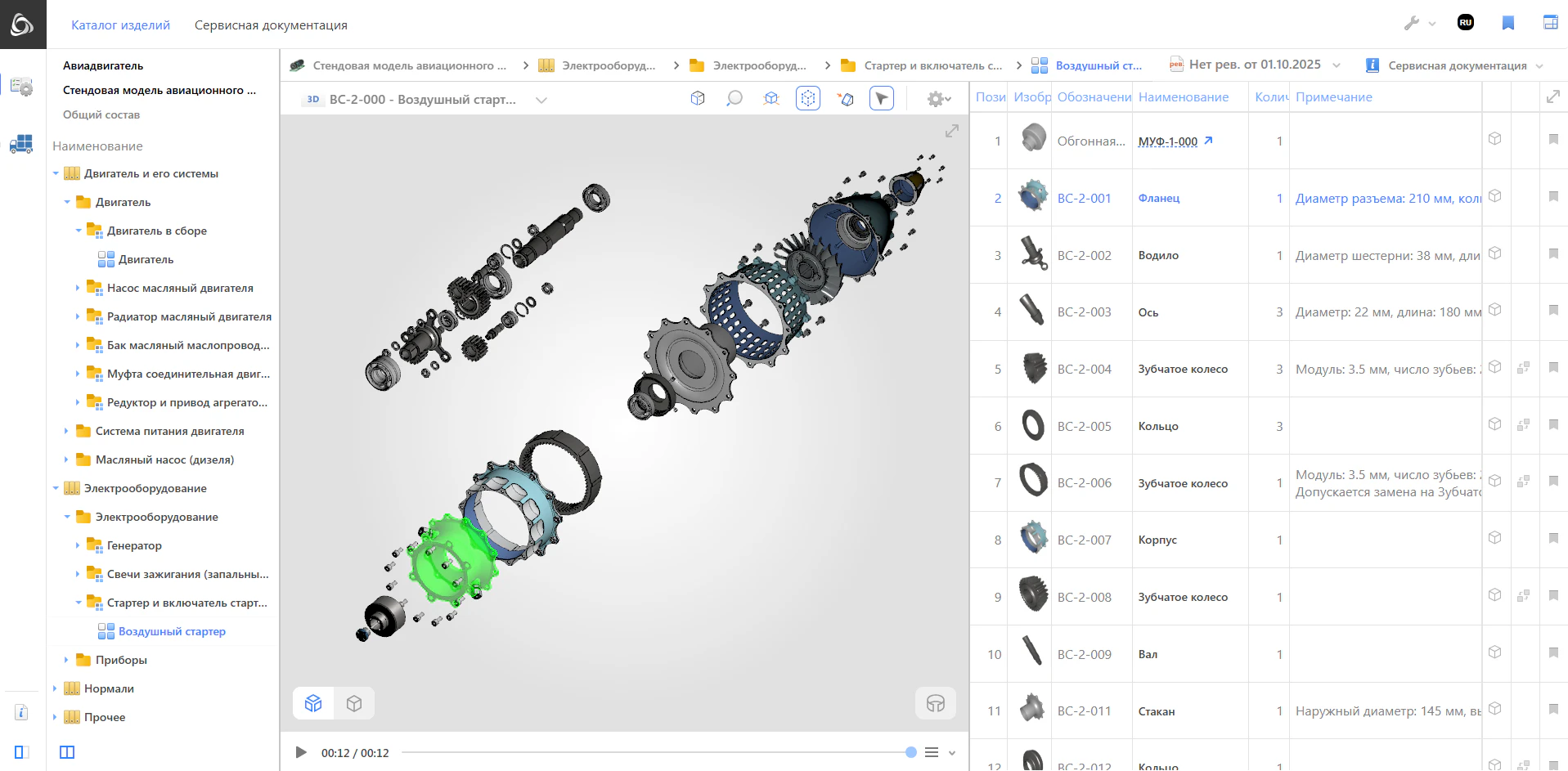

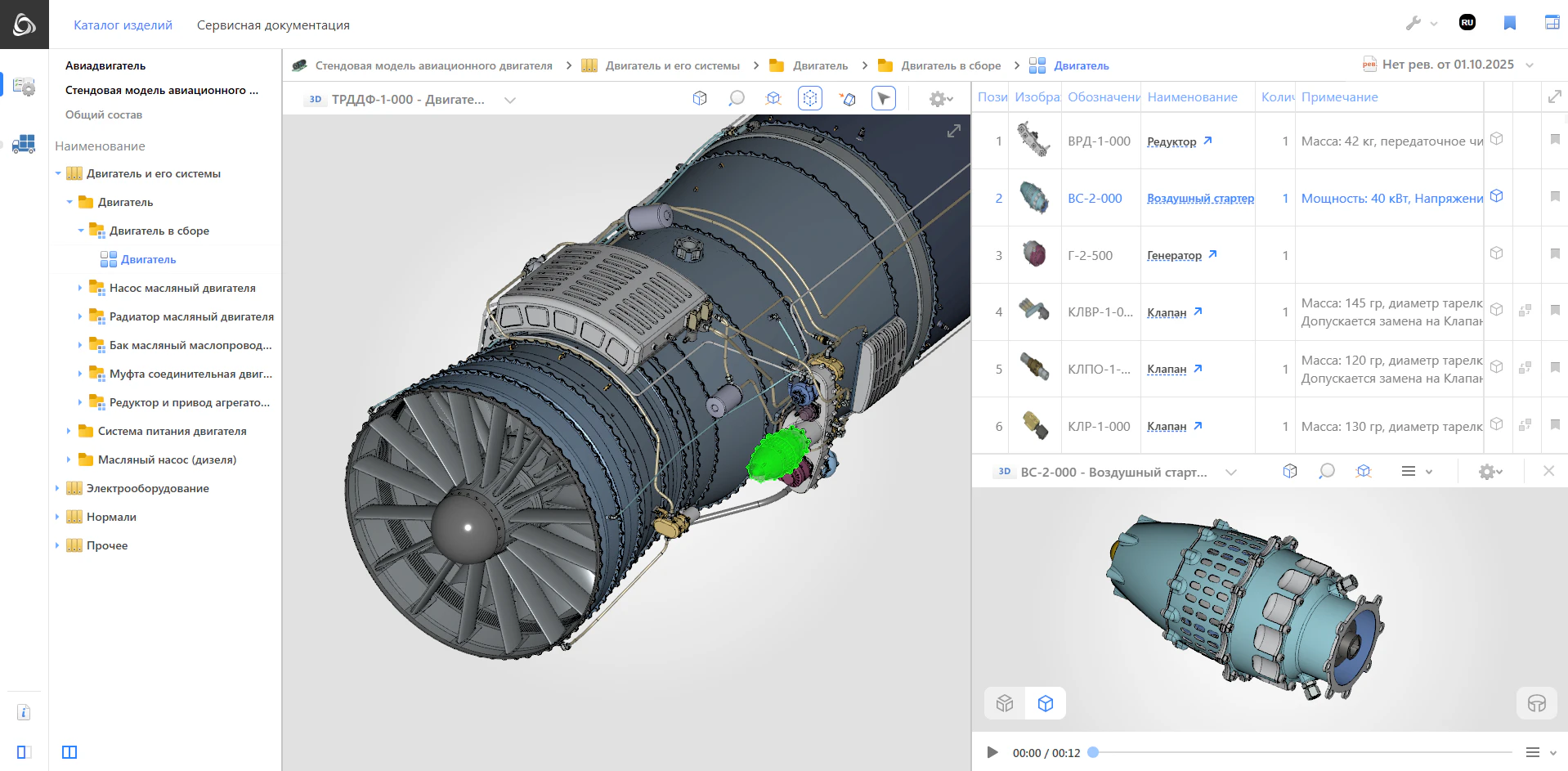

Веб-клиент объединяет состав изделия, спецификацию, руководства, 2D / 3D-графику и каталог запасных частей в одном пользовательском сценарии.

1. Выбрать изделиеНайти нужное изделие, модификацию или исполнение.
2. Получить точную конфигурациюИспользовать VIN или серийный номер и получить сервисную структуру sBOM.
3. Открыть нужную информациюПерейти к руководству, процедуре или детали через структуру, каталог, чертёж или 3D.

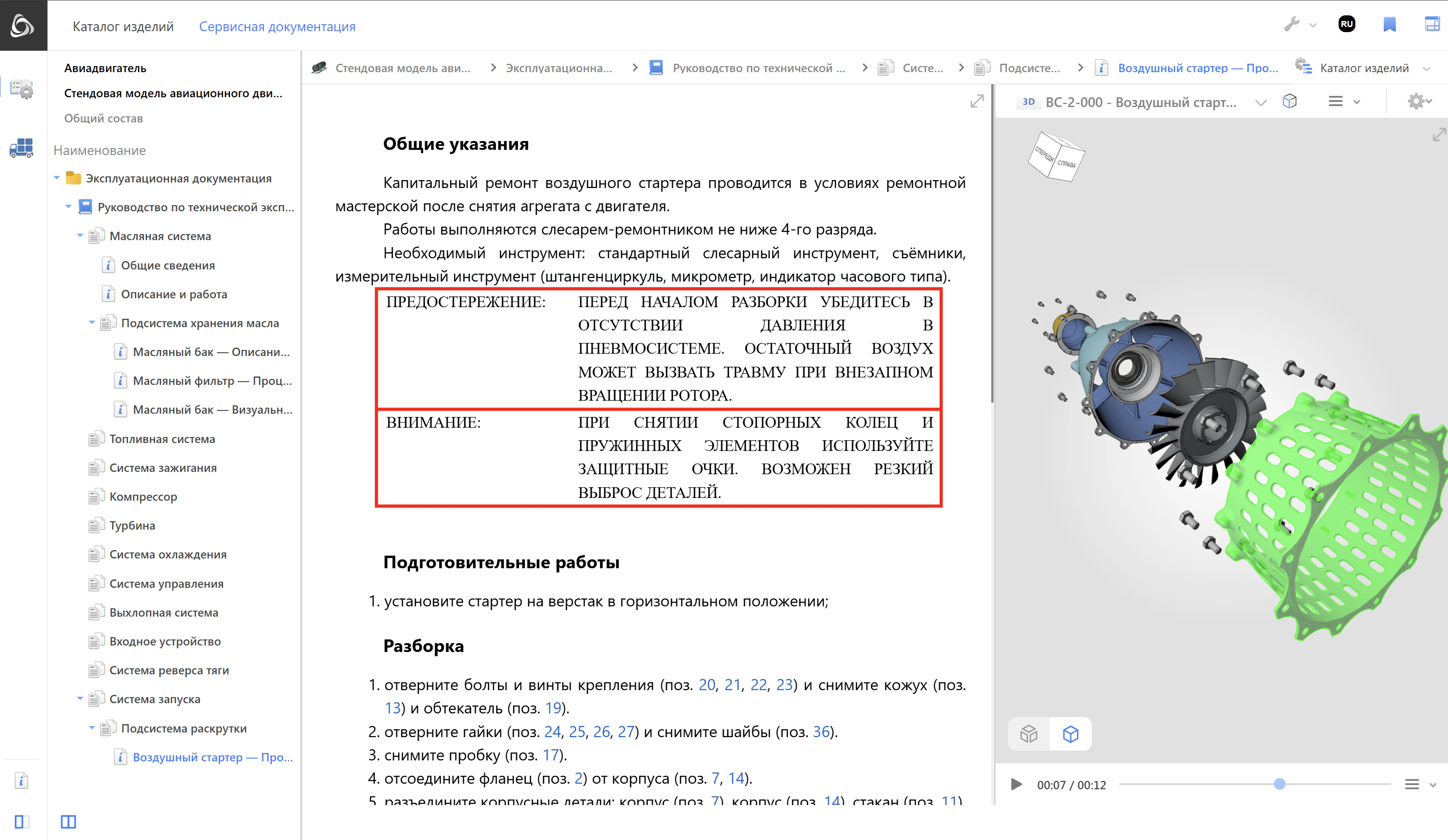

4. Выполнить работуПросмотреть процедуру с иллюстрациями, анимацией и подсветкой компонентов.
5. Передать заказДобавить позиции в корзину и экспортировать в CSV либо передать данные в ERP / 1С через REST API.

Два сценария подготовки документации

Выбор зависит от требований проекта к структуре, повторному использованию контента и формальной валидации. Оба сценария используют данные PLM и связывают публикацию с изделием.

T-FLEX DOCs 18 → HTML / RTF

Для эксплуатационных и сервисных документов без строгой формальной валидации

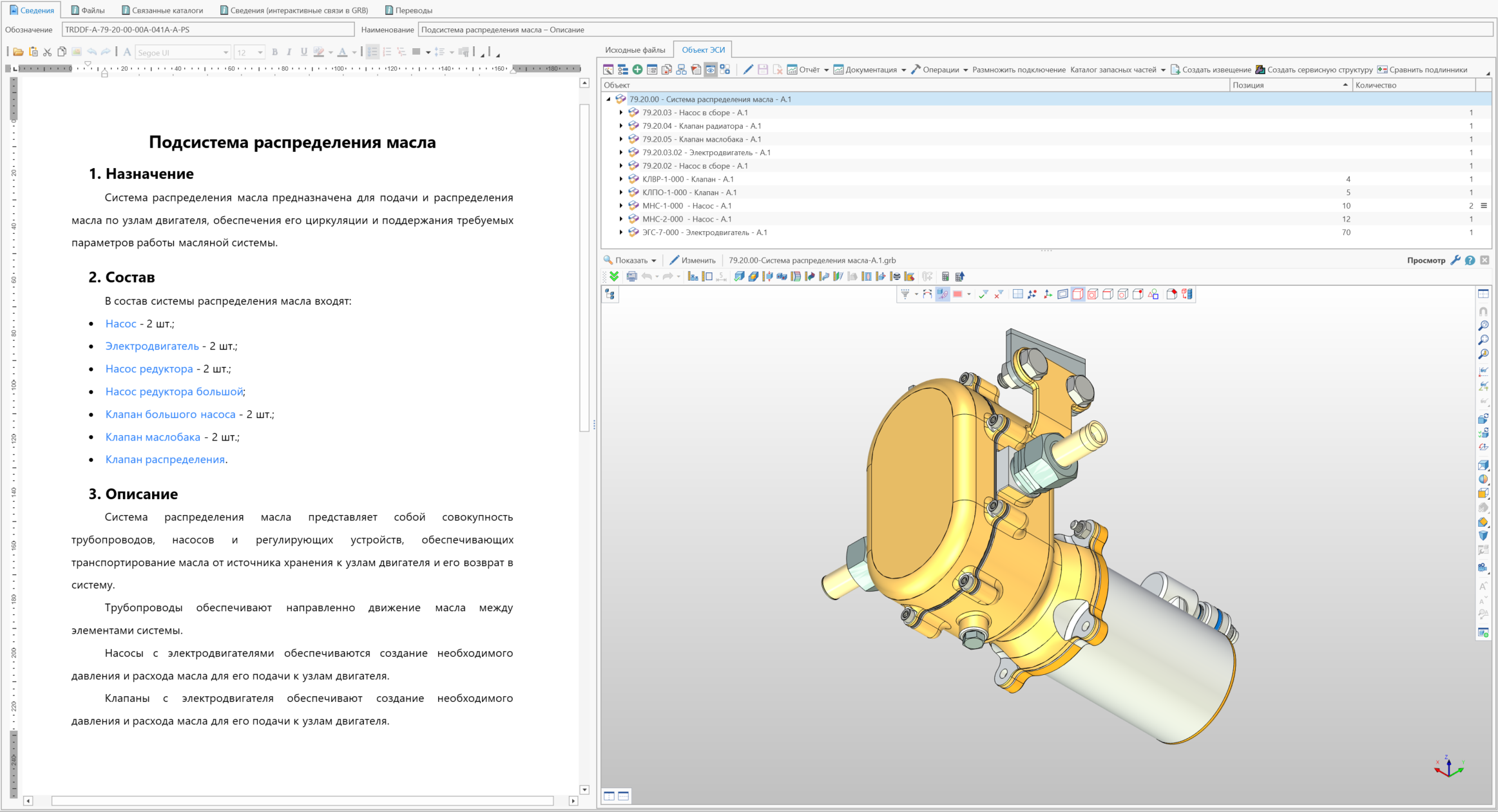

• Встроенный HTML / RTF -редактор T-FLEX DOCs 18
• Публикация в HTML и альтернатива отдельным Word-файлам
• Связь текста с 2D / 3D-материалами и объектами изделия
• Конструктор отчётов для публикаций

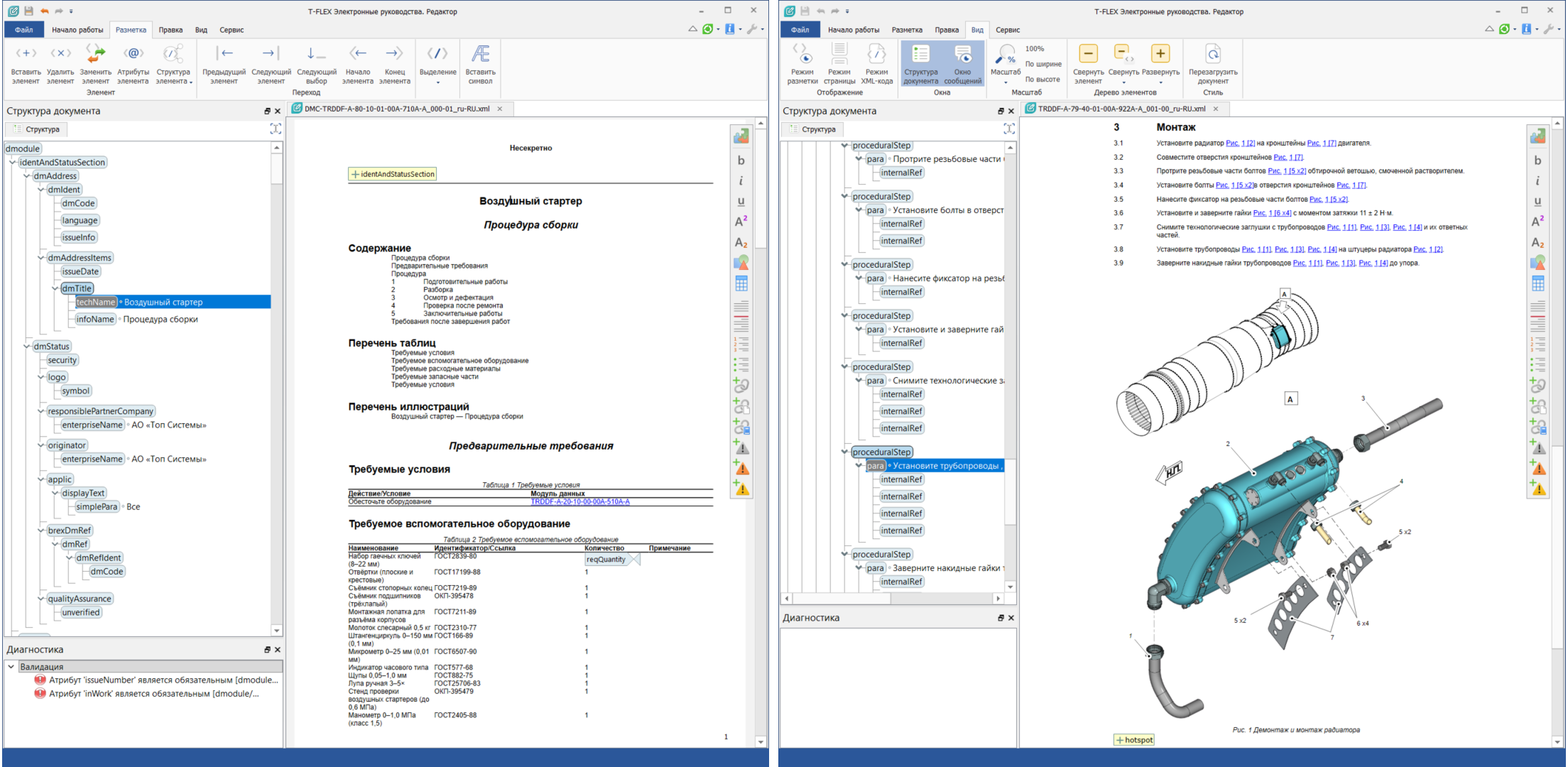

T-FLEX Электронные руководства. Редактор → S1000D / XML

Для сложной модульной документации с формализованными требованиями

• Работа с модульной документацией S1000D / ГОСТ
• Хранение модулей данных в PLM (CSDB) и редактирование в кроссплатформенном XML-редакторе
• Строгие правила валидации и повторное использование модулей
• Связь модулей с объектами электронной структуры изделия

Из чего состоит решение

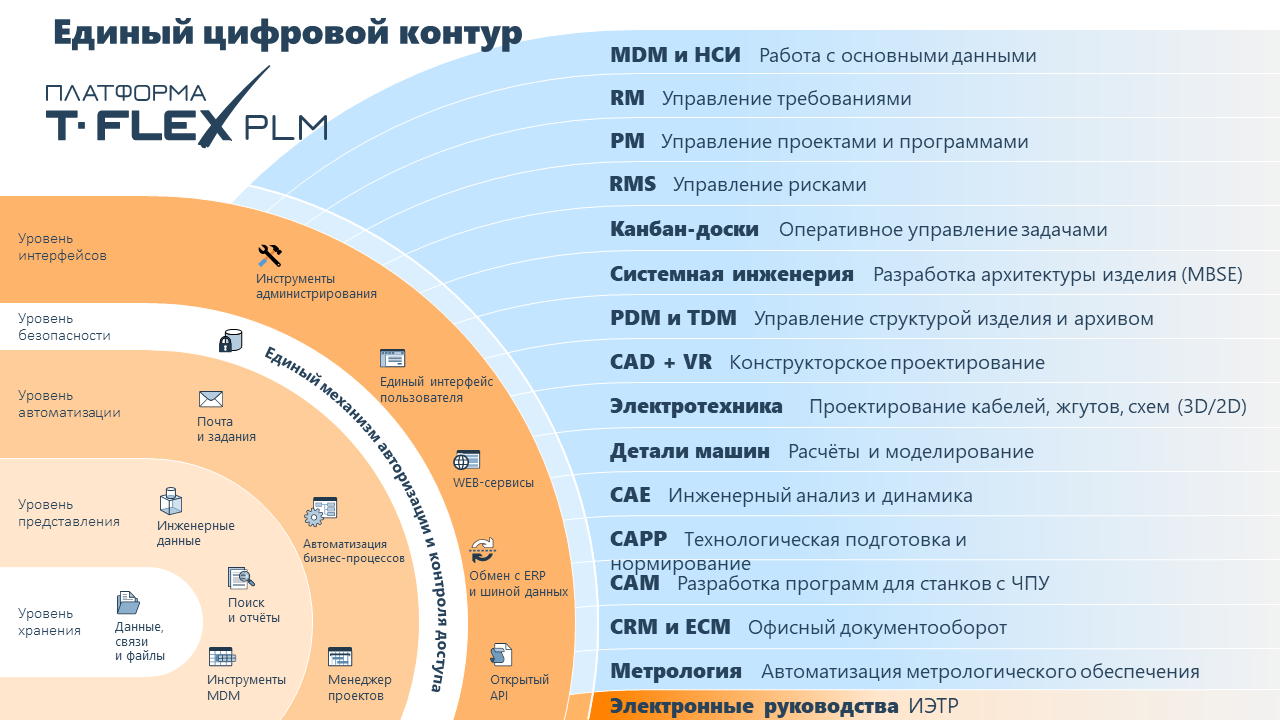

Каждый компонент отвечает за свою часть цикла, а данные, документы и процессы остаются связаны в единой PLM-среде.

Сквозной процесс создания и актуализации

Семь связанных этапов — от инженерных данных и сервисной структуры до публикации, использования и дальнейшего обновления материалов.

1. Данные 2. sBOM 3. Тексты 4. Графика 5. Процессы 6. Публикация 7. Актуализация

Единый источник инженерных данных

T-FLEX PDM / T-FLEX DOCs

PDM хранит состав изделия, версии, ревизии, конфигурации и применяемость. Документы, модели и справочники размещаются в управляемом PLM-контуре.

Результат: единая основа для эксплуатационной документации и каталогов.

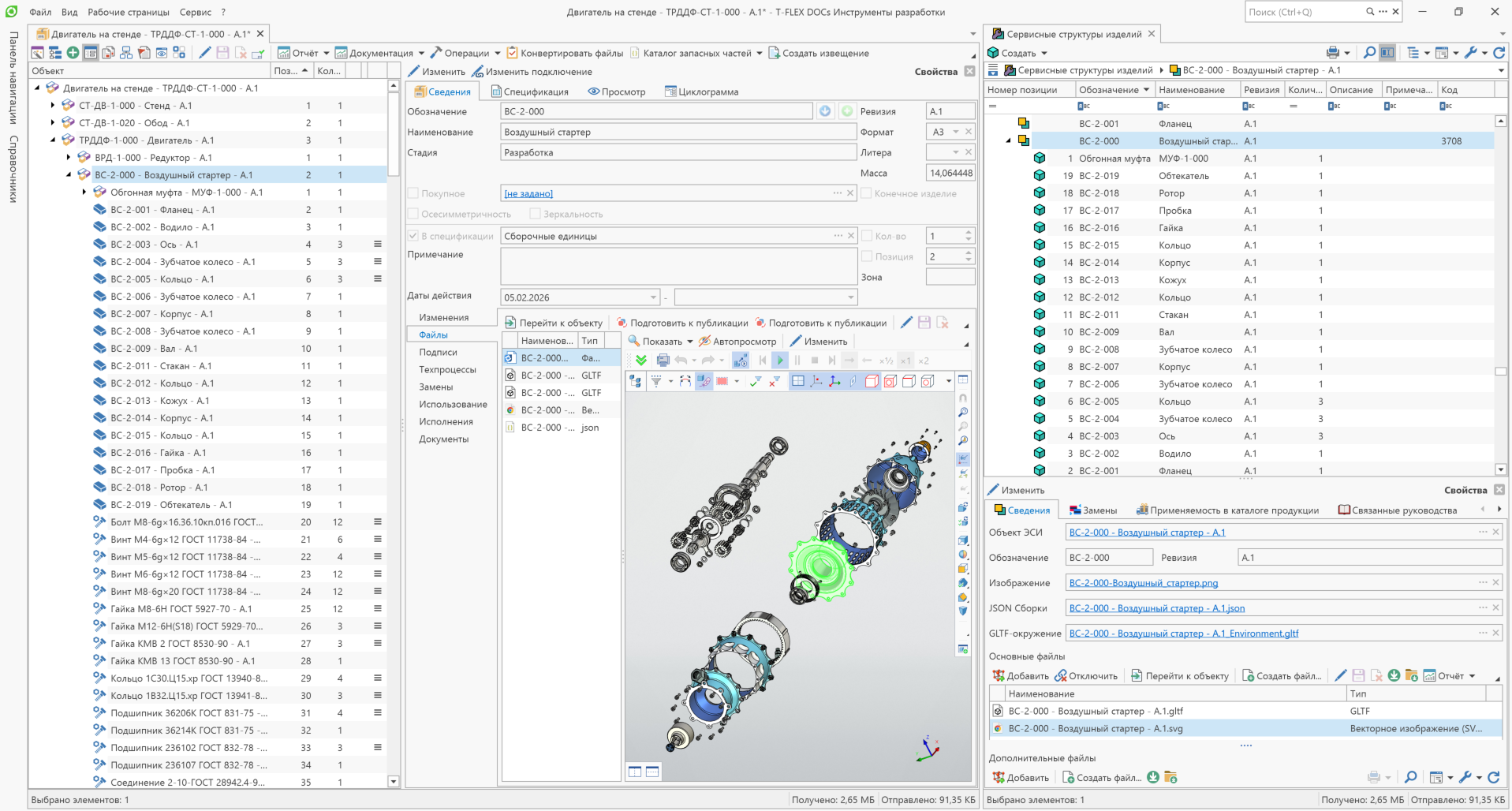

Сервисная структура изделия

T-FLEX PDM

На основе конструкторской структуры формируется ССИ или sBOM — представление изделия для ремонта, обслуживания и заказа запасных частей.

Важно: изменения сервисной структуры не затрагивают исходную конструкторскую структуру; для исполнений используются механизмы конфигурирования.

Модульная документация

T-FLEX DOCs 18 / T-FLEX Электронные руководства. Редактор

Текст создаётся во встроенном редакторе DOCs с публикацией в HTML либо как набор управляемых модулей данных S1000D / XML.

Связь с изделием: документ или модуль привязывается к изделию, узлу, детали или другой сущности электронной структуры.

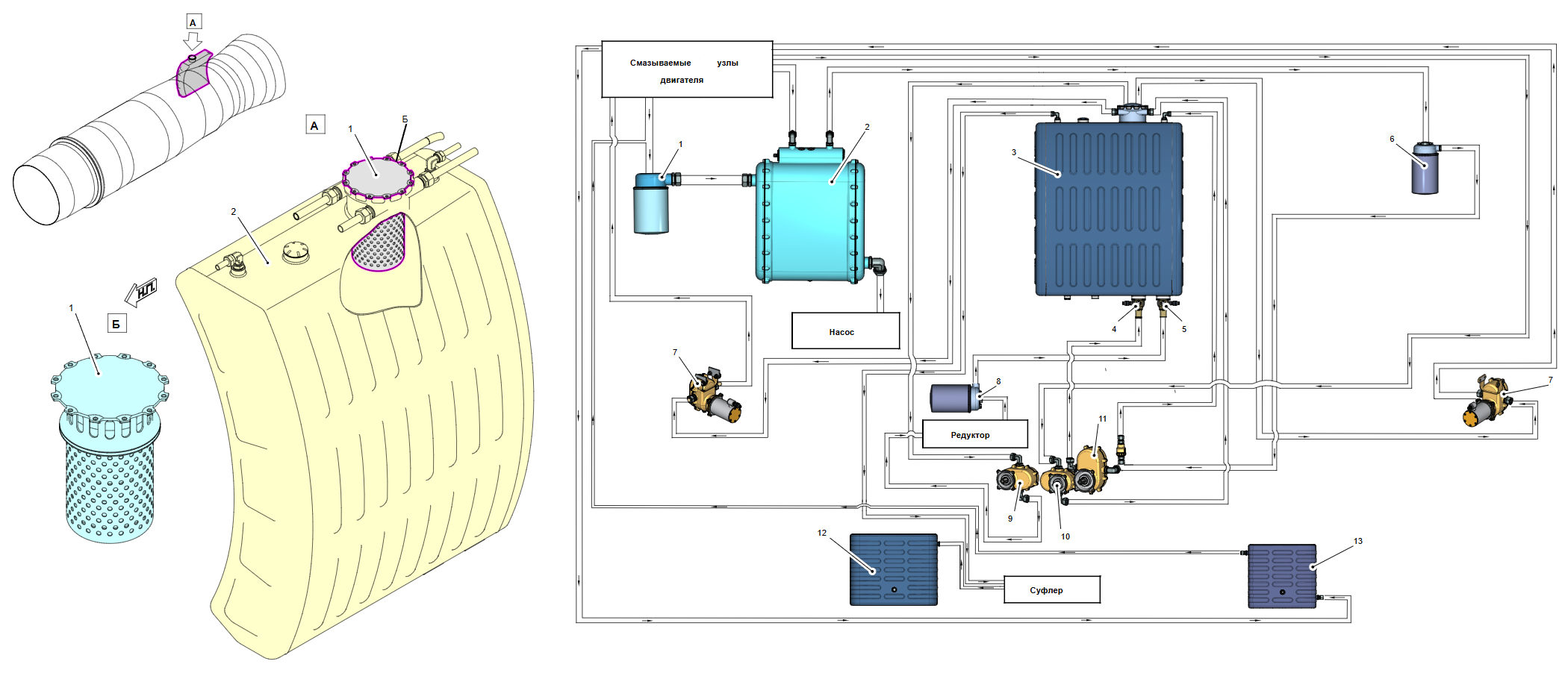

Технические иллюстрации и 3D

T-FLEX CAD 18

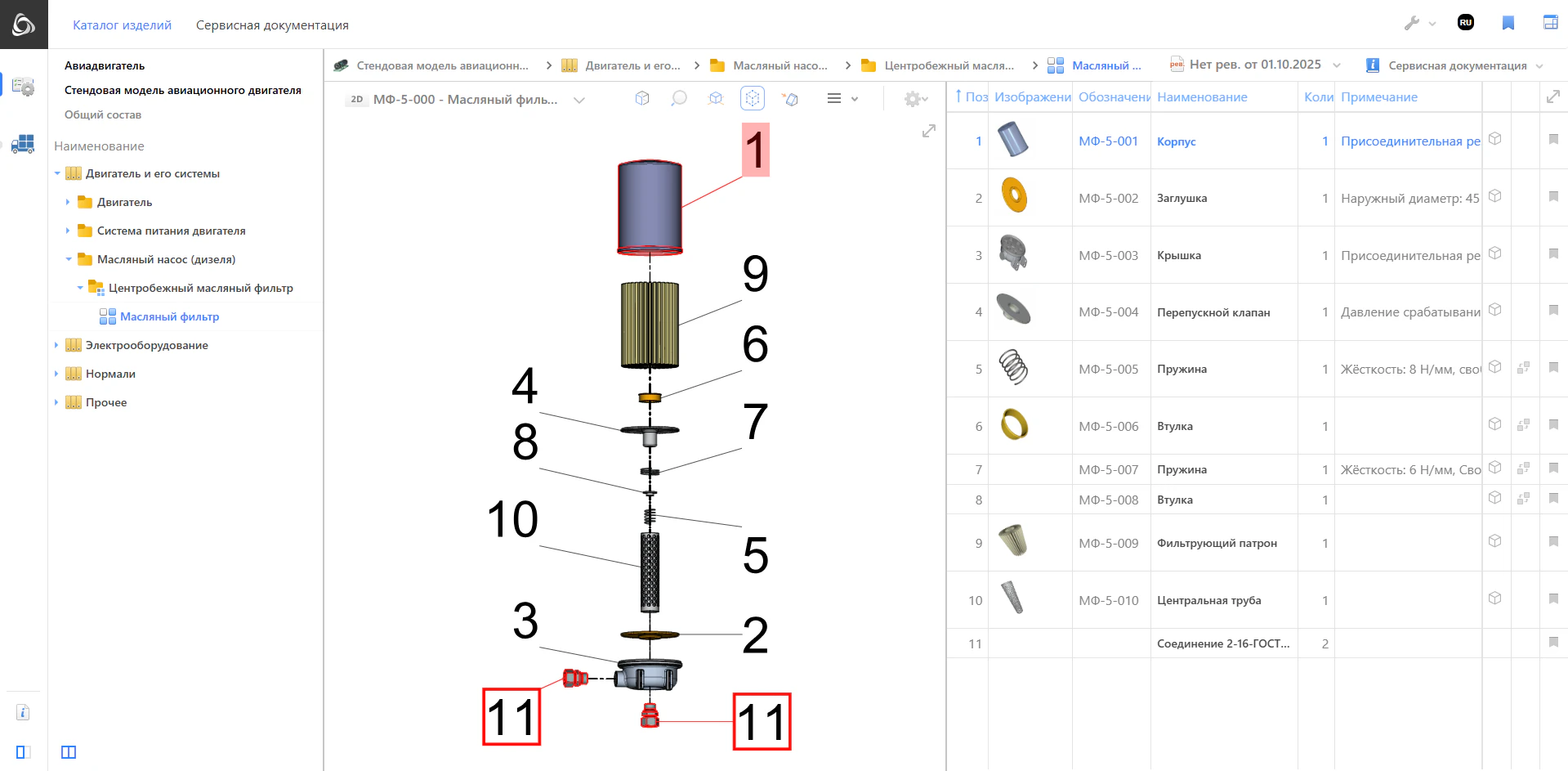

В упрощённом режиме для технического иллюстратора создаются иллюстрации по ГОСТ, используются элементы графики S1000D, готовятся взрыв-схемы, анимации и облегчённые 3D-модели для печати и веб-публикации.

Ассоциативность: 2D / 3D-материалы сохраняют связь с объектами PDM.

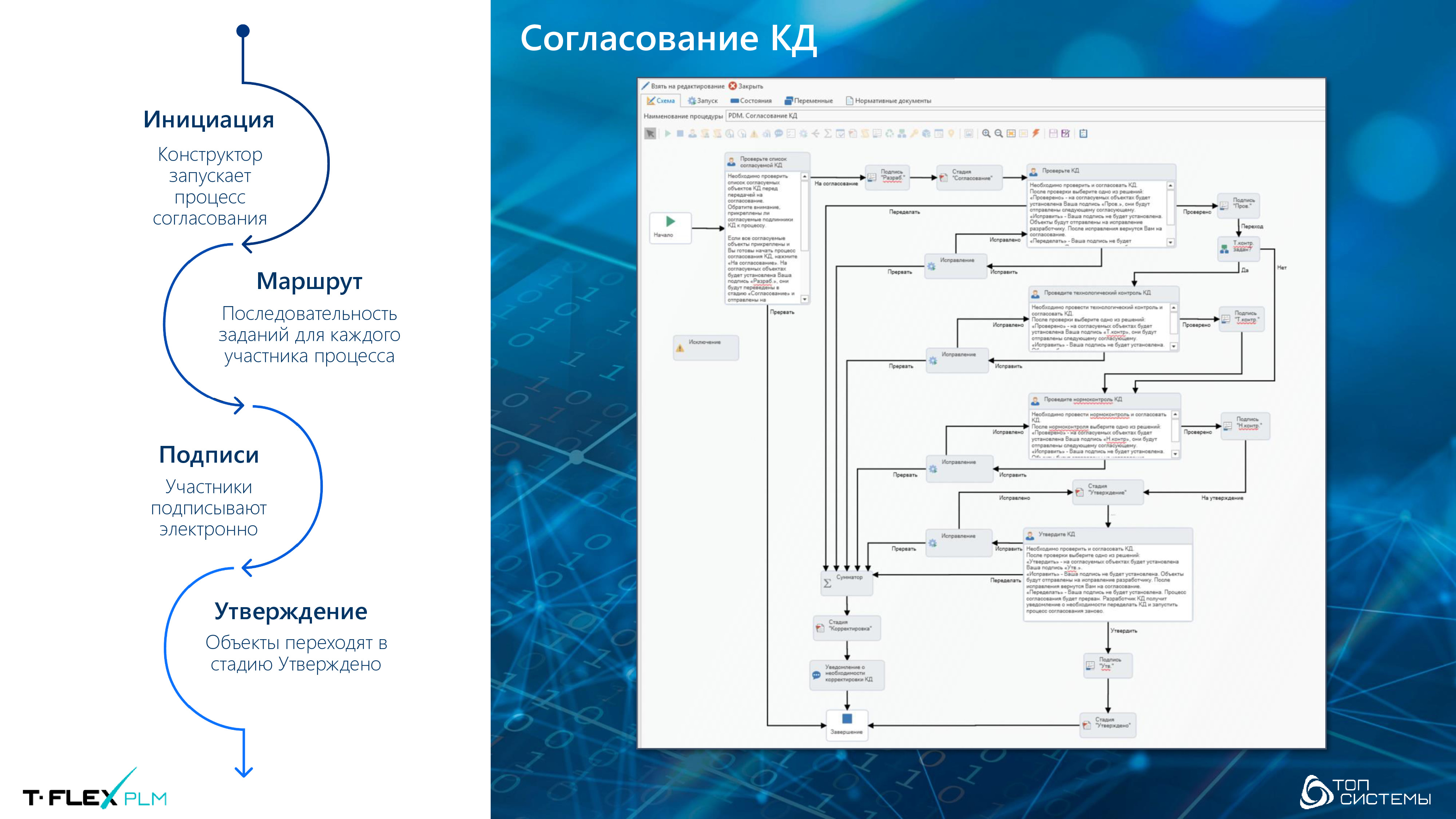

Согласование и управление работами

Бизнес-процессы DOCs / T-FLEX Управление проектами

Настраиваемые процессы назначают задания, контролируют сроки и решения, меняют статусы и отправляют уведомления. Проектная работа поддерживается календарными планами, канбаном и контролем рисков.

Результат: ручная переписка заменяется прозрачным управляемым процессом.

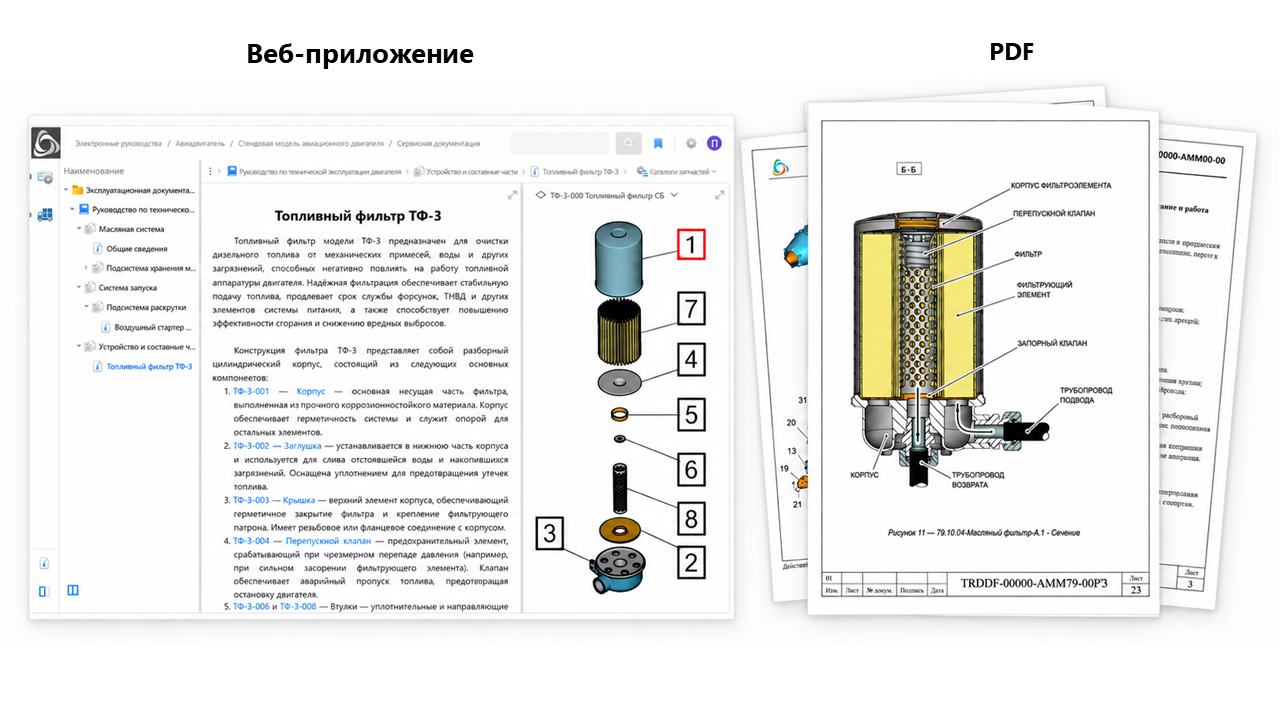

Публикация в веб-приложении и PDF

T-FLEX Электронные руководства

Подготовленные руководства, каталоги и графика публикуются на сайте или в PDF. Поддержка ГОСТ 2.105, ГОСТ 2.610.

Преимущества: гибкая публикация комплекта модулей данных в разные форматы и стандарты.

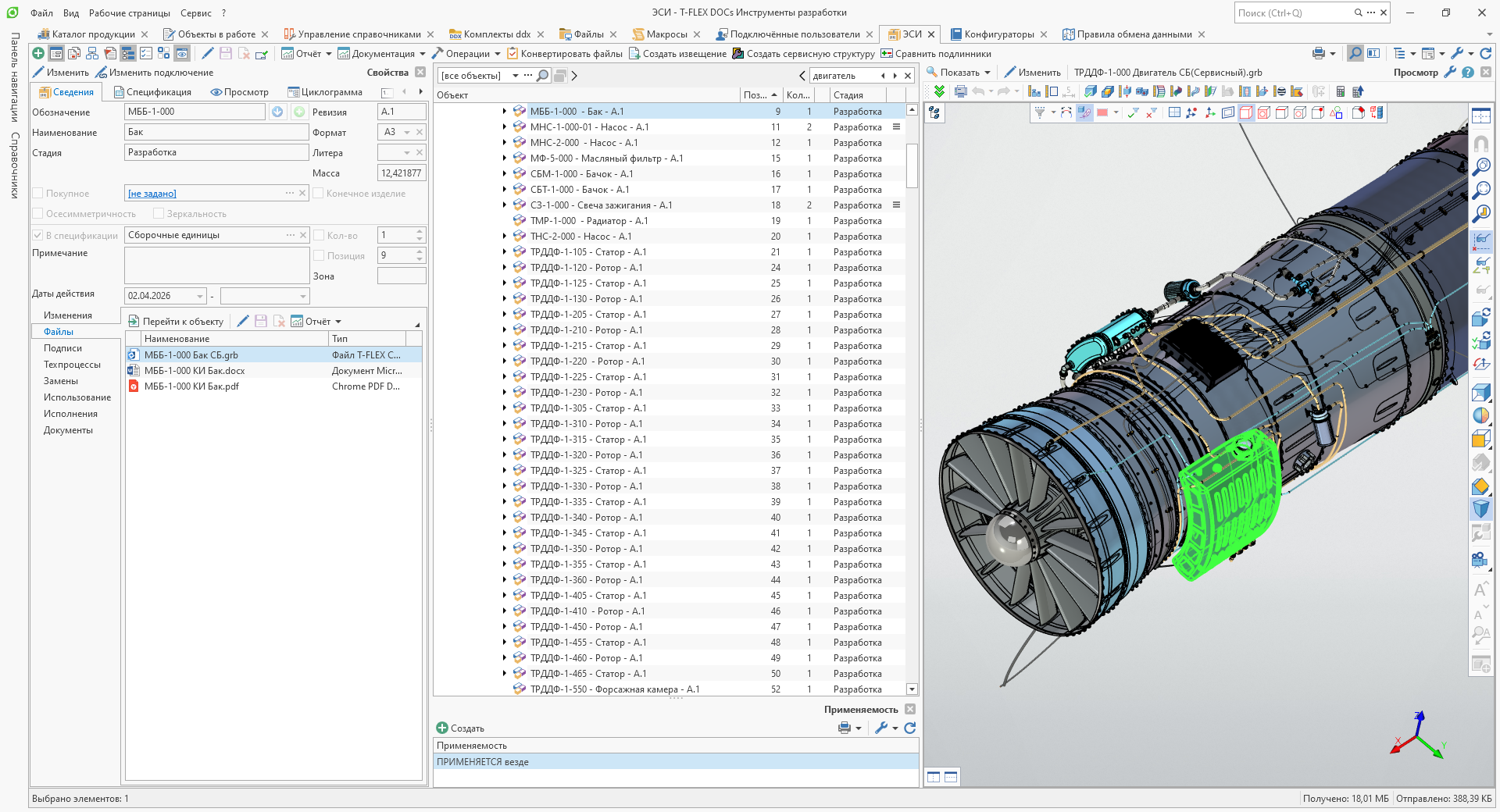

Использование и актуализация

PLM / PDM / WEB

Сервисный специалист работает с информацией, соответствующей конкретному изделию. При изменении состава, документации или применяемости связанные данные актуализируются в едином контуре.

Практический эффект: публикация не становится изолированным архивом, а остаётся частью цифровой нити изделия.

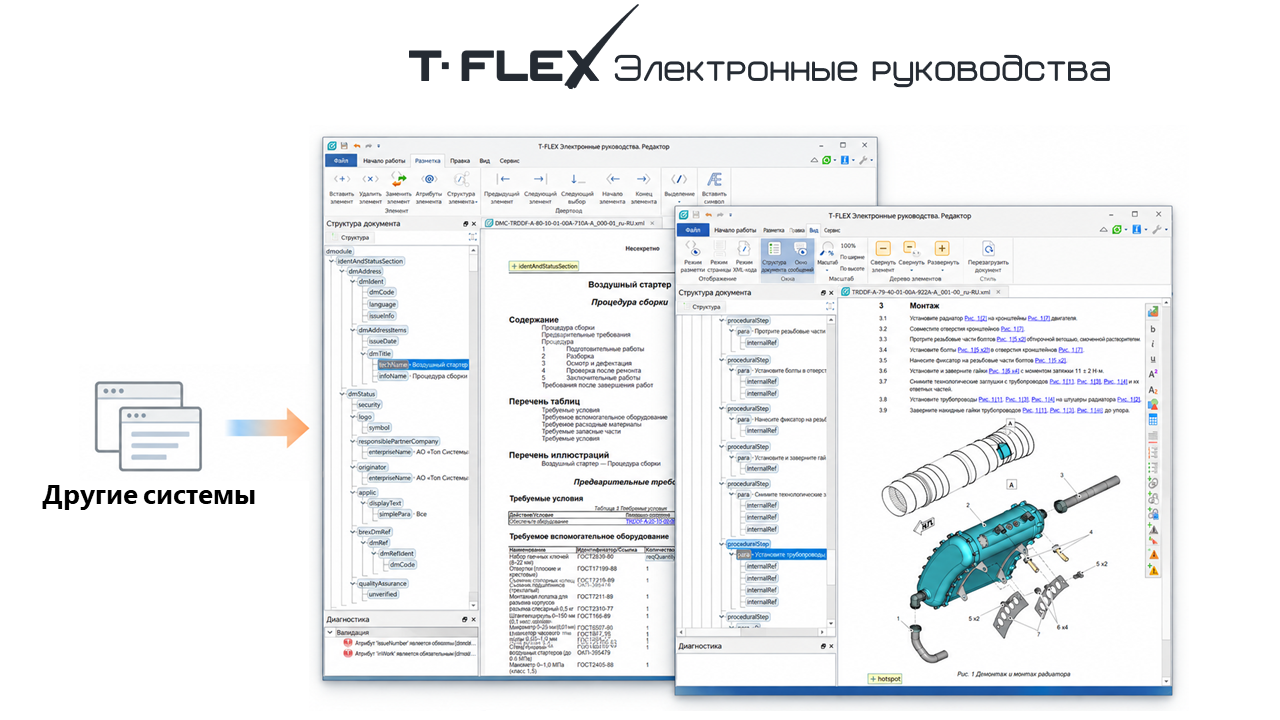

Миграция с зарубежных и устаревших систем

Накопленные предприятием данные можно перенести в общий контур T-FLEX DOCs. Объём и степень автоматизации определяются после обследования исходной системы.

• Чтение и запись XML-модулей из других систем
• Автоматическая запись атрибутов XML в справочники T-FLEX DOCs
• Перенос SVG и CGM-иллюстраций с гиперссылками
• Поддержка ГОСТ 18675-2012, ГОСТ РВ 1500-005-2021 и др.
• Поддержка S1000D 4.1, 4.2, 5.0 и DITA
• Консолидация импортированных данных в общей базе T-FLEX DOCs

Защищенный контур предприятия Российские ОС (Astra Linux, РЕД ОС и др.) Windows Интеграция с 1С / ERP / SSO

Перед проектом миграции проводится обследование структуры данных, правил валидации, иллюстраций и связей между объектами.

Обсудить сценарий миграции

Как проходит внедрение

Внедрение — отдельный проект, не совпадающий с ежедневным процессом подготовки документации. Состав этапов уточняется под исходные данные, IT-контур и требования предприятия.

Отрасли

Решение подходит для сложных изделий с длительным жизненным циклом: документация всегда соответствует реальной конфигурации, а сервис быстрее находит нужную информацию.

Среднее и тяжёлое машиностроение

Авиастроение

Энергетическое машиностроение

Ракетно-космическая отрасль

Транспортное машиностроение

Судостроение

Автомобилестроение

Железнодорожное машиностроение

Частые вопросы
