T-FLEX Печатные платы - Проектирование печатных плат

Идя навстречу пожеланиям пользователей T-FLEX CAD, многие из которых разрабатывают электронные блоки, содержащие печатные платы, компания «Топ Системы» создала конвертор для импорта данных из обменных файлов программы для проектирования печатных плат и электронных устройств P-CAD версии 2000 и старше в T-FLEX CAD.

С помощью программа для проектирования печатных плат T-FLEX Печатные платы создается трехмерная модель печатной платы с установленными на ней электрорадиоэлементами, то есть 3D-модель сборки электронного устройства.
Такую 3D-модель печатной платы можно вставить в 3D-модель электронного модуля, а эти модули — в 3D-модель электронного блока, который может содержать более десятка электронных модулей, и таким образом получить полную 3D-модель сложного изделия.

Печатные платы - импорт
Диалог импорта печатной платы из САПР P-CAD 2002

Самым простым, но, тем не менее, очень полезным является использование полученной трехмерной сборки в операции проверки собираемости. Даже опытным разработчикам бывает трудно представить, где может возникнуть пересечение собираемых электронных модулей, тем более что эти модули проектируют конструкторы печатных плат, а собирает в блок — ведущий конструктор блока. Для проверки собираемости требования к трехмерным моделям электрорадиоэлементов просты — достаточно, чтобы они были разработаны с соблюдением точных геометрических размеров.

Далее эту 3D-модель печатной платы можно использовать для различных видов математического моделирования — механического, теплового, электромагнитного и пр. При этом, во-первых, требования к трехмерным моделям при этом резко возрастают, поскольку теперь они должны содержать информацию, необходимую для работы программ моделирования (тепловые и механические свойства материалов, электрические параметры электрорадиоэлементов и т.д.), а во-вторых, необходимы интерфейсы T-FLEX CAD, с этими программами моделирования.

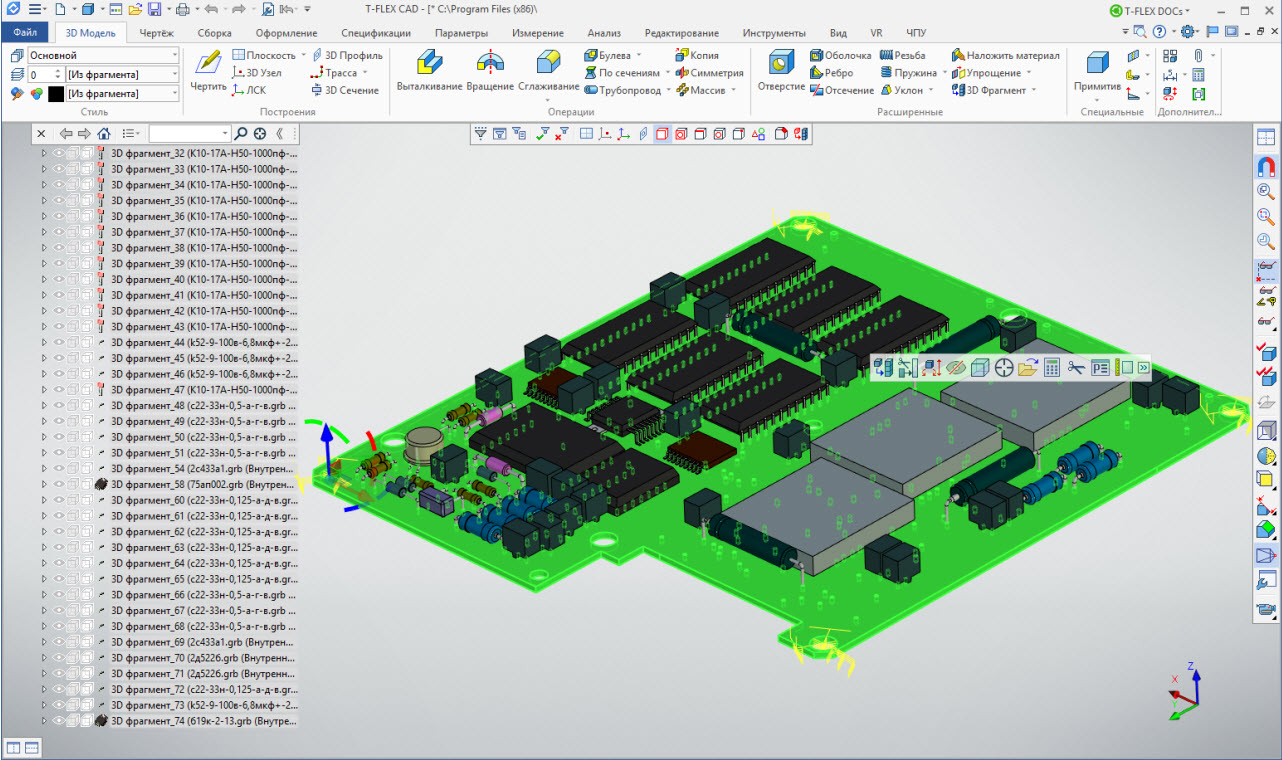

Печатные платы
3D-модель электронного модуля — печатной платы с элементами
