Обновление T-FLEX CAD 18.0.56.0 и приложений
В сборке T-FLEX CAD 18.0.56.0 были улучшены стабильность работы и производительность системы, а также были выполнены доработки по новым функциональным возможностям, которые появились в T-FLEX CAD версии 18.
T-FLEX CAD 18 продолжает развиваться: в актуальных обновлениях появились новые инструменты для более уверенной работы со сложной геометрией и сборками, ускорения рутинных операций, контроля качества моделей и подготовки документации.
Рассказываем о ключевых улучшениях, которые уже доступны пользователям.
Загрузка больших сборок по области

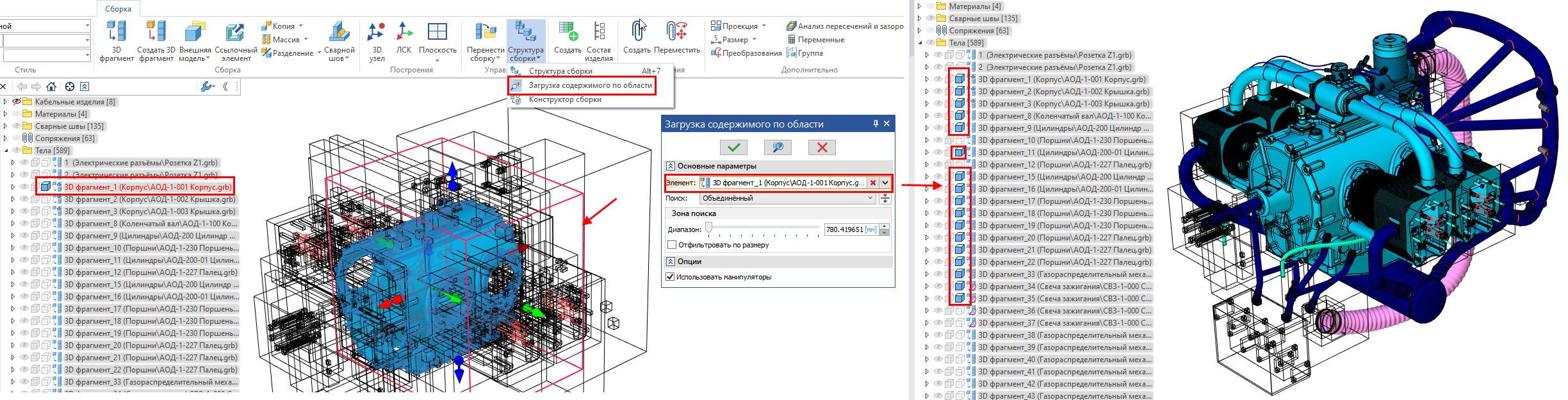

В T-FLEX CAD появилась новая команда «Загрузка содержимого по области». Она помогает работать с крупными 3D-сборками более рационально: загружать не всё изделие, а только ту часть, которая требуется для текущей задачи.
Это особенно удобно при компоновке, проверке узлов, доработке отдельных зон и работе с изделиями, содержащими большое количество компонентов. Меньше лишней геометрии в рабочем окне — проще сосредоточиться на нужном фрагменте конструкции.
Новая команда «Внутренний объём»

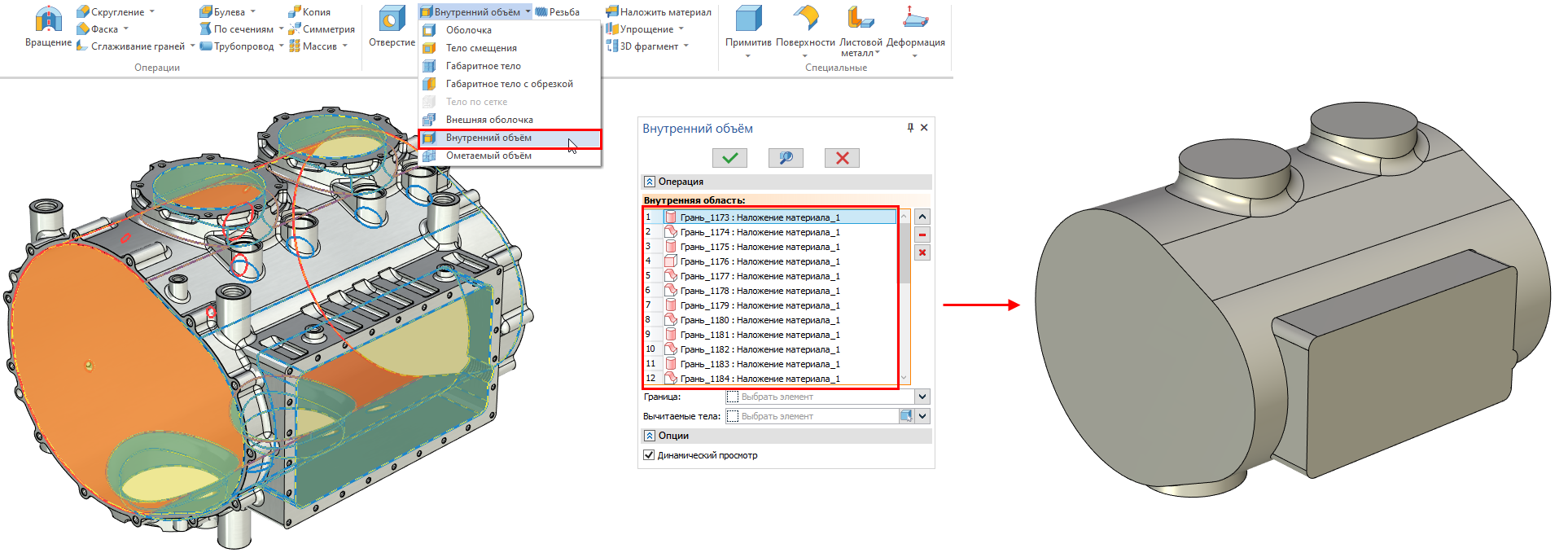

Теперь в системе доступна команда «Внутренний объём» для создания и анализа замкнутых внутренних полостей модели.
Инструмент будет полезен при проектировании корпусов, трубопроводных систем, технологических каналов, резервуаров, литейных деталей и других изделий, где важно контролировать внутреннюю геометрию. Команда позволяет быстрее получать представление о скрытых объёмах и использовать их в дальнейшей конструкторской проработке.
Больше возможностей для 3D-сечений

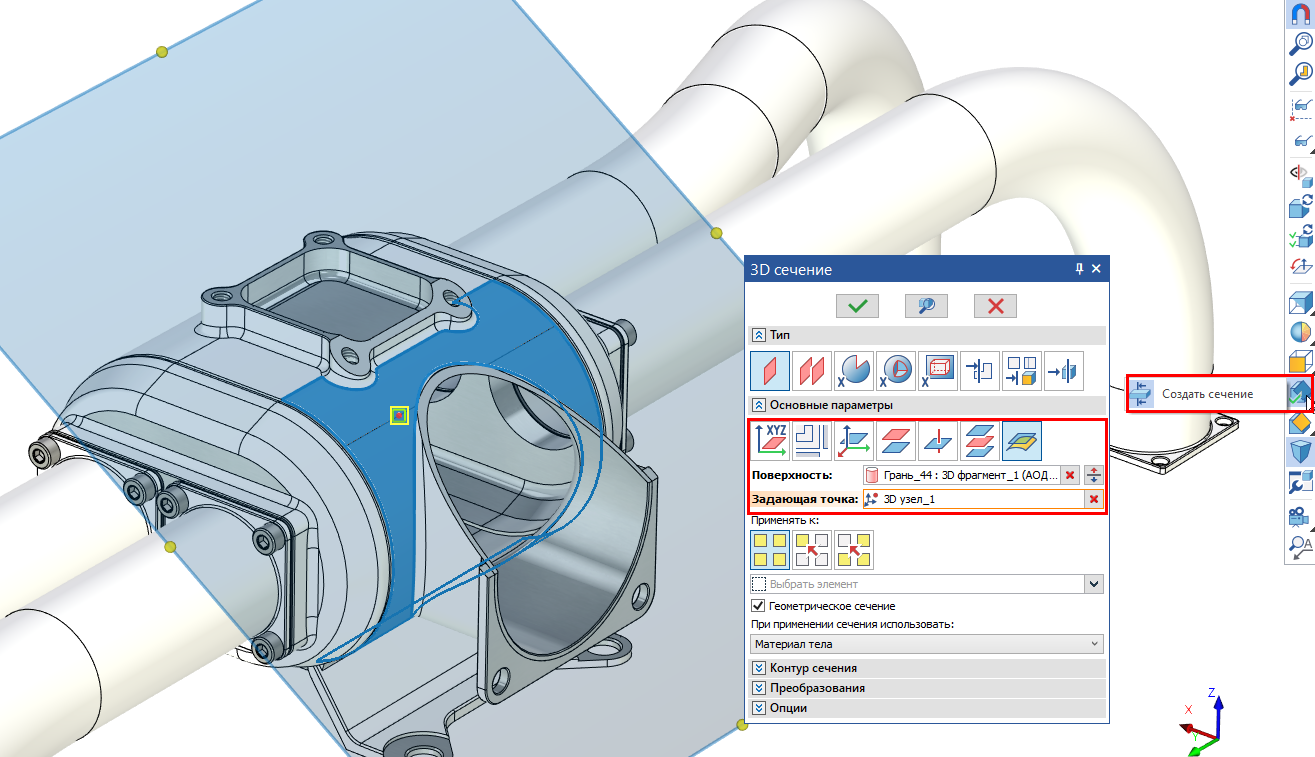

Команда «3D сечение по плоскости» стала гибче: теперь плоскость сечения можно задавать разными способами — по аналогии с созданием рабочей плоскости.
Это упрощает исследование внутренних зон детали или сборки. Конструктор может быстрее сформировать нужное сечение относительно геометрии модели, оценить взаимное расположение элементов, проверить внутренние полости и принять решение без создания дополнительных вспомогательных построений.
Новый подход к построению тела по траектории
В операции «Тело по траектории» появилась возможность управлять масштабированием контура с помощью закона изменения его площади.
Новое средство расширяет возможности параметрического моделирования деталей со сложной изменяющейся формой: переходников, патрубков, воздуховодов, элементов с плавным изменением сечения и других конструкций. Теперь такие формы можно задавать точнее и гибче, сохраняя параметрическую логику модели.
Улучшенная проверка разнимаемости формы
Для команды «Разнимаемость формы» добавлен расширенный тип проверки, который позволяет задавать до десяти контрольных углов.
Это даёт больше возможностей при подготовке изделий к изготовлению — например, при проектировании литьевых деталей, оснастки и пресс-форм. Пользователь может детальнее анализировать технологичность геометрии с учётом нескольких направлений раскрытия и быстрее выявлять потенциально проблемные зоны.
Больше контроля над качеством модели
Инструменты анализа пересечений и зазоров стали информативнее и удобнее. В частности, появились:
- учёт касаний рёбер и вершин при измерении касаний;
- команды «Рассчитать всё» и «Создать объект» в результатах измерений;
- усовершенствованный интерфейс проверки изменений;
- автоматическая проверка модели после импорта из нейтральных и сторонних CAD-форматов.
В результате проверка модели становится более системной: можно быстрее обнаруживать коллизии, некорректные касания и другие особенности геометрии до передачи данных в смежные процессы.
Удобнее обмен данными с другими CAD-системами
В параметрах импорта появилась опция «Запустить проверку модели»: после загрузки данных из нейтральных 3D-форматов или CAD-систем других разработчиков T-FLEX CAD может автоматически запустить проверку импортированной модели.
Кроме того, теперь можно сохранять и загружать наборы параметров импорта и экспорта во внешние файлы. Это помогает стандартизировать обмен данными в команде, не настраивать одни и те же параметры вручную и снизить риск ошибок при передаче моделей между системами.
Заключение
Новые возможности T-FLEX CAD 18 делают работу с моделями, сборками и документацией более гибкой: помогают быстрее анализировать сложную геометрию, контролировать качество данных и эффективнее работать в среде смешанного CAD-ландшафта.
Полное описание новых возможностей находится по ссылке, описание ключевых доработок находится здесь.
Обновляйте T-FLEX CAD 18 и используйте новые инструменты в своих проектах.
