Управление структурой изделия

Для решения задач конструкторской подготовки производства T‑FLEX DOCs предлагает готовое прикладное решение, соответствующее нормам ЕСКД, которое представлено в виде конфигурации "PDM".

Работа конструктора ведётся в режиме "одного окна": основные действия выполняются в справочнике "Номенклатура и изделия", при этом все ключевые параметры материального объекта номенклатуры собраны на одной вкладке окна свойств.

Инструменты T‑FLEX DOCs позволяют создать конструкторскую структуру изделия и сформировать на её основе комплект конструкторской документации. Для сокращения затрат времени и уменьшения вероятности организационной ошибки в T‑FLEX DOCs автоматизированы типовые бизнес-процессы согласования документации, сдачи её в архив, проведения изменений и согласования извещений об изменениях.

T‑FLEX DOCs предоставляет также удобный сервис печати комплекта подлинников конструкторской документации, позволяющий группировать документы по форматам. Для каждой группы документов выполняется подбор подходящего печатного устройства.

Конфигурация "PDM" включает специальную рабочую страницу для работы конструктора "АРМ Конструктора". Её вызов осуществляется командой главного меню Рабочие страницы > АРМ Конструктора.



О рабочих страницах будет более подробно рассказано в главе "Рабочие страницы" раздела "Настройка представления данных в окнах".

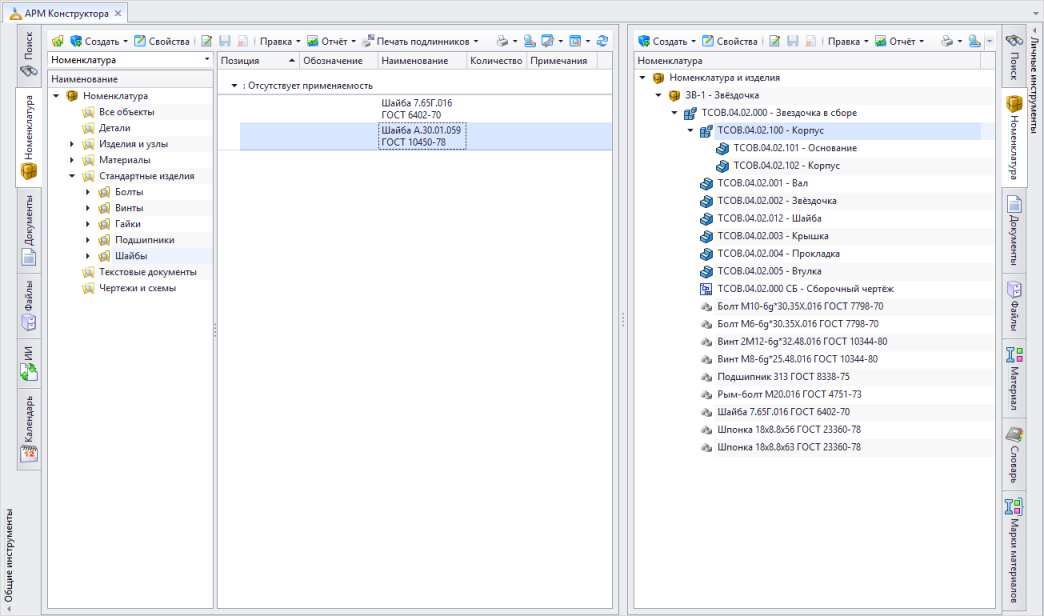

Рабочая страница "АРМ Конструктора" разделена на две области (Общие инструменты и Личные инструменты) для параллельной работы с различными источниками данных. Например, с помощью рабочей страницы может осуществляться перенос и сравнение данных исходного изделия и проектируемого варианта нового изделия, работа с каталогами справочника, работа с несколькими справочниками одновременно, просмотр календаря.



Перенос и копирование объектов из одной области в другую осуществляется методом перетаскивания.



Вкладки, расположенные по краям рабочей страницы, позволяют открывать в окне рабочей страницы окна справочников или системные окна, которые наиболее часто используются в работе конструктора:

✓Поиск – системное окно Поиск объектов. При большом объёме данных конструктору рекомендуется открывать для работы ограниченный набор объектов. Это помогает избежать проблем с быстродействием системы. Вкладка может открываться в обеих областях рабочей страницы.



О данном окне будет рассказано в параграфе "Поиск объектов по заданному значению" главы "Поиск" раздела "Настройка представления данных в окнах".



✓Номенклатура – справочник "Номенклатура и изделия". Служит для управления структурами изделий и ведения номенклатуры предприятия. Вкладка может открываться в обеих областях рабочей страницы.



Более подробно о справочнике будет рассказано в главе "Формирование конструкторской структуры изделия".



✓Документы – справочник "Документы". Предназначен для хранения конструкторско-технологических документов. Вкладка может открываться в обеих областях рабочей страницы.

✓Файлы – файловое хранилище T‑FLEX DOCs. Вкладка может открываться в обеих областях рабочей страницы.

✓ИИ – справочник "Извещения об изменениях". Предназначен для хранения извещений об изменениях в конструкторско-технологических документах.



О создании извещений об изменениях будет рассказано в параграфе "Проведение извещений об изменениях" главы "Работа с изменениями".



✓Календарь – системное окно Календарь. Служит для отображения планируемых событий и хранящихся в системе данных на календарной сетке.

✓Материал – справочник "Материалы". Содержит ограничительный перечень материалов, используемых на предприятии.



Справочник "Материалы" будет описан в главе "Справочник "Материалы" раздела "Материалы".



✓Словарь – справочник "Словарь". Служит для хранения и классификации используемых в чертежах надписей.



Более подробно о работе с данным справочником будет рассказано в подпараграфе "Вставка текста из словаря T‑FLEX DOCs в чертежи T‑FLEX CAD" параграфа "Интеграция с T‑FLEX CAD" главы "Работа в режиме интеграции с CAD‑системами".



✓Марки материалов – справочник "Марки материалов". Предназначен для хранения информации о марках материалов, применяемых в производстве.



Справочник "Марки материалов" будет описан в главе "Справочник "Марки материалов" раздела "Материалы".



При необходимости неиспользуемая область рабочей страницы может быть свёрнута нажатием на кнопку , расположенную рядом с заголовком области.
