Справочник "Марки материалов"

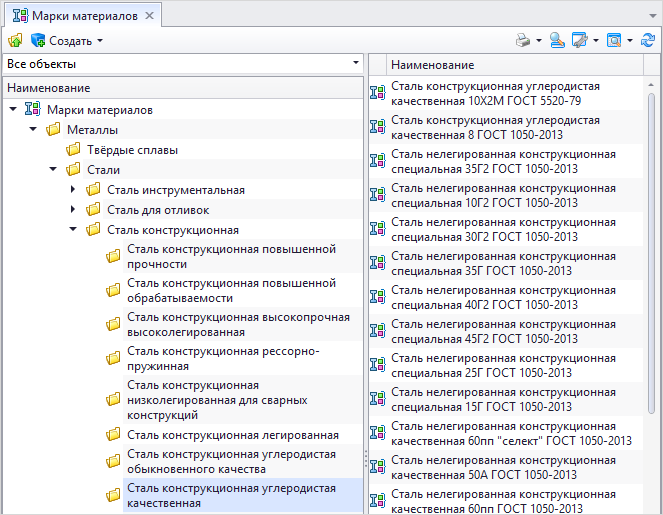

Справочник "Марки материалов" служит для хранения информации о марках материалов, используемых в производстве.



По умолчанию в данном справочнике содержатся основные марки сталей, чугунов, цветных металлов и твёрдых сплавов.

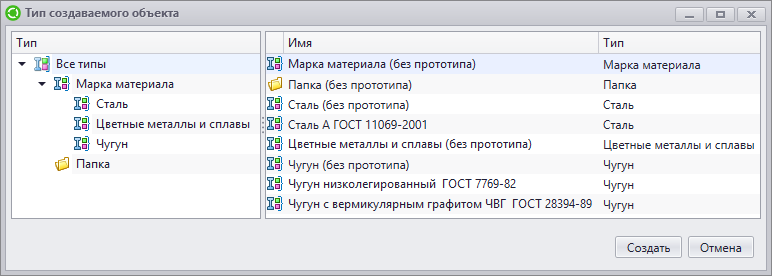

Для создания нового объекта в данном справочнике необходимо нажать на кнопку и выбрать требуемый тип.





Откроется окно свойств нового объекта, содержащее несколько вкладок, по которым распределены характеристики материала.

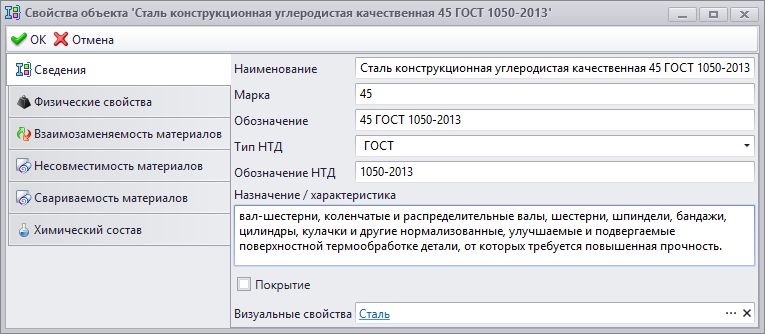

Вкладка Сведения содержит основные сведения о материале: наименование, марку, тип и обозначение нормативно-технического документа (НТД), регламентирующего химический состав и механические свойства материала. Здесь же при необходимости можно указать краткую характеристику материала, а также его визуальные свойства из справочника "Визуальные свойства материалов".

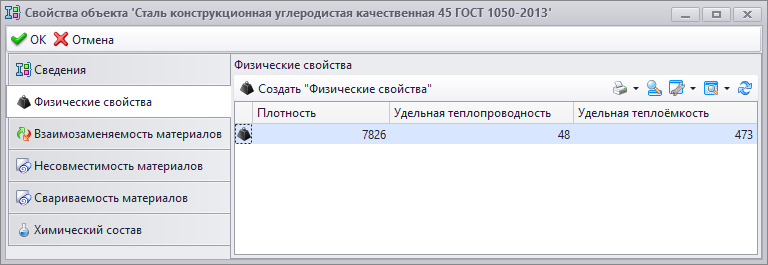

На вкладке Физические свойства задаются физические свойства материала: плотность, температура плавления, прочность, твёрдость и т.д.

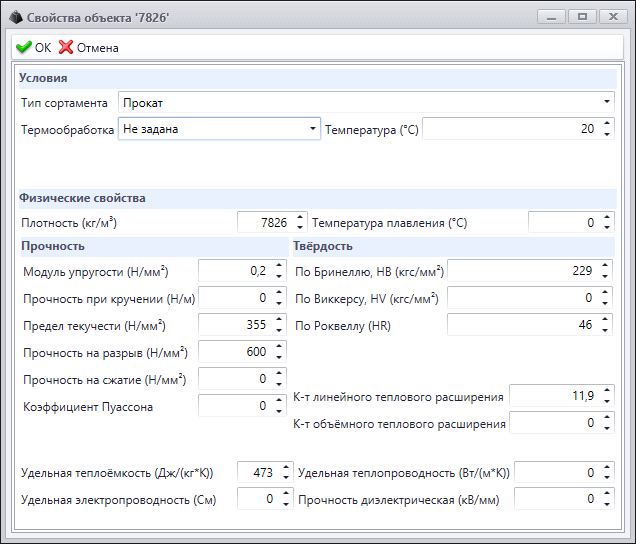

Для вызова окна ввода данных характеристик служит кнопка .

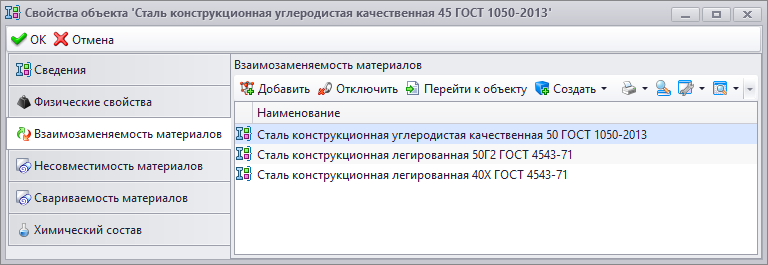

Вкладка Взаимозаменяемость материалов позволяет указать марки материалов-заменителей из справочника "Марки материалов" (кнопка ).





На вкладке Несовместимость материалов аналогичным образом можно указать, какие материалы несовместимы с данным.

Материалы, которые могут образовывать сварное соединение с данным материалом, указываются на вкладке Свариваемость материалов (кнопка ).

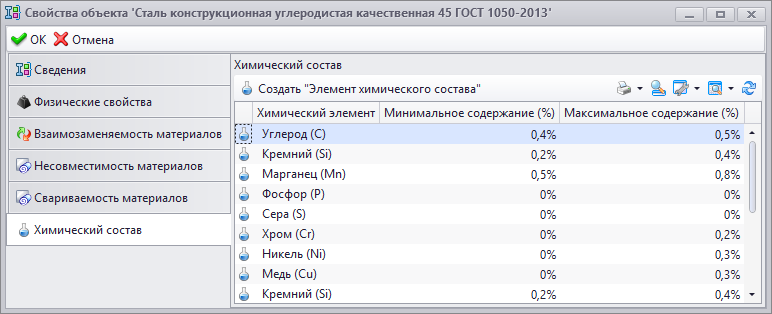

Вкладка Химический состав содержит список химических элементов, которые входят в состав материала, с указанием их процентного содержания.

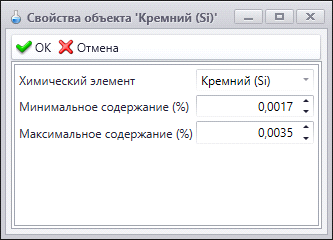

Для ввода данных о химическом составе материала используется кнопка .
