Справочник "Материалы"

Справочник "Материалы" содержит ограничительный перечень материалов, используемых на предприятии. В нём представлена сводная информация о материалах, в том числе марка и сортамент, а также требования к ним, установленные соответствующими нормативно-техническими документами (НТД). Помимо этого, для материала указываются его физические свойства, условия поставки, цена.

В справочнике "Материалы" также происходит формирование обозначения материала для использования в конструкторско-технологической документации.

При создании объекта справочника "Материалы" используются данные других справочников группы. Эти данные могут быть внесены в соответствующий справочник как заранее, так и в процессе заполнения справочника "Материалы".



По умолчанию в справочнике "Материалы" присутствует только один тип объектов – "Материал", в свойствах которого для отображения обозначения предназначены четыре поля. Пользователем с правами администратора также могут быть созданы другие типы объектов справочника "Материалы", для которых можно настроить специальное обозначение материала, например, содержащее только одно поле. Такой вариант может использоваться при обозначении материалов, для которых задана только марка материала, без указаний сортамента и требований, к примеру, "Сталь 45 ГОСТ 1050-2013".



Далее будет рассмотрен пример создания в справочнике "Материалы" записи о материале, который имеет следующее условное обозначение:





Это горячекатаный лист из стали 45 по ГОСТ 1050-2013, размерами 140х1400х3000 мм, нормальной плоскостности (ПН), с обрезной кромкой (О) по ГОСТ 19903-77, с механическими свойствами по M1, с твёрдостью по ТВ1 по ГОСТ 1050-2013, поставляемый по техническим условиям ГОСТ 1577-93.

1.Создаётся новый объект справочника с помощью кнопки . В открывшемся окне свойств объекта на вкладке Общие задаются связи с вышеупомянутыми справочниками.

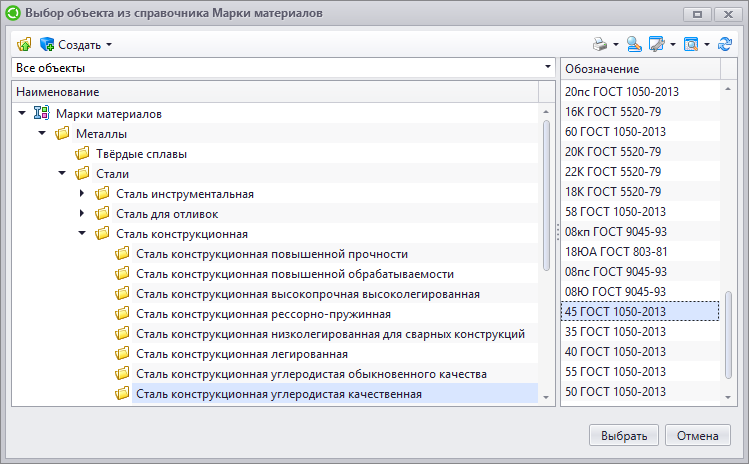

Из справочника "Марки материалов" необходимо выбрать марку конструкционной углеродистой стали – Сталь 45 ГОСТ 1050-2013.

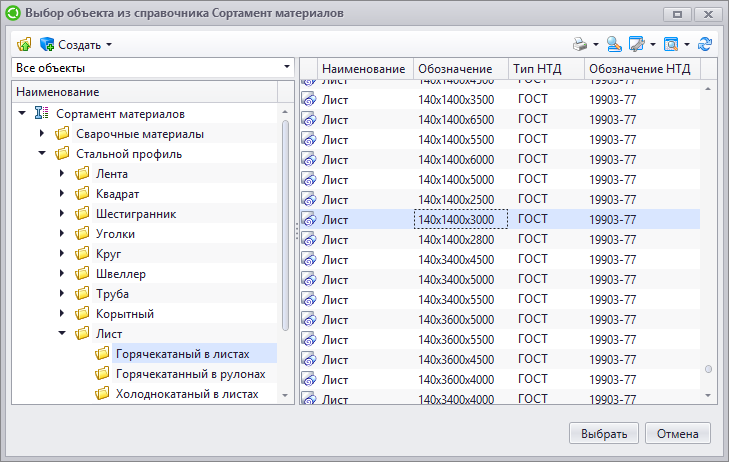

2.В поле Сортамент следует выбрать из списка требуемый сортамент – Лист 140х1400х3000 мм.



Список формируется из сортаментов, в свойствах которых на вкладке Применяемые для сортамента марки содержится выбранная марка материала. Следовательно, необходимо предварительно задать соответствие сортаментов маркам материалов, из которых они изготавливаются.

Установить связь между сортаментом и маркой материала можно также при помощи кнопки в окне выбора сортамента.

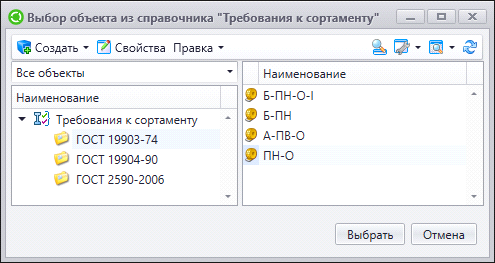

3.Затем задаются требования к сортаменту по ГОСТ 19903-74. Следует выбрать необходимый набор требований из списка.



Список должен быть предварительно сформирован на вкладке Требования к сортаменту в окне свойств выбранного сортамента.

Установить связь между сортаментом и требованиями к нему можно также при помощи кнопки в окне выбора требований.

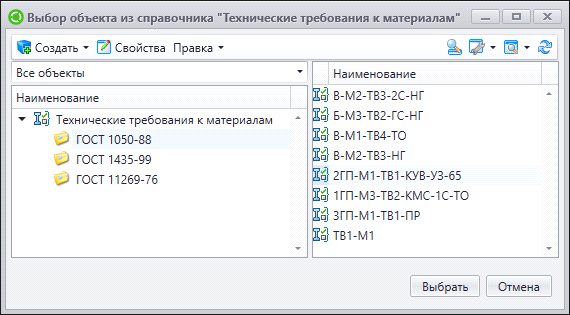

4.Указываются технические требования к материалу по ГОСТ 1050-88. Следует выбрать необходимый набор требований из списка или добавить при помощи кнопки из справочника.

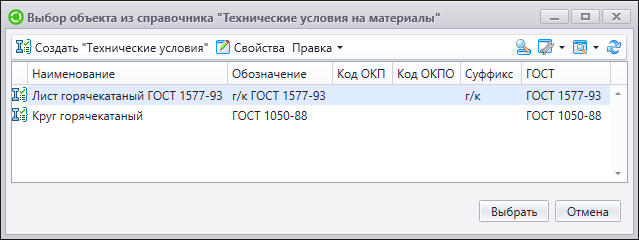

5.Указываются специальные технические условия на материал по ГОСТ 1577-93. Необходимо выбрать требуемый объект из списка или добавить при помощи кнопки из справочника.





6.Далее формируется сводное наименование и обозначение материала с учётом введённых данных с помощью кнопки [Сформировать].



Логику формирования обозначения настраивает администратор системы.

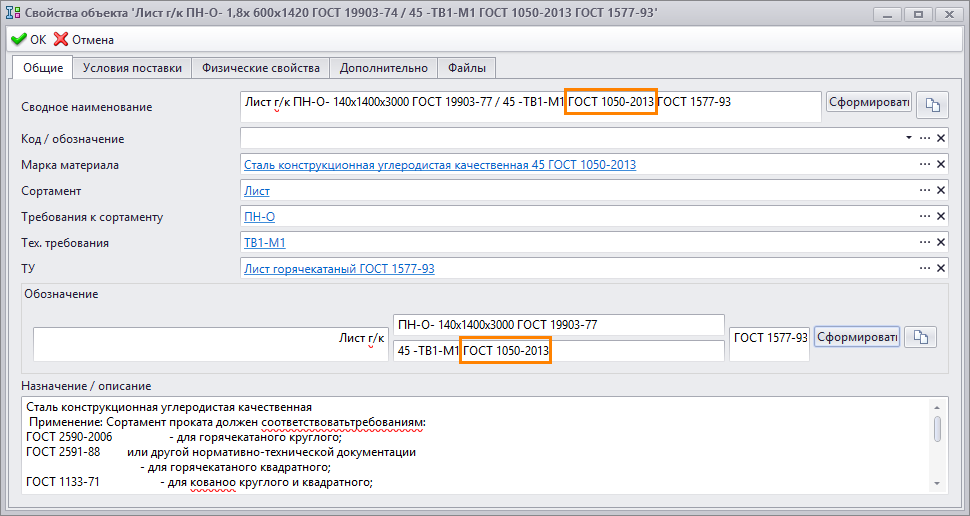

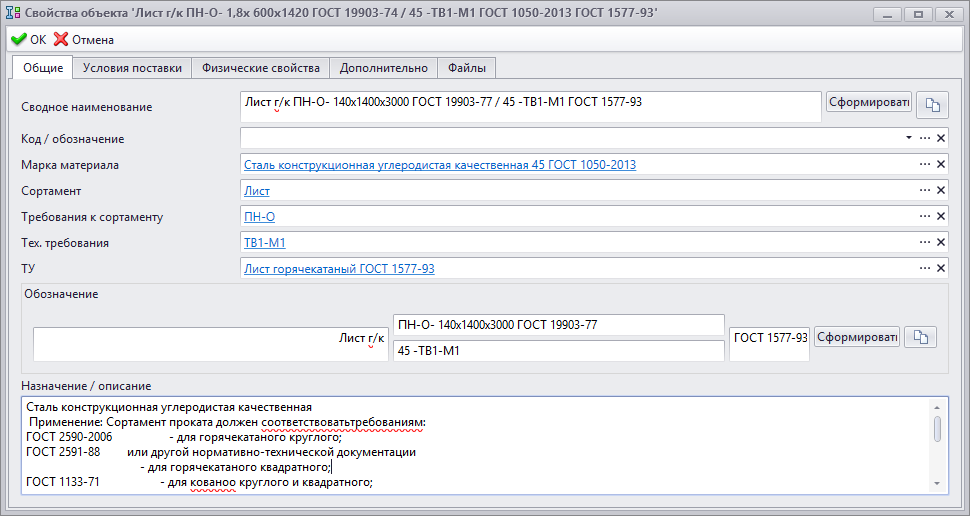

Так как в данном обозначении материала указываются специальные технические условия на материал по ГОСТ 1577-93, то ГОСТ 1050-2013 необходимо вручную убрать из обозначения (см. рисунки ниже).

Запись "ГОСТ 1050-2013" будет использоваться в том случае, когда обозначение материала содержит только общие технические условия, например, "Сталь 45 ГОСТ 1050-2013".

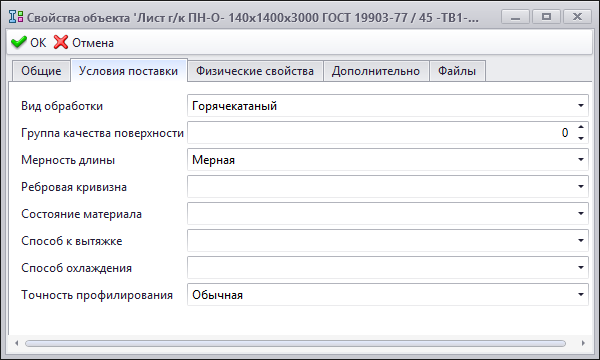

7.На вкладке Условия поставки указывается, в каком виде поставляется на предприятие данный материал.

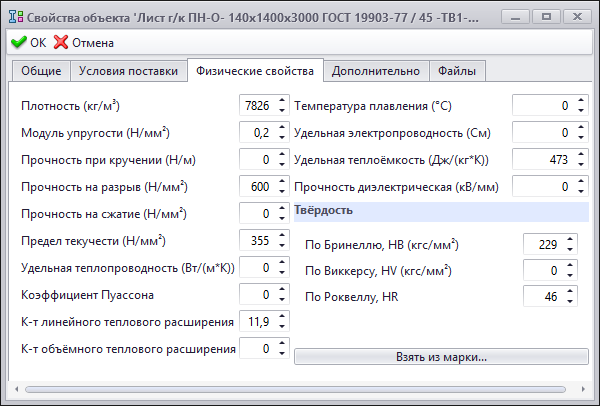

8.Вкладка Физические свойства содержит физические свойства материала.

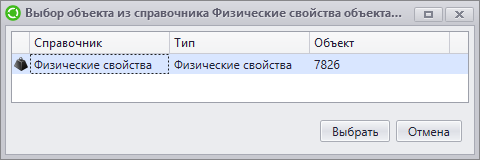

Физические свойства материала можно получить из справочника "Марки материалов" с помощью кнопки [Взять из марки], выбрав требуемый объект.

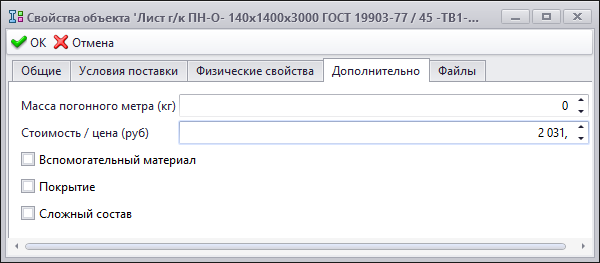

9.На вкладке Дополнительно можно ввести массу погонного метра материала и его цену, а также указать, является ли данный материал вспомогательным материалом, имеет ли покрытие или сложный состав.





10.Вкладка Файлы предназначена для прикрепления файлов из справочника "Файлы", которые могут содержать эскиз материала, документ поставки, инструкции и т.д.

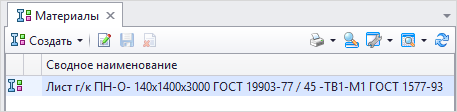

11.В результате в справочнике "Материалы" будет создан новый объект, соответствующий заданному материалу.
