Обновление T-FLEX CAD 17.0.71.0 и приложений – проверка контуров, резьбовые соединения на 2D проекциях

T-FLEX CAD 17 - Обновление выпущено!

В сборке T-FLEX CAD 17.0.71.0 были улучшены стабильность работы и производительность системы, а также реализованы замечания и предложения пользователей.

Ниже описаны самые значимые нововведения.

Новая функциональность - проверка контуров

Добавлена возможность выполнения проверки контуров на замкнутость, разрывы, пересечения, самопересечения и др.

Команда поможет при моделировании контуров различной сложности для выявления ошибок на первичной стадии проектирования с последующим созданием корректной опорной геометрии для операций 3D моделирования.

Кроме того, команда может быть полезной при подготовке траекторий для станков с ЧПУ.

Обновление T-FLEX CAD 17.0.71.0 и приложений

2D проекции

В обновлённой версии улучшено отображение резьбовых соединений на 2D проекциях c разрезами. Кроме того, улучшено управление минимальной высотой профиля резьбы в параметрах проекции.

Обновление T-FLEX CAD 17.0.71.0 и приложений

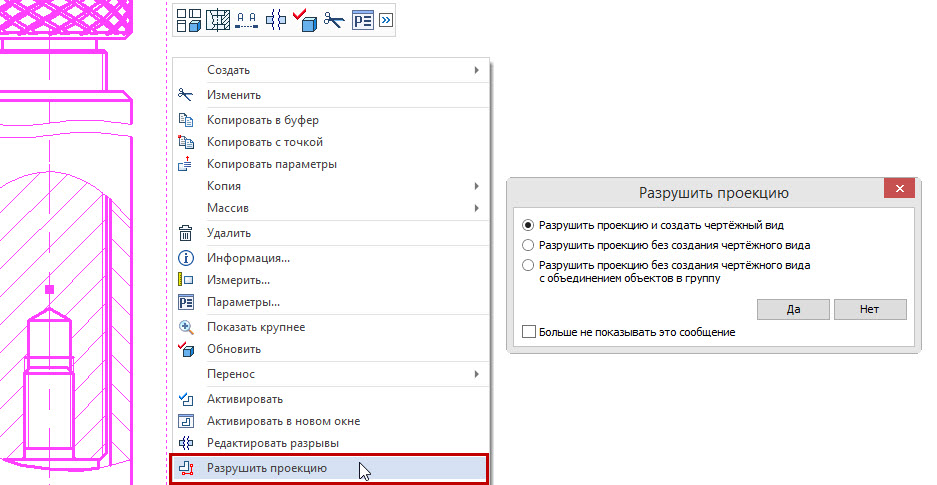

Обновлён диалог разрушения проекций – появилась возможность выбирать разные алгоритмы разрушения:

Обновление T-FLEX CAD 17.0.71.0 и приложений

Продолжается общее обновление механизма создания 2D проекций – улучшена работа по нанесению размеров и других элементов оформления, осевых линий на проекции с разрывами, улучшена работа с выносными видами, добавлена возможность измерения габаритного прямоугольника проекций.

Инверсия видимых объектов

В управление видимостью объектов в 3D сцене добавлена новая команда инверсии, позволяющая скрывать видимые и показывать скрытые объекты:

Обновление T-FLEX CAD 17.0.71.0 и приложений

Команда вызывается из контекстного меню и с клавиатуры.

Коллективная работа под управлением T-FLEX DOCs

Реализовано автоматическое обновление структуры изделия при сохранении документов из T-FLEX DOCs.

Реализована синхронизация документа с T-FLEX DOCs при полном пересчёте.

Добавлен новый параметр документа "Вхождение в структуру изделия сборки".

3D моделирование

В операцию листового металла Преобразование тела в лист добавлена возможность управлять радиусом ребра в диалоге параметров.

В операцию Фланец добавлена возможность создавать сгиб в положениях "По внешнему касанию", "По внутреннему касанию":

Обновление T-FLEX CAD 17.0.71.0 и приложений

В команду ЛСК (локальная система координат) добавлена возможность создавать коннекторы по образцу:

Обновление T-FLEX CAD 17.0.71.0 и приложений

Экспорт/импорт

Добавлена поддержка импорта и прямого чтения форматов САПР NX 2007 (2021 Dev.), SolidWorks 2022, Solid Edge 2022.

GLTF формат добавлен в список экспорта сценариев разборки – появилась возможность просматривать сценарии анимации в web-браузере.

Материалы

Назначение и поиск материалов в параметрах тел теперь выполняются динамически – система предлагает при вводе части названия варианты материалов из библиотеки:

Обновление T-FLEX CAD 17.0.71.0 и приложений

Учебное пособие online

В учебном пособии появился новый раздел "Параметризация". С помощью уроков из этого раздела вы научитесь создавать параметрические 3D модели и сборки, использовать базы данных и настраивать диалоги управления.

Обновление T-FLEX CAD 17.0.71.0 и приложений

Более подробно о возможностях обновления T-FLEX CAD 17.0.71.0 можно узнать в документе текущих изменений и новых возможностей системы.

Ниже описаны основные изменения приложений.


T-FLEXАнализ

  1. Тепловой контакт. Добавлены единицы измерения Градус Цельсия секунда на калорию (°С·с/кал) .
  2. Линейная динамическая задача. Конвертер документов доработан так, что теперь после конвертации старых файлов, содержащих задачи данного типа, становится доступным актуальный вид диалога Параметров расчёта с возможностью настройки Свойств расчёта частот.
  3. Дистанционная масса. В модальном диалоге параметров для данного типа нагрузки в динамических задачах теперь доступны Моменты инерции, ранее задававшиеся только в служебном окне Параметры.

 T-FLEX Динамика

На вкладку Опции окна параметров команды Пружина добавлен флаг Продолжить создание с заданными параметрами.


T-FLEX Зубчатые передачи

Добавлены уроки по работе с модулем Зубчатые передачи – создание цилиндрического и конического зацеплений.


T-FLEX Электротехника

  1. Добавлена команда Создать коннектор, позволяющая быстро создать коннектор для точки подключения, указав два узла.
  2. Аппараты. В состав аппарата теперь можно включать контакторы.
  3. Аппараты. Добавлена защита от случайной потери состава создаваемого контекстного аппарата при вызове другой команды.
  4. Точка подключения. Добавлена автоматическая инкрементация Значения коннектора.
  5. Параметры схемы. Добавлена возможность настроить Порядок назначения ПО (вправо потом вниз, вниз потом вправо, вправо потом вверх, вверх потом вправо).
  6. Параметры схемы. Добавлена опция <Только лист> для схемы нумерации меток разрывов линий связи.
  7. Отчёты. В шаблоны спецификации и перечня элементов добавлен атрибут использовать дефис как разделитель диапазонов ПО. Таким образом, теперь можно выбирать, дефис или многоточие будет использоваться в качестве разделителя.
  8. Отчёты. Добавлена возможность выводить короткое имя кабельных изделий в таблице соединений. Для этого необходимо в параметрах состава изделия установить атрибут Использовать «Короткое имя для отчёта» для КИ в свойствах источника данных.
  9. Кабельные изделия. При редактировании кабельных изделий теперь в 3D-сцене подсвечивается весь маршрут прохождения выбранного проводника в жгуте.
  10. Клеммники теперь можно отобразить «в стиле соединителей»: в виде таблицы с шапкой и настраиваемыми колонками.
  11. Клеммники. Добавлена возможность назначать прототип сразу в несколько клемм.
  12. Существенно ускорено выполнение некоторых операций.

T-FLEX Раскрой

В диалог Параметры передачи схемы раскроя добавлена опция Преобразовать сплайны в полилинии.
