15.02.2019

Обновление T-FLEX CAD 16.0.35.0: пружины растяжения-сжатия и другие изменения


Загрузить обновление


В обновлённой версии T-FLEX CAD 16.0.35.0 появились новые возможности, были улучшены стабильность работы и производительность системы, а также реализованы замечания и предложения пользователей.


Из новых возможностей следует отметить:

  • Опцию изменения высоты прямоугольника в параграф-тексте «Уместить текст»:



Если параграф-текст не вписывается по высоте в прямоугольник, с помощью этой опции возможно уменьшение размера текста – при этом изменяется размер текста по умолчанию.

Опция предназначена в первую очередь для того, чтобы наименование/обозначение изделия умещались в форматках чертежей.


Интеграция с DOCs.png

  • Доработку анализа пересечений тел. Опция «Учитывать самопересечения»

Система позволяет исключать из анализа пересечений самопересечения – например, когда 3D фрагмент имеет больше одного тела, пересекающихся между собой. По умолчанию опция включена.

  • Копирование записи из шаблона отчёта/спецификации в сборке при создании отчёта/спецификации

При создании отчёта/спецификации, если в шаблоне есть структура изделия, из неё можно скопировать записи в текущий документ:




При этом в документе шаблона можно использовать переменные – при копировании они заменятся переменными сборки.




В результате появляется возможность создавать раздел Документация с указанием входящих в сборку документов, например, ведомости покупных изделий. Для работы описанной функции необходимо внести изменения в базовые шаблоны отчётов/спецификаций.

  • Обновление библиотеки стандартных изделий. Пружины

В библиотеку стандартных изделий добавлены пружины сжатия и растяжения. Пружины вставляются в сборку в виде 3D фрагментов по аналогии с остальными элементами библиотек:




В текущем обновлении библиотек доступно два типа пружин: пружины сжатия:

Ппружина сжатия.png


… и пружины растяжения:

Пружина растяжения.png


Предварительно пружину можно рассчитать, введя исходные параметры.

В целом методика работы с библиотекой пружин сведена к выполнению нескольких простых шагов:

  • Выбору класса пружин
  • Вводу исходных данных:

  • Пружины1.png

  • Выбору витка с подходящими параметрами, материала проволоки, направление навивки, группы прочности, параметров крайних витков и др.
  • Выполнению проверки на соударение витков
  • Вводу параметров чертежа и 3D модели:

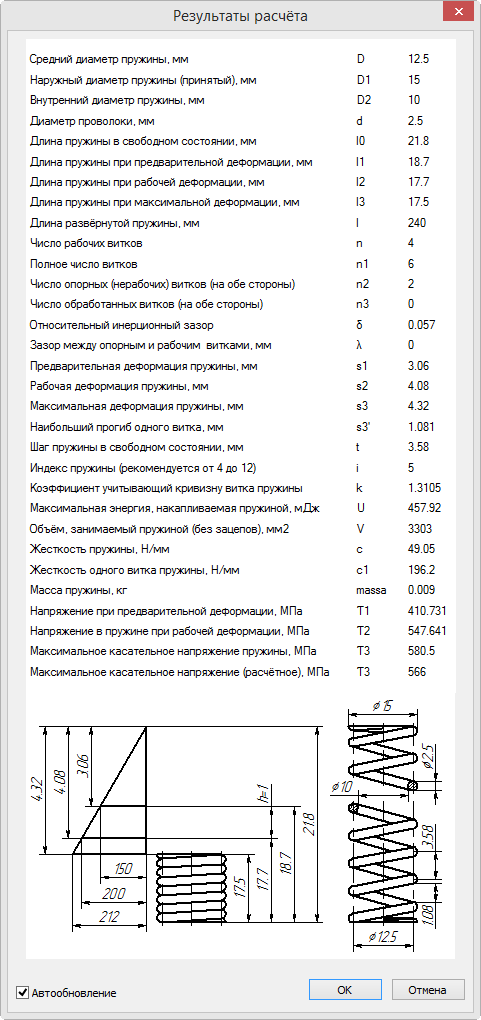

Результаты расчёта пружины отображаются в специальном диалоге:




В следующих обновлениях библиотека пружин будет дополнена новыми типами.
