29.12.2014

Результаты конкурса «Эксперт» - торжество параметризации!

Компания «Топ Системы» рада сообщить о подведении итогов ежегодного конкурса «Эксперт», проводимого среди профессиональных пользователей продуктов T-FLEX.

В этом году, победителем конкурса «Эксперт» стал

Сайгин Иван Владимирович,

специалист ОАО «Сарэнергомаш», со своим проектом «САПР «Расширитель».

САПР Расширитель   САПР Расширитель - измененная модель

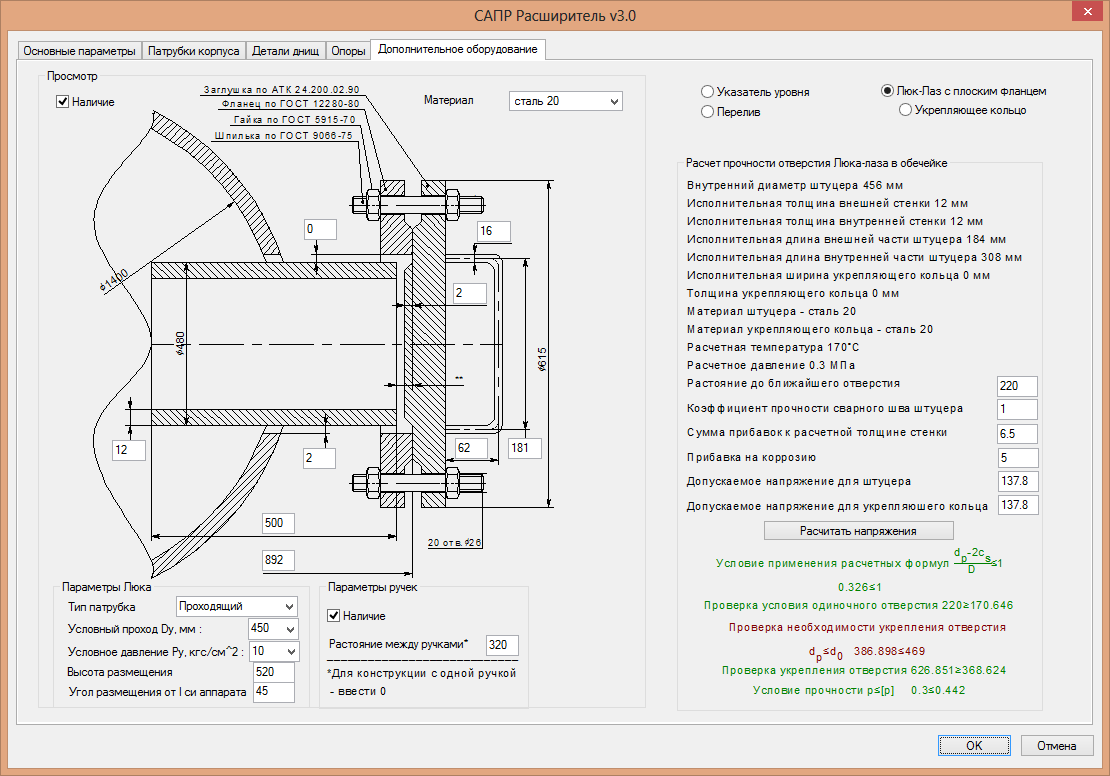

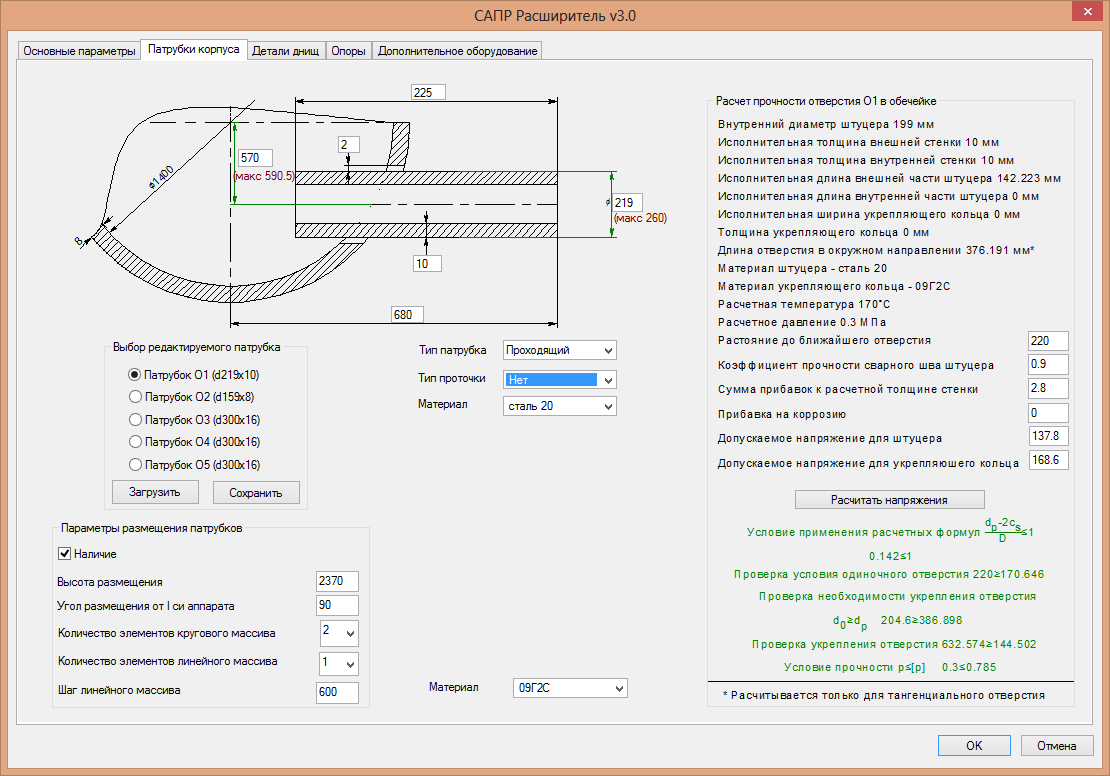

САПР Расширитель - интерфейс   САПР Расширитель - интерфейс

Расширители предназначены для разделения на пар и воду пароводяной смеси, образующихся из продувочной воды паровых котлов, конденсата пароприёмников, дренажа паропроводов при снижении ее давления до давления в расширителе с последующим использованием тепла воды и пара. Расширитель (сепаратор) – представляет собой вертикальный цилиндрический сосуд сварной конструкции, состоит из корпуса с приваренными к нему эллиптическими днищами. Расширители имеют простейшее сепарирующее устройство – тангенциальный подвод конденсата.

САПР «Расширитель» позволяет проектировать большинство выпускаемых изделий завода. САПР позволяет быстро спроектировать 3D модель аппарата, автоматически получить его теоретический чертеж, чертежи деталей и сборок. САПР производит и оформляет расчет на прочность, который показывает конструктору какие элементы не удовлетворяют расчету, а какие можно ослабить.

Система автоматизированного проектирования «Расширитель» полностью разработана в  T-FLEX CAD, с широким применением параметрических возможностей T-FLEX. Программа оформлена диалогами управления, для комфортной работы пользователей. При разработке САПР обработано более 15 ГОСТ и других стандартов, на основании которых созданы базы данных и алгоритмы расчетов, с которыми работает программа.

Победитель конкурса «Эксперт», Сайгин Иван Владимирович, получает главный приз – планшет iPad mini.



Специальным призом конкурса «Эксперт» награждается

Рохин Леонид Владимирович

с проектом «Специализированная система off-line программирования робота KUKA на базе T-FLEX CAD», разработанным для ЗАО «Курганспецарматура».

система off-line программирования робота KUKA на базе T-FLEX CAD   система off-line программирования робота KUKA на базе T-FLEX CAD

ЗАО «Курганспецарматура» – предприятие, ориентированное на выпуск широкого спектра трубопроводной арматуры для атомных электростанций. Один из видов выпускаемой продукции – штампосварные задвижки.

В технологическом процессе изготовления корпусов задвижек присутствует операция комплексной плазменной вырезки отверстий под приварку патрубков и зачистки притупления и скоса. Для выполнения данной операции было решено использовать имеющийся на предприятии робот KUKA KR200 с управляющей системой KRC1 - робота оснастили плазматроном и высокоскоростным электроприводом со шлифовальным кругом.

Специализированная система off-line программирования робота KUKA, полностью созданная исключительно на  основе параметрических возможностей T-FLEX CAD, позволяет проводить полный цикл технологической подготовки роботизированной операции плазменной резки и зачистки разделок под сварку:

  • рационально размещать зону обработки;
  • обходить ограничения рабочей зоны робота;
  • проверять и обходить интерференции в процессе обработки;
  • генерировать управляющую программу;

Проект полностью реализован на параметрическом функционале системы T-FLEX CAD, почти без программирования (был написан только один небольшой макрос, выполняющий полный пересчет 3D модели).  Суммарный срок разработки системы составил 6 дней.

Главным результатом реализации проекта явилось резкое сокращение времени на технологическую проработку роботизированной операции: с примерно 2-х смен простоя робота связанного с отладкой управляющей программы до 2-х часов компьютерного моделирования без остановки производственного процесса.

Спонсор конкурса – компания NVIDIA – дарит  Рохину Леониду Владимировичу профессиональную видеокарту NVIDIA QUADRO K2000.



Компания «Топ Системы» благодарит участников конкурса за участие.  По результатам конкурса все участники получают памятные подарки, а также сертификаты пользователей продуктов T-FLEX.

Поздравляем победителей и желаем дальнейших профессиональных побед!

Ждем ваши работы на следующих конкурсах!
