Параметры номенклатурного объекта

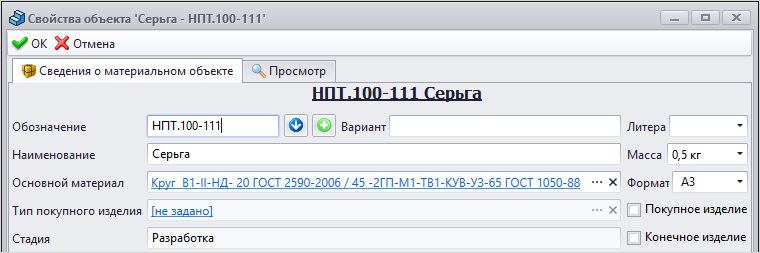

Основные параметры номенклатурного объекта указываются в верхней части вкладки Сведения.





Пользователь может ввести здесь сведения о массе детали или сборочной единицы, указать формат и литеру чертежа. Окно свойств объекта типа "Деталь" содержит также поле Основной материал, в котором может быть указан рекомендуемый для данной детали материал из справочника "Материалы".

Если объект номенклатуры является конечным изделием, готовым к использованию по назначению, или узлом, за разработку которого несёт ответственность отдельное подразделение или сторонняя огранизация, устанавливается флаг Конечное изделие.

В случае, когда объект является покупным изделием, устанавливается флаг Покупное изделие. Тип изделия указывается в одноимённом поле выбором требуемого объекта из справочника "Разделы покупных изделий", а на вкладке Поставщики, которая появляется в нижней части вкладки Сведения после установки флага, формируется список организаций – поставщиков данного изделия.

Стадия, в которой в данный момент находится объект, отображается в поле Стадия.



Всем создаваемым объектам по умолчанию назначается стадия "Разработка".



Поле Вариант заполняется при создании альтернативного варианта номенклатурного объекта.



Более подробно о создании вариантов изделия рассказано в подпараграфе "Варианты" данного параграфа и подпараграфе "Создание изменений" параграфа "Работа с изменениями".



В центре вкладки Сведения расположена группа параметров вхождения текущего объекта номенклатуры в структуру конкретного изделия. К таким параметрам относятся:

✓Обозначение спецификации, в которую входит текущий объект.

✓Имя раздела спецификации, к которому относится текущий объект.

✓Позиция на чертеже.

✓Количество.



Для объектов типа "Электронный компонент" дополнительно указывается позиционное обозначение.





В нижней части вкладки Сведения расположены вкладки со вспомогательной информацией, облегчающие доступ к связанным объектам различных справочников:

1.Изменения – вкладка предназначена для работы с изменениями номенклатурного объекта.



Более подробно о внесении изменений будет рассказано в параграфе "Создание изменений" главы "Работа с изменениями".



2.Файлы – вкладка позволяет прикрепить к номенклатурной карточке объекта его содержательную часть – файлы из справочника "Файлы". Для этого необходимо нажать на кнопку и выбрать требуемый файл.

3.Подписи – вкладка отображает список установленных на объекте подписей.

4.Техпроцессы – вкладка содержит список технологических процессов изготовления данного объекта номенклатуры.

5.Структуры – вкладка отображает список электронных структур изделия.



Электронные структуры изделия будут рассмотрены в параграфе "Технологическая структура изделия" главы "Структуры изделий".



6.Замены – вкладка предназначена для управления заменами в структуре изделия.



Об управлении заменами будет рассказано в параграфе "Управление заменами" главы "Структуры изделий".



7.Применяемость – на вкладке содержится информация о вхождениях выбранного объекта в другие номенклатурные объекты.



Данная вкладка будет рассмотрена более подробно в подпараграфе "Учёт применяемости объекта".



8.Исполнения – вкладка содержит список исполнений и альтернативных вариантов номенклатурного объекта.



О работе с данной вкладкой будет рассказано в подпараграфах "Варианты" и "Исполнения".



9.Связанные – вкладка содержит список документов, связанных с исходным. Например, если чертёж был выслан определённым внешним контрагентам, в списке связанных документов будет отражено сопроводительное письмо, с которым был отослан чертёж.
