Исполнения

Помимо управления основной структурой изделия, T‑FLEX DOCs предоставляет конструктору возможность работы с исполнениями и альтернативными вариантами изделия или его составных частей.

T‑FLEX DOCs позволяет формировать на изделие групповую спецификацию, которая будет содержать сведения обо всех его исполнениях.



Более подробно о формировании конструкторской документации будет рассказано в подпараграфе "Формирование спецификации".

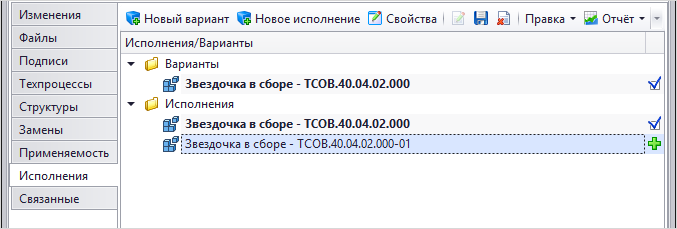

Для управления исполнениями и вариантами предназначена вкладка Исполнения вкладки Сведения окна свойств номенклатурного объекта.

Базовое исполнение выделено в списке жирным шрифтом.





Кнопка панели инструментов служит для создания нового исполнения объекта номенклатуры. Обозначение нового исполнения будет состоять из обозначения базового исполнения и наименования данного исполнения, выбранного в списке или введённого в поле Наименование вручную.

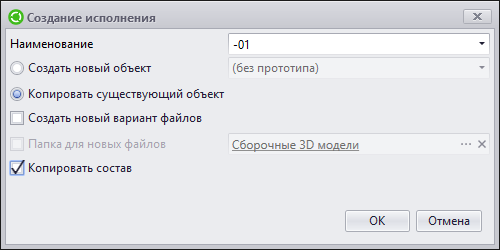

При создании нового исполнения пользователь может выбрать один из вариантов:

✓Создать новый объект – создаётся новый объект номеклатуры, имеющий те же значения параметров, что и исходный объект. Файлы и связанные документы, которые были прикреплены к исходному объекту, скопированы не будут.

Новый объект также может быть создан на основе выбранного прототипа. Если к прототипу объекта прикреплён прототип файла, то в параметрах нового объекта номенклатуры будет файл, созданный на его основе.

✓Копировать существующий объект – создаётся копия исходного объекта, содержащая в том числе и ссылки на файлы и связанные документы исходного объекта.

Если дополнительно установлен флаг Создать новый вариант файлов, то вместо прикреплённого исходного файла будет создана его копия с новым именем. Для сохранения файлов может быть указана папка, отличная от исходной.



Фрагменты, из которых состоит новый файл, будут взяты из базового исполнения.



Флаг Копировать состав отвечает за копирование всей структуры исходного объекта.

Команда контекстного меню Дополнительно > Очистить базовое исполнение разрывает связь выбранного исполнения с базовым объектом. В этом случае выбранное исполнение становится базовым.

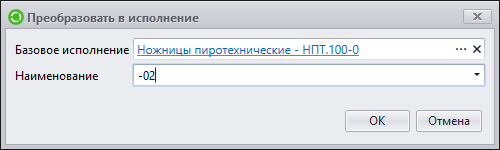

Кроме того, существует возможность преобразовать любой объект номенклатуры в исполнение командой контекстного меню Дополнительно > Преобразовать в исполнение. В этом случае необходимо указать базовое исполнение для создаваемого.





Работу с исполнениями в T‑FLEX DOCs можно рассмотреть на примере создания исполнения детали с подключением требуемых файлов. В данном примере каждое исполнение будет иметь отдельный файл 3D-модели, что обеспечит удобство подключения файлов к исполнениям детали. Чертёж детали будет являться групповым чертежом, т.е. файл чертежа будет общим для всех исполнений. Параметры исполнений вносятся в таблицу исполнений группового чертежа вручную.

1.Для начала необходимо создать структуру базового исполнения детали, состоящую из файла 3D-модели и файла чертежа.

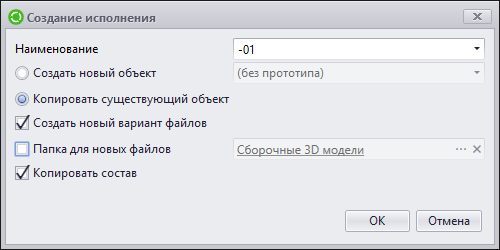

2.Затем на основе базового исполнения создаётся новое исполнение. При этом в окне Создание исполнения необходимо задать следующие настройки:





3.Таким образом, структура нового исполнения будет содержать подключение группового чертежа, файл которого общий для всех исполнений.

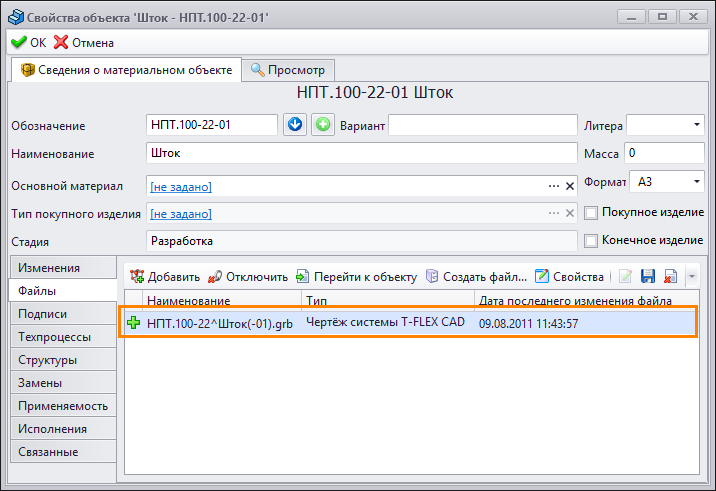

4.А для нового объекта типа "Деталь" будет создана копия файла 3D-модели базового исполнения с добавлением к имени файла суффикса (-01).





5.Далее необходимо открыть новый файл 3D-модели и внести требуемые изменения.

6.В файле группового чертежа запись в таблицу исполнений добавляется вручную.
