Итоги конкурса «Компетенция САПР 2024» в номинации «Эксперт»
Автор: АО «Топ Системы»
Компания «Топ Системы» подвела итоги ежегодного конкурса 3D-моделирования и инженерных проектов «Компетенция САПР» в ключевой номинации — «Эксперт».
Участники с различных предприятий России представили конкурсные работы, выполненные как индивидуально, так и в составе групп. Эти проекты охватывали широкий спектр отраслевых направлений и продемонстрировали высокий профессиональный уровень.
Конкурс «Компетенция САПР» проводится с целью объединения инженерного сообщества T-FLEX PLM, обмена опытом и демонстрации реальных производственных решений, реализованных средствами T-FLEX CAD, T-FLEX Анализ и других систем комплекса.
Номинация «Эксперт» завершает конкурс не случайно: в ней соревнуются опытные профессионалы, чьи проекты часто применяются в реальном производстве. Жюри было непросто выбрать победителей — работы отличались глубиной проработки, технической грамотностью и практической значимостью. Мы рады объявить финальные результаты.
«Эксперт индивидуальный»
1 место: Муфтахов Ирек Ильдарович, ОДК-УМПО
Проект: приспособление для сборки, прихватки и автоматической сварки
Проект включает 14 сборочных единиц, 60 деталей и 61 стандартное изделие. Приспособление предназначено для выполнения нескольких сварочных операций без переналадки — всё осуществляется за одну установку на манипуляторе. Это позволило значительно сократить трудозатраты и ускорить производственный цикл. В конструкции реализованы три независимых привода для точного базирования свариваемых деталей и система подачи аргона к каждому сварному шву.
Проект содержит трёхмерные модели каждой детали, основную сборку, сборочные единицы, конструкторскую документацию и чертежи, документ, описывающий верный способ сборки приспособления, а также анимированные сценарии разборки. Все компоненты смоделированы в T-FLEX CAD без импорта геометрии. Использованы массивы тел, 3D-пути, операции «Трубопровод» и другие инструменты.
Специалисты «Топ Системы» особенно отметили высокий уровень технической реализации и практическую ценность проекта.
2 место: Грядунов Игорь Михайлович, Орловский государственный университет имени И.С. Тургенева

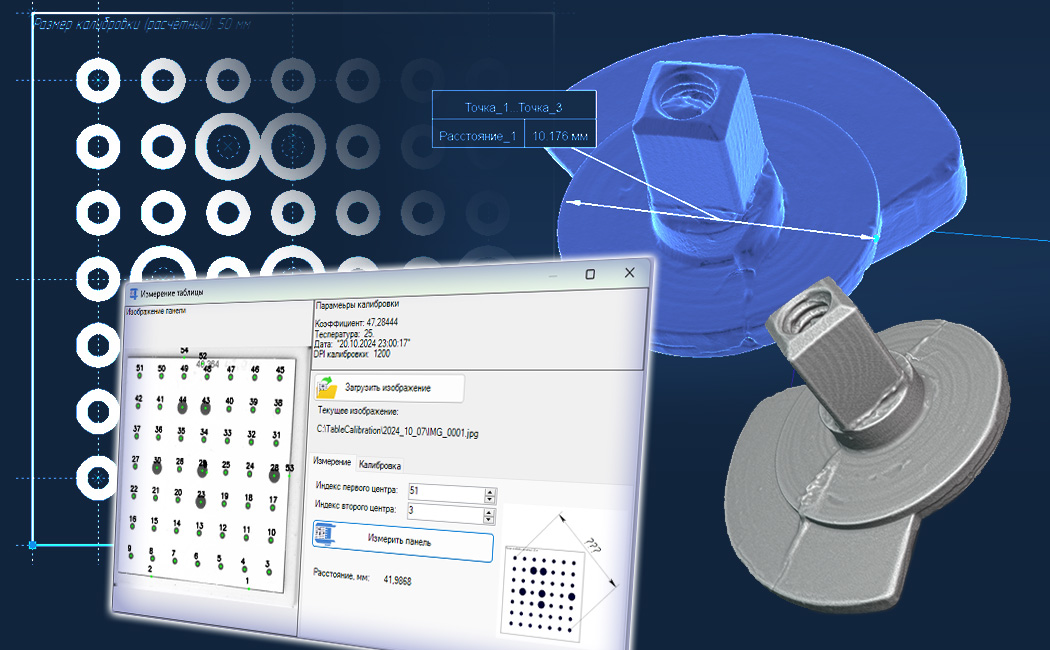

Проект: мини-приложение для моделирования и измерения калибровочных таблиц
Данное приложение предназначено для автоматизации процессов моделирования и измерения калибровочных таблиц, применяемых для калибровки оптических 3D-сканеров. Оно адаптировано под продукцию российских производителей — RangeVision и Volume Technologies.
В проекте эффективно применены возможности параметрического 2D-моделирования, наиболее интересным аспектом стало использование возможностей Open API, доступные в T-FLEX CAD и позволяющие существенно расширить функционал разработки. Выполнена адаптация интерфейса под разработанное решение, для этого создана дополнительная вкладка ленты инструментов с набором кнопок для доступа к созданным пользовательским командам. T-FLEX CAD обладает гибкой настройкой пользовательских интерфейсов, и в данном проекте эта возможность нашла необходимое применение.
Подробнее о разработке мини-приложений в T-FLEX CAD будет рассказано в отдельной статье.
3 место: Шлепин Александр Александрович, «ЛО «Инновация»

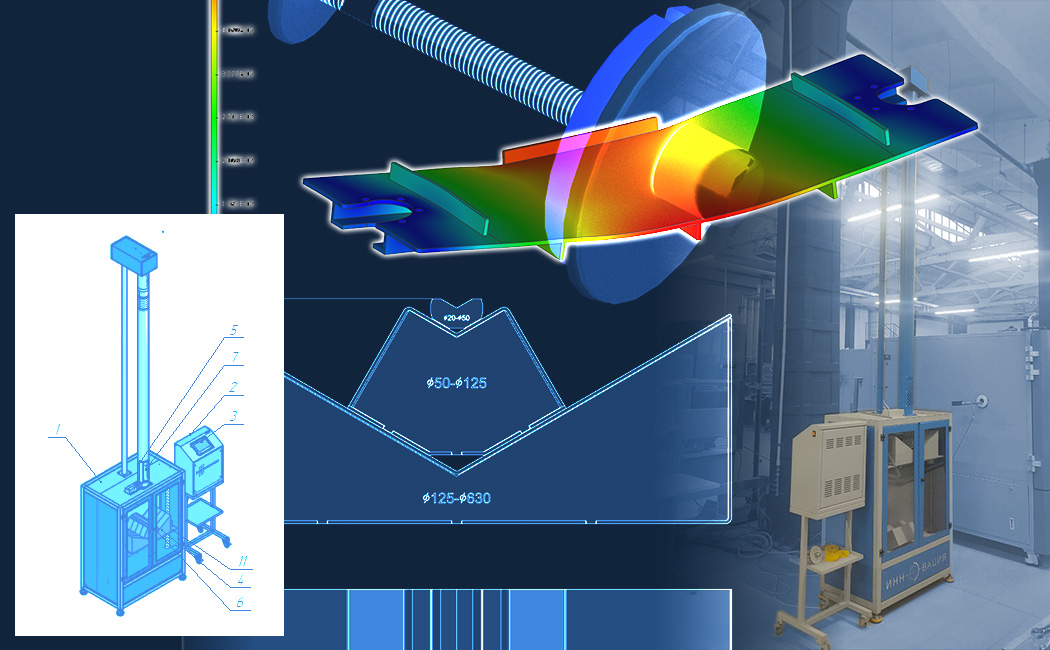

Проект: установка для испытаний труб PVC-U и PVC-C на ударную прочность
Данная установка предназначена для испытаний труб из материалов PVC-U и PVC-C на ударную прочность. Испытания проводятся с целью определения истинного показателя ударной прочности (TIR), который является ключевым параметром при оценке качества и долговечности продукции в соответствии с требованиями ГОСТ 32415-2013.
Принцип действия установки основан на сбрасывании груза с определённой высоты на испытуемый образец. Образец устанавливается на опорные пирамиды и с помощью каретки поднимается в зону удара. Система автоматически останавливает движение каретки в тот момент, когда верхняя часть трубы пересекает луч оптического датчика.
Затем боёк с заданной массой фиксируется на электромагните и автоматически поднимается на требуемую высоту. После достижения заданной позиции оператор активирует сброс посредством кнопки на сенсорной панели стойки управления. При этом магнит отключается, и боёк падает на установленный образец.
Для обеспечения необходимого запаса прочности и допустимых уровней деформаций конструктивных элементов установки были проведены расчёты на статическую прочность с использованием модуля T-FLEX Анализ на основе метода конечных элементов.
В процессе проектирования применялись инструменты моделирования листового металла, выполнялась прокладка трасс для кабелей и тросов, а также использовались импортированные модели стандартных покупных изделий, предоставленные производителями комплектующих в формате STEP. Для всех элементов были разработаны чертежи деталей, сборочных единиц и спецификации, оформленные в полном соответствии с требованиями ЕСКД.
Конструкторская документация была экспортирована в формат PDF с помощью встроенных команд импорта. Кроме того, подготовлены файлы в формате DXF, предназначенные для изготовления деталей на оборудовании с ЧПУ: станках лазерной резки, листогибочных прессах и гравировально-фрезерных станках.
Проект получился комплексным и технологичным. Автор представил также ряд дополнительных моделей, не вошедших в призовую тройку, но получивших высокую оценку специалистов.
В этом году в номинации «Эксперт командный» компания «Топ Системы» приняла решение не присуждать места. Все присланные работы были высоко оценены членами жюри, но выделить определённые группы специалистов не представилось возможным. Было принято решение учредить специальную призовую номинацию – «За волю к победе и поддержку конкурсного движения».

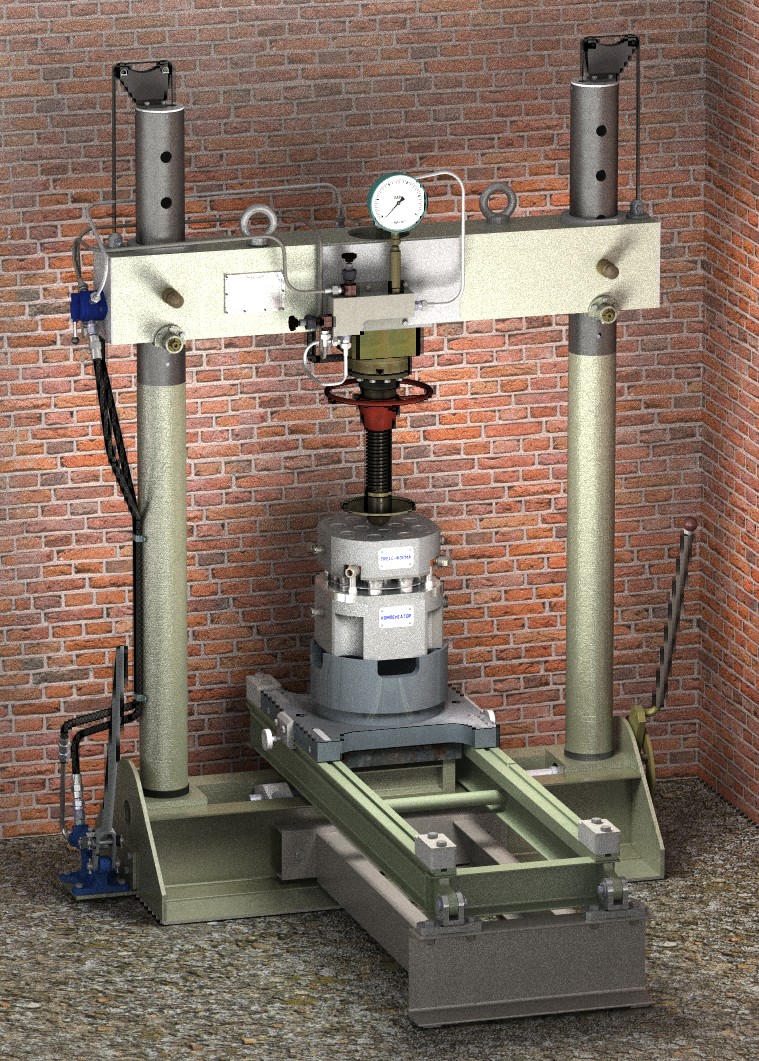

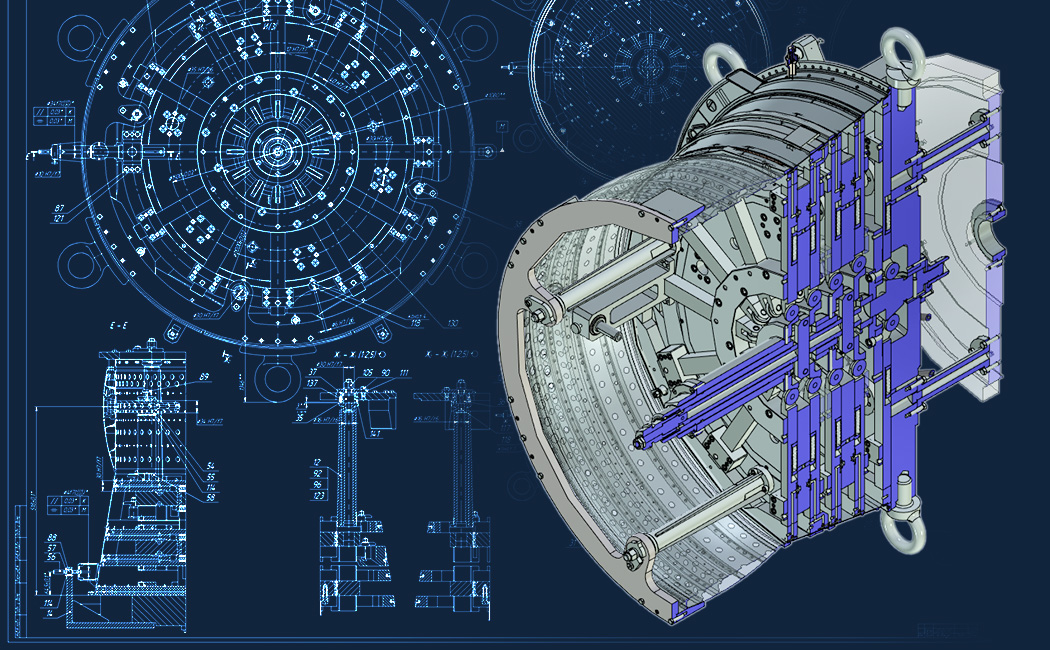

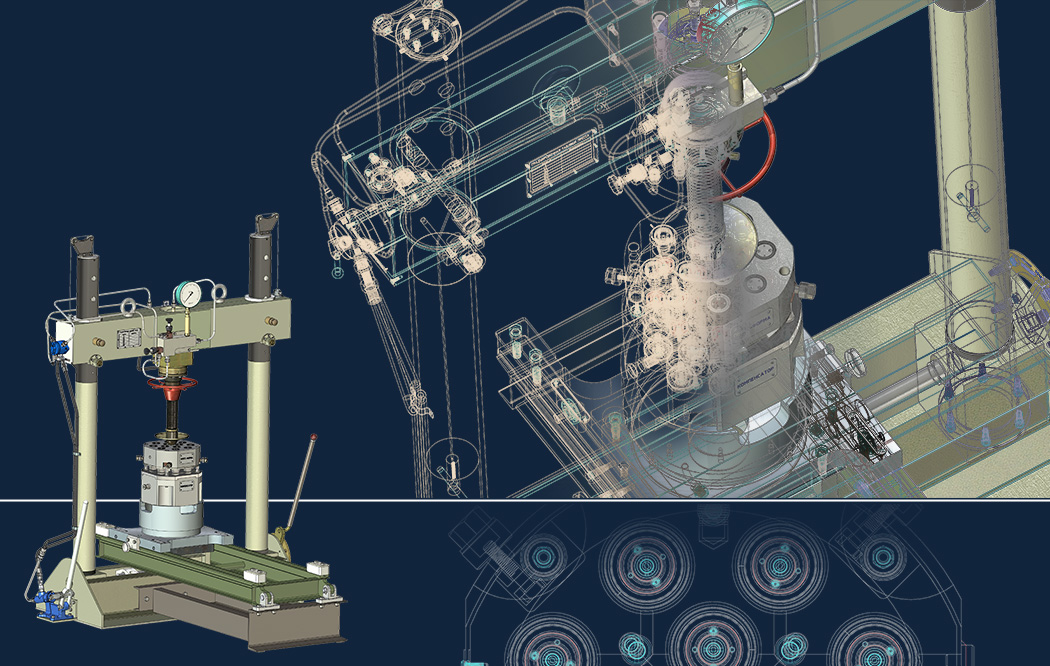

Победителем специальной номинации стала команда РФЯЦ ВНИИТФ, представившая проект «Многоместная пресс-форма с компенсатором и параметрическим пуансоном». Сотрудники предприятия регулярно участвуют в конкурсах, организуемых компанией «Топ Системы». Особенностью их работ является нестандартный взгляд на сферы индустриального применения машиностроительного САПР T-FLEX CAD.
Команда РФЯЦ ВНИИТФ вновь подтвердила высокий профессионализм, представив технологически сложный проект, глубоко проработанный на всех уровнях.
Многоместная пресс-форма обеспечивает одновременное изготовление нескольких изделий, что значительно повышает производительность. В конструкцию интегрирован компенсатор, равномерно распределяющий усилия и стабилизирующий процесс при серийном производстве. Пуансон реализован параметрически: геометрия формообразующей поверхности задаётся углом, обеспечивая гибкость настройки под различные изделия.
Проект выполнен в T-FLEX CAD с полным набором документации и реалистичной визуализацией. Отдельного внимания заслуживает техническая эстетика модели и практическая применимость решений.
Кроме конкурсной модели, команда представила и другие работы — менее масштабные, но также выполненные на высоком уровне. В совокупности они образуют комплексное инженерное решение с множеством специализированных приспособлений.
Поздравляем победителей!
Все участники номинации «Эксперт» продемонстрировали высокий уровень инженерного мышления, владения системой T-FLEX CAD и умение решать реальные производственные задачи. Мы благодарим всех за присланные проекты!
