Итоги конкурса «Компетенция САПР 2023»

Автор: ЗАО «Топ Системы»

В сентябре завершился ежегодный конкурс «Компетенция САПР», организуемый компанией «Топ Системы». Цель конкурса — демонстрация навыков использования инструментов инженерного проектирования с применением САПР T-FLEX CAD. В течение лета специально сформированная команда жюри из аналитиков, тестировщиков ПО, методистов по образовательной части и 3D-моделлеров от компании «Топ Системы» принимали и оценивали работы конкурсантов — специалистов по САПР, конструкторов, преподавателей, студентов и школьников.



«Интерес пользователей к инженерному ПО на базе платформы T‑FLEX PLM растет с каждым годом и мы рады, что наш конкурс «Компетенции САПР» вносит свой вклад в формирование этого интереса и в развитие кадров в области инженерного проектирования, позволяет текущим и новым пользователям протестировать возможности программных продуктов и продемонстрировать свои навыки. Оценивать проекты было непросто — все они разносторонние и высокопрофессиональные. В связи с этим в нынешнем году мы приняли решение ввести ряд дополнительных номинаций».
— Сергей Богданов, руководитель направления по академическим инициативам от компании «Топ Системы»

Основные номинации

Ниже представлены результаты конкурса «Компетенция САПР 2023».

1 место - Колесная лира

Меньшиков Антон Викторович, Гимназия №121, г. Уфа



Колесная лира (Hurdy gurdy) — музыкальный инструмент по типу смычковых, где смычок заменяет колесо. Проект включает все этапы разработки — от проектирования эскиза до игры на созданном инструменте.

От формирования требований к системе 3D моделирования до выпуска конечного изделия (колесная лира) потребовалось чуть более года. САПР T-FLEX CAD соответствовал всем необходимым требованиям. Данный проект демонстрирует, что система T-FLEX CAD проста в изучении и использовании, может применяться не только на производстве, но и в учебных проектах, а также в школьных программах.

Более подробно об этапах создания модели будет рассказано в отдельном материале.

Колесная лира, автор: Меньшиков А.В.



2 место - Фигуры рабочих

Веревкин Михаил Юрьевич



Библиотеки CAD систем включают различные крепежные детали, профили металлопроката, фланцы и тому подобные стандартные элементы. В основу проекта легла идея автора добавить в CAD библиотеку стандартные фигуры рабочих, которые пригодятся при визуализации действий персонала на проектируемом оборудовании или объекте.

Проект включает фигуры рабочих в позах, совершающих различные действия: ходьба, бег, нажатие кнопки на щите управления, закручивание болтового соединения, подъем по лестнице вертикальной и маршевой, рассматривание чертежа, указание на объект пальцем и др. Для создания собственных поз рабочего в модели фигуры предусмотрены переменные.

За два месяца выполнения проекта автор проделал колоссальную и удивительную работу, которую члены жюри не могли оставить без внимания.

Фигуры рабочих, автор: Веревкин М.Ю.



3 место – Сборная модель советского малого реданного торпедного катера проекта 123К в масштабе 1:72.

Груша Дмитрий Викторович, АО «ПО «Севмаш», инженер-конструктор 1-й категории



Цель проекта — проектирование максимально точной, достоверной и подробной технической реконструкции внешнего вида редкого военного исторического объекта для последующей постройки стендовой модели в масштабе 1:72.

На проект потребовалось более шести месяцев.

Проект усложнялся тем, что ни в одном государственном архиве оригинальных проектных чертежей данного корабля не сохранилось. За основу были взяты чертежи, найденные в различных журналах и в Интернете. 3D модель корабля представляет собой многоуровневую структуру сборки. В модель входит около 70 сборочных единиц разной сложности и около 950 деталей различного размера. В дальнейшем 3D модель будет использована для 3D печати, фототравления, а также создания стендовой модели и комплекта чертежей.

Об особенностях этой модели будет опубликован отдельный материал.

Катер, автор: Груша Д.В.





3 место – Копия малого речного бронекатера проекта 1125

Шнейдер Дмитрий Константинович, Муниципальное образовательное учреждение дополнительного образования «Дом детского творчества», г. Углич



В 1930-е годы Зеленодольский судостроительный завод имени Горького получил оборонный заказ на постройку нового для того времени корабля — речного бронекатера проекта 1125. Судно представляло собой плоскодонную конструкцию с туннелем гребного винта. Малая осадка и скромные массогабаритные характеристики обеспечили бронекатерам неплохие ходовые качества, высокую мобильность и возможность экстренной переброски железнодорожным транспортом. Катера активно использовались во время Великой Отечественной и Второй мировой войны, от Дальнего Востока до Германии и Австрии и внесли значительный вклад в Победу.



Целью проекта стало создание наиболее приближенной к реальности копии бронекатера в масштабе 1:24, а в будущем — изготовление стендового образца на основе 3D модели.



3D модель создавалась с применением множества функций системы T-FLEX CAD 17. Например, использовались вспомогательные линии и связи между ними для изменения размеров деталей в целях дальнейшего внедрения их Применялось лось как твердотельное моделирование, так и поверхностное. Также были задействованы параметрические возможности и библиотека программы.

Чертежи, фотографии военных лет, а также современные фотографии памятников бронекатера послужили прототипом для создания модели.

Бронекатер, автор: Шнейдер Д.К.

Дополнительные номинации:

Специальный приз за самое активное участие предприятия - Гидроаккумулятор, машина бумагодробильная, приспособление для склеивания, стенд, установка СПМ и стапель

Калашникова Марина Васильевна, Шакирова Раиса Гилмутдиновна, Воробьев Михаил Андреевич, Новожилов Борис Борисович,  РФЯЦ-ВНИИТФ



Команда сотрудников предприятия РФЯЦ ВНИИТ подготовила проект, состоящий из 4 моделей: машина бумагодробильная, приспособление для склеивания, стенд, установка СПМ и стапель. Все модели выполнены на высоком уровне, характерного для предприятия, которое уже не первый год участвует в конкурсе «Компетенция САПР». И каждый год сотрудники предприятия заслуженно занимают призовые места.

Установки, Авторы: Калашникова М.В., Шакирова Р.Г.,, Воробьев М.В., Новожилов Б.Б.



Модель гидроаккумулятора, спроектированная Мариной Васильевной Калашниковой, использует параметрические возможности T-FLEX CAD 17 для создания различных представлений модели.

Гидроаккумулятор, автор: Калашникова М.В.



Лучший проект для образования — Топор средствами T-FLEX CAD — без каши, но с видеорецептами

Стремнев Александр Юрьевич, доцент кафедры информационных технологий, Белгородский ГТУ им. В.Г. Шухова

Александр Юрьевич спроектировал 3D модель топора и подготовил серию видеоуроков на YouTube-канале. В ходе видеоуроков разбираются основы моделирования в T-FLEX CAD: элементы построения, команды образования тел, сглаживания, булевы операции, поверхности, параметры, материалы и многие другие инструменты системы. Получилось интересно и информативно! Кажущиеся на первый взгляд простыми и обычными повседневные предметы оказываются при детальном профессиональном рассмотрении не такими простыми.

Топор, автор: Стремнев А.Ю.



Лучший комплексный подход - Насос портативный

Грядунов Игорь Михайлович, доцент кафедры автоматизированных систем управления и кибернетики Орловского государственного университета имени И.С. Тургенева.



Для развития навыков и закрепления знаний всегда требуется проверка теории на практике. С этой целью Игорь Грядунов разработал графическую часть конкурсного задания для проведения компетенции «Изготовление прототипов» Финала национального чемпионата «Молодые профессионалы» (Межвузовская ветка чемпионатов). При разработке проекта применялись различные подходы к моделированию: использование стандартных примитивов; формирование геометрии на основе профилей; применение параметрических зависимостей: наложение размерных зависимостей при работе на рабочих плоскостях и т.д.; использование стандартных изделий из библиотек. Таким образом, разработанная модель имеет высокую практическую ценность.





Насос, автор: Грядунов И.М.

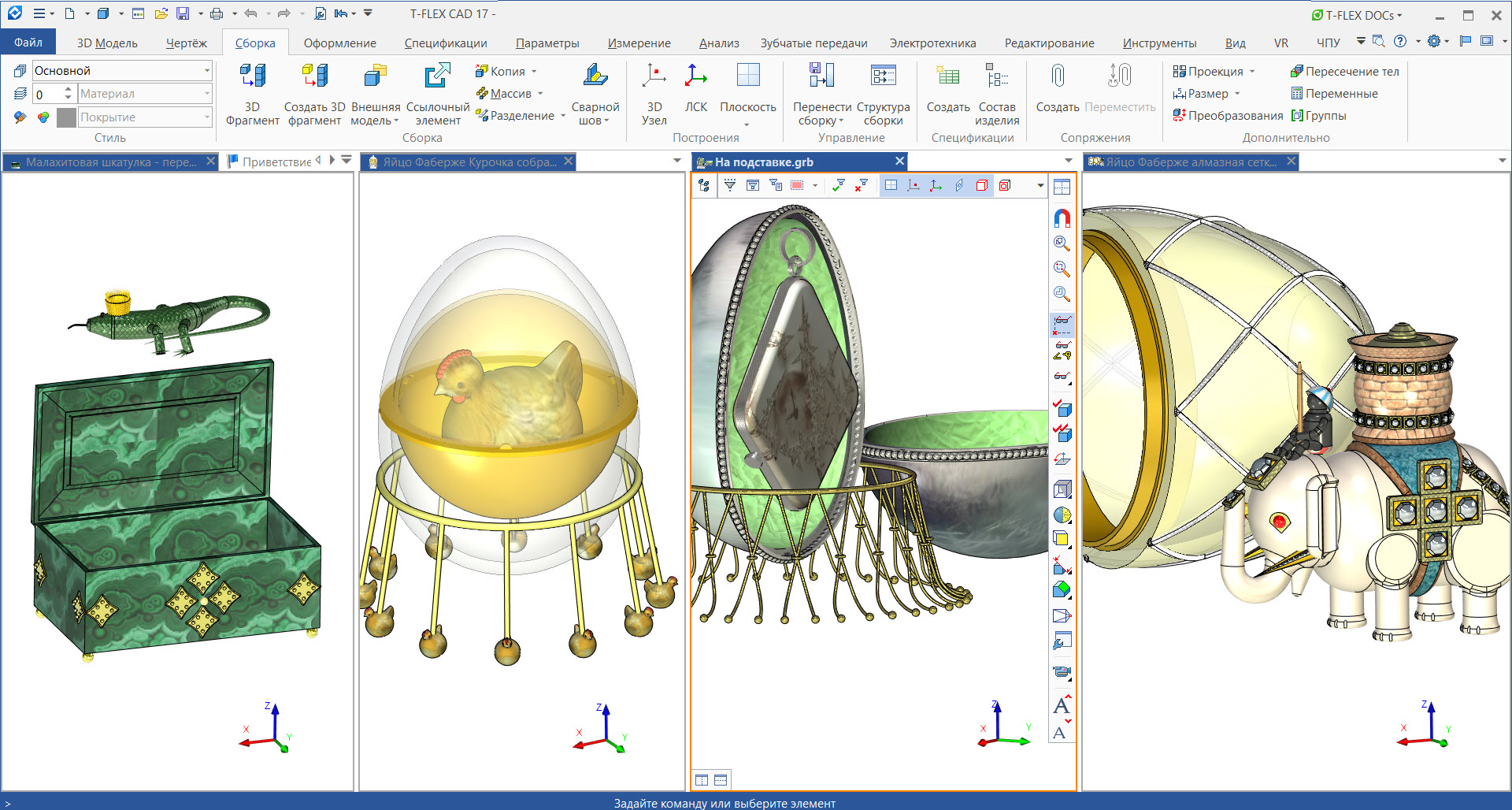

Лучший творческий подход – Шкатулка, Яйцо Фаберже, Курочка, Ледяное яйцо

Калашникова Марина Васильевна, Шакирова Раиса Гилмутдиновна, РФЯЦ-ВНИИТФ



Марина Калашникова представила на конкурс самое большое количество работ. Членами жюри отмечено не только качество работ, но и интересные идеи, которые были реализованны совместно с Раисой Гилмутдиновной. С использованием инструментов T-FLEX CAD были созданы модели ювелирных изделий, что позволило оценить возможности системы для создания даже таких творческих работ.



Ювелирные изделия, авторы: Калашникова М.К., Шакирова Р.Г.



Лучший параметрический подход — Корпус для электронных изделий параметрический

Иванов Дмитрий Игоревич, Цуранков Дмитрий Геннадьевич студенты факультета радиофизики и компьютерных технологий Белорусского государственного университета, Хранцкевич Виктор Владимирович, старший научный сотрудник НИЛ прикладных космических технологий кафедры физики и аэрокосмических технологий.



В конкурсной работе рассматривается один из способов взаимодействия отдельных частей проектируемого корпуса с использованием общей внешней базы данных параметров. Сборный корпус для электронного устройства представляет собой конструкцию, состоящую из четырех частей. Верхняя и нижняя части корпуса выполнены из листового металла и смоделированы с помощью инструментов САПР T-FLEX CAD 3D Листовой металл. Передняя и задняя части сборного корпуса изготовлены из пластика и смоделированы с применением встроенных инструментов САПР T-FLEX CAD 3D. Все части корпуса взаимосвязаны с помощью параметрических переменных.

Разработанный корпус предназначен для интеграции элементов, составляющих будущую конструкцию электронного устройства. В качестве примеров рассматривается создание семи-сегментного индикатора, размещенного на передней панели корпуса, а также деталей на задней панели корпуса.



Данному проекту будет посвящена отдельная публикация.

Корпус для электронных изделий параметрический, авторы: Иванов Дмитрий Игоревич, Цуранков Дмитрий Геннадьевич



Лучший инженерный подход - Исследование червячных зуборезных фрез для изготовления зубчатых колес

Никищенко Павел Игоревич, студент МГТУ «СТАНКИН»



Цель проекта — снижение трудозатрат при проектировании червячной модульной зуборезной фрезы, предназначенной для изготовления зубчатых колес модуля. Это достигается за счет использования параметризации 3D-модели в T-FLEX CAD, что имеет существенное значение для машиностроительной промышленности.

Особенность работы заключается в том, что при помощи алгоритма автоматизированного проектирования червячной модульной зуборезной фрезы производство получает готовую 3D модель изделия, которая может потребоваться в процессе изготовления, а также полный комплект необходимой документации, включая готовый чертеж изделия и маршрутную карту.

Проект сопровождается подробной пояснительной запиской со всеми расчетами.

Исследование червячных зуборезных, автор: Никищенко П.И.



Лучший юный инженер – Игрушка «Кран»

Грядунов Михаил Игоревич, учащийся МБОУ СОШ № 38 эстетического профиля, г. Орел

Михаил решил научиться создавать 3D модели, а в перспективе — изготавливать их на 3D принтере. Во время летних каникул юный инженер за два дня освоил систему и начал создавать простые 3D модели. На конкурс была представлена одна из таких работ. В дальнейшем изготовленные детали используются в качестве мини-конструктора, который можно дорабатывать и дополнять новыми деталями.



Кран, автор: Грядунов М.И.



Ниже представлены другие интересные проекты, которые, несмотря на то, что не получили призовых мест, все равно заслуживают внимания.



3D модель сверлильного станка для радиолюбителей

Хранцкевич Виктор Владимирович, старший научный сотрудник НИЛ прикладных космических технологий кафедры физики и аэрокосмических технологий Белорусского государственного университета.



Данная разработка — результат совместной работы Виктора Хранцкевича со студентами, обучающимися на факультете радиофизики и компьютерных технологий БГУ. Элементы устройства создавались в течение продолжительного времени в процессе преподавания курса «T-FLEX CAD 3D в аэрокосмическом проектировании». В процессе освоения технологии 3D моделирования создавались параметрические 3D модели отдельных элементов и узлов, а также отрабатывалась технология 3D сборки с использованием собственных наработок Виктора Владимировича, наработок студентов и стандартных элементов, входящих в состав библиотек комплекта поставки T-FLEX CAD.



Методическое пособие по освоению систем T-FLEX CAD и T-FLEX CAM для технологической подготовки производства

Шаталин Егор Андреевич, Бочкарёв Даниил Алексеевич, студенты Пензенского государственного университета



Параллельно с изучением системы T-FLEX CAD студенты создали учебное пособие для подготовки новых инженерных кадров. За три месяца студентами для студентов был подготовлен проект, в котором подробно изложены основы работы в САПР. Работа состоит из двух основных блоков. Первый блок знакомит с общими возможностями системы и включает в себя 4 лабораторные работы. Во второй блок включены три лабораторные работы, тесно связанные с технологией производства.



Мы обязательно опубликуем данное методическое пособие на наших ресурсах.

Шим-регулятор

Бобровский Евгений, студент второго курса факультета радиофизики и компьютерных технологий, Хранцкевич Виктор Владимирович, старший научный сотрудник НИЛ прикладных космических технологий кафедры физики и аэрокосмических технологий, Белорусский государственный университет.



В работе рассматривается способ взаимодействия двух совершенно разных САПР. С помощью DipTrace создается печатная плата для электронного устройства, а с помощью T-FLEX CAD — конструктив для размещения спроектированной платы. Таким образом, проектируется законченное изделие, выполняющее требуемую разработчику задачу.



Как показала практика, такое взаимодействие оказалось возможным и полезным. С помощью Учебной версии T-FLEX CAD удалось создать 3D модели для DipTrace, которые не получилось найти на доступных интернет ресурсах. DipTrace, в свою очередь, предоставил данные для уточнения размеров параметрических конструктивов, созданных в T-FLEX CAD.

Шим регулятор, автор: Бобровский Евгений



Агрегатный станок

Далечин Александр Сергеевич, студент второго курса магистратуры МГТУ «СТАНКИН»

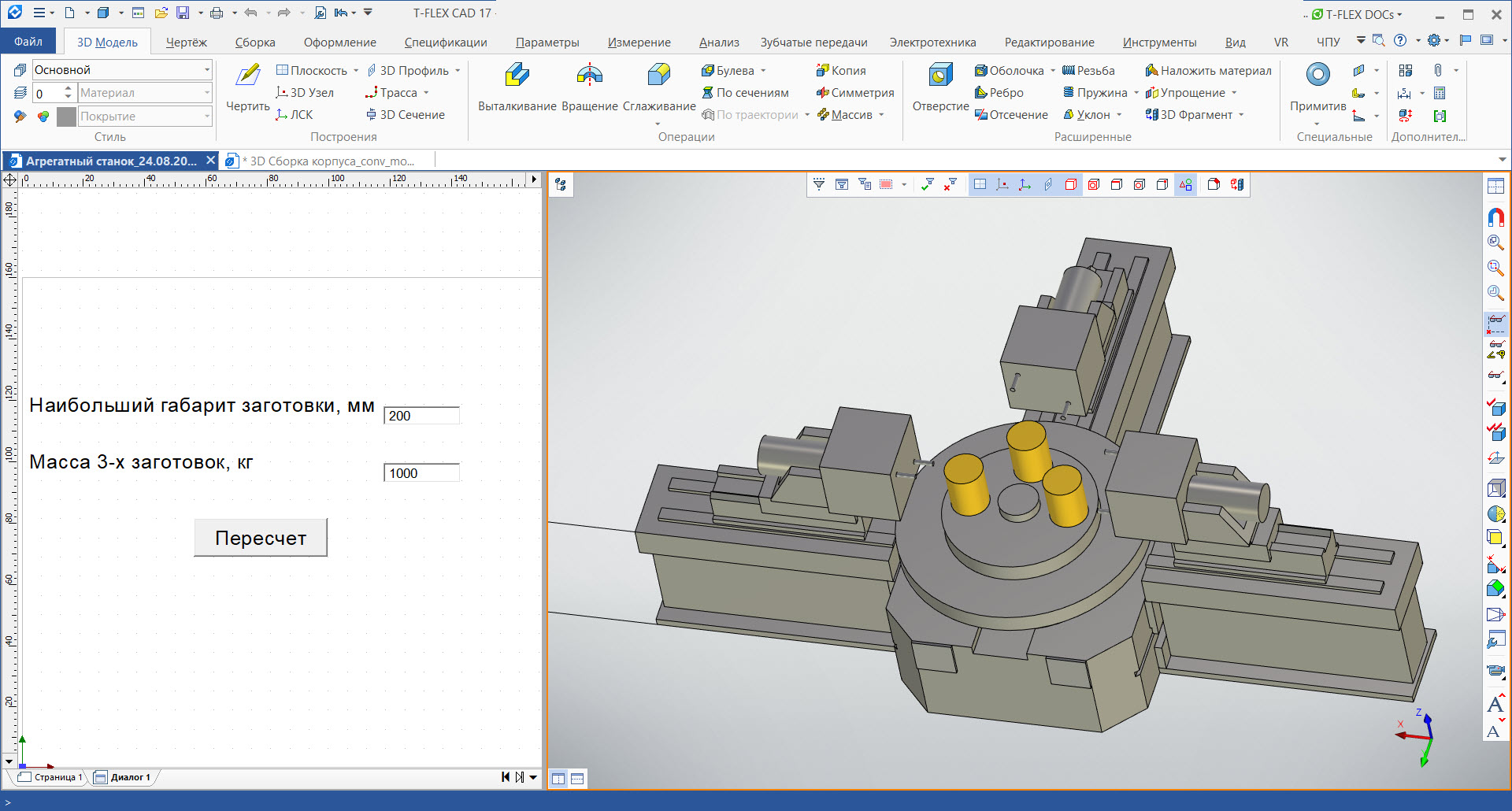

В работе предлагается вариант автоматизированной параметризованной компоновки агрегатного станка, зависимый от параметров обрабатываемых заготовок.

Представленная модель позволяет ускорить процесс разработки компоновки агрегатных станков путем определения взаимосвязей между унифицированными узлами и наложением на них зависимостей исходя из диаметра обрабатываемых заготовок и массы трех устанавливаемых заготовок.

Для работы с системой предусмотрен диалог, включающий два поля для ввода диаметра заготовок (Dd) и массы трех заготовок (М), а также кнопку пересчета модели. Результатом работы параметризованной модели является компоновка агрегатного станка, составленная на основе параметров обрабатываемых заготовок.

Агрегатный станок, автор: Далечин А.С.

Комната

Климов Валентин Аркадьевич, ведущий конструктор, АО «НПО «Гелиймаш»



На конкурс Валентин Аркадьевич предоставил интересный проект интерьера комнаты. Это еще один отличный пример возможного использования T-FLEX CAD.



Комната, автор: Климов В.А.

Сверлильный станок

Скородумова Бориса Алексеевича, школа 1514, г. Москва



В течение года Борис изучал систему T-FLEX CAD. Используя полученные знания, он создал модель сверлильного станка.

Сверлильный станок, автор: Скородумов Б.А.



Вязальная машина, косточкоотделитель

Калашникова Марина Васильевна, РФЯЦ-ВНИИТФ



Работы Марины Васильевны всегда отличаются высоким качеством исполнения и интересной задумкой. Ярким примером являются и эти две работы. В модели вязальной машины используются сопряжения, что позволяет запустить работу машины в T-FLEX CAD.

Косточкоотделитель, вязальная машина, автор: Калашникова М.В.



Члены жюри компании «Топ Системы», организатора конкурса, были рады получить столь большое количество профессиональных и разносторонних работ. «Особенно было приятно, что большая часть проектов была подготовлена юными инженерами. Наше технологическое будущее в надежных руках! А компания «Топ Системы» продолжит поддерживать учебные заведения программой «Факультет САПР». До встречи на конкурсе «Компетенции САПР 2024!» - отметил Богданов Сергей.



Поздравляем всех победителей и участников конкурса.
