05.04.2021

Обновление T-FLEX CAD 17.0.30.0 и приложений – глубокая модернизация механизма создания чертежей, новое в инструментах 3D моделирования и приложениях

Российская компания «Топ Системы», разработчик программного комплекса T-FLEX PLM, объявляет о выпуске второго большого обновления САПР T-FLEX CAD®17 и приложений!

В системе и приложениях реализованы замечания и предложения пользователей, улучшены стабильность и производительность, а также добавлены новые возможности и обновлена существующая функциональность.

T-FLEX CAD и T-FLEX CAD 2D+

Среди ключевых изменений T-FLEX CAD можно выделить следующие:

2D проектирование – обновлённый механизм создания проекций, новые инструменты эскиза

2D проекции

Продолжены работы по обновлению интерфейса диалога параметров для повышения комфорта работы. Для всех типов проекций реализован предварительный просмотр при создании и визуализация их границ, что позволяет сразу оценить правильность выбранного проекционного вида и габаритные размеры после создания:

Реализована возможность проецирования траекторий сценариев разборки (при наличии сценариев в модели). Стиль линий траекторий можно настроить в параметрах проекции.

Обновлён механизм создания разрывов – добавлены новые манипуляторы, реализовано динамическое изменение параметров через редактор переменных:

Упрощён механизм привязки элементов оформления к проекции – при построении непараметрических чертежей элементы оформления автоматически привязываются к проекции при выборе её элементов. Также можно активировать проекцию, чтобы создать элемент оформления в пространстве проекции. В результате проекция перемещается вместе со всеми элементами оформления, даже явно к ней не привязанными:

Добавлена функциональность создания обрезанного вида, позволяющая обрезать уже созданную проекцию по выбранному контуру:

Кроме того, реализована функция отложенного пересчёта проекционных видов.

Редактор эскиза

В один из двух доступных механизмов параметризации - Редактор эскизов - добавлены новые команды для построения параллелограмма и пазов различными способами. Команды создания пазов позволяют автоматизировать рутинные действия при проектировании типовых вырезов и отверстий.

3D моделирование

В инструментах 3D моделирования обновлена операция По сечениям:

В операции обновлён интерфейс диалога параметров, который позволяет более гибко и удобно управлять параметрами и выбранными элементами:

Реализован динамический просмотр операции, а также добавлены манипуляторы:

Появилась возможность выбирать неплоские сечения:

Реализован выбор траектории между сечениями, что позволяет вместо нескольких направляющих создать одну – траекторию. В этом случае система автоматически рассчитает геометрию поверхностей между сечениями с разной геометрией:

Если траектория или направляющие выходят за пределы сечения – можно воспользоваться новой функцией обрезки траектории и направляющих. Такой подход позволяет использовать более гибко ранее созданную опорную геометрию в качестве вспомогательной для формирования тел или поверхностей по сечениям.

Кроме того, обновлён набор граничных условий для выбранных сечений.

В операции Отсечение добавлена возможность управлять направлением сечения с помощью переменной:

В операцию Разделение на тела добавлена возможность выбирать тела, которые необходимо оставить при разделении. Остальные тела удаляются из сцены и дерева модели.

В команду Рабочая плоскость добавлена возможность построения рабочей плоскости параллельно экрану:

В команде построения 3D Узла появилась возможность создания 3D узла в геометрическом центре грани:

Работа со сборками

Значительно ускорена работа в контексте больших сборок через окно Структура сборки.

При проектировании методом сверху-вниз в контекстное меню Грани элемента добавлена возможность Чертить на грани исходного фрагмента и Показать в контексте исходного фрагмента.

Добавлена возможность перемещения группы объектов с заданными исходной и целевой точками через механизм преобразований, а также возможность использования команды создания сопряжений для позиционирования объектов без создания самого сопряжения.

Коллективная работа под управлением T-FLEX DOCs

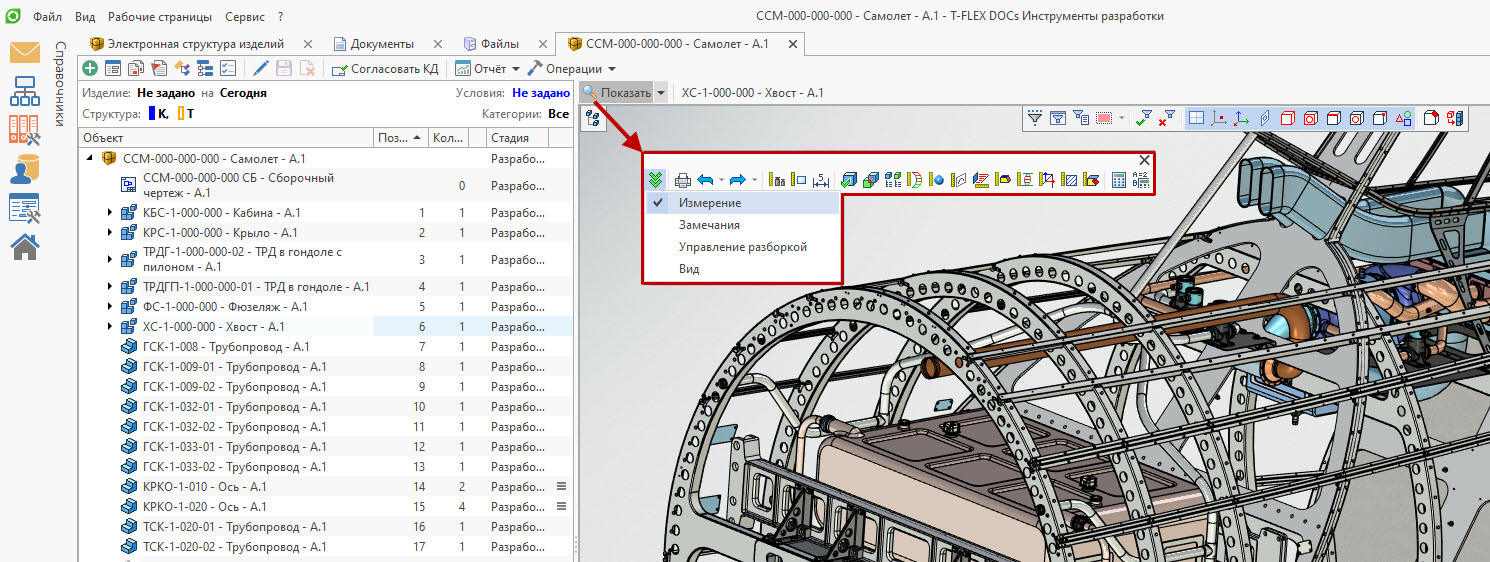

Добавлены инструментальные панели в окно просмотра 3D модели в T-FLEX DOCs.

Доступны Измерения, Замечания, Управление разборкой, Вид:

Добавлена возможность выхода на справочник T-FLEX DOCs при генерации ТТ через Оформление, а также диалог выбора параметров открытия документов при перетаскивании файлов из T-FLEX DOCs в окно T-FLEX CAD, аналогичный диалогу для локальных файлов. Для файлов, доступных для взятия на редактирование, диалог будет появляться вместо прежнего окна с вопросом "Взять файл в редактирование?".

Материалы

В окно по работе с библиотеками материалов добавлена возможность сопоставления материалов документа материалам выбранной библиотеки; для ортотропных материалов добавлены дополнительные параметры.

Экспорт/импорт

В обновлении поддерживаются новые форматы чтения и записи данных:

1. Импорт и прямое чтение файлов САПР SolidWorks 2021
2. Импорт формата для аддитивного производства 3MF – в качестве 3D изображения
3. Импорт/экспорт нового формата NX Unigraphics 1953

Навигация, настройки, интерфейс

На панель Вид добавлена возможность увеличения/уменьшения шрифта в 3D сцене, а для смены ориентации листа при 2D проектировании используется переключатель вместо выпадающего списка:

Добавлена возможность настройки прозрачности при динамической подсветке граней тел в 3D сцене в системных настройках.

В окно Информация для операций добавлено отображение количества граней, рёбер и вершин.

В команду изменения размера страницы добавлена кнопка Чертить на рабочей плоскости для быстрого перехода к черчению после определения размера и положения РП.

Для упрощения переключения страниц при их большом количестве в область закладок страниц добавлена кнопка с выпадающим меню.

В диалоговые окна операций По сечениям, По траектории, Сглаживание рёбер добавлены всплывающие подсказки, описывающие работу выбранной опции операции:

Учебное пособие

Обновлены уроки в поставочном учебном пособии

Новые возможности были также реализованы и в прикладных системах.

T-FLEX Электротехника

Среди ключевых изменений приложения T-FLEX Электротехника можно выделить следующие:

Обновлённая команда создания соединителей

В обновлённом приложении T-FLEX Электротехника соединители имеют несколько настроенных видов графики для схем. Одно УГО, являющееся упрощённым, предназначено для применения соединителей в общих схемах, а также схемах соединений, насыщенных коммутационными элементами. Другое УГО представлено в виде таблицы с настраиваемым набором колонок, где для каждого контакта предусмотрена своя ячейка. Теперь оба этих вида графики хранятся в одном файле и по умолчанию формируются системой автоматически в момент работы пользователя над составом соединителя.

Также доступно поконтактное изображение соединителя, при котором каждый контакт изображается в виде собственного УГО.

Переключение между видами графики доступно на всех этапах работы с изделием: как при создании соединителя, так и при вставке готового изделия в схему.

В УГО соединителей в табличном представлении добавлена новая колонка Адрес внешний, предназначенная для указания адресов подключений, находящихся за пределами текущего изделия. Её заполнение выполняется вручную в режиме редактирования соединителя.

Автоматическое округление длин КИ в отчётах

Реализовано автоматическое округление длин сегментов жгута и КИ в отчётах и чертежах. Для этого в команду Параметры документа в блок настроек 3D добавлена новая группа параметров Кабельные изделия.

Округление выполняется с выбираемой пользователем точностью, возможно округление в запас («только вверх»), округление длин в документах всех типов производится строго согласованно.

Проектирование жгута в контексте сборки

Жгут, входящий в сборочную единицу, теперь можно проектировать с привязкой к элементам основной сборки, так как в команде Изделие в 3D появился доступ к схеме сборочной единицы. Доступ появляется, если сборочная единица открыта в контексте сборки.

Для реализации задачи необходимо открыть фрагмент жгута в контексте сборки, запустить команду Изделие в 3D, выбрать элемент на схеме жгута, а затем выбрать 3D-коннекторы из сборки верхнего уровня. Коннекторы поступят в сборочную единицу как ссылочные элементы. Дальнейшая методика работы аналогична проектированию не электрических изделий методом сверху-вниз.

T-FLEX Анализ

Среди ключевых изменений приложения T-FLEX Анализ можно выделить следующие:

1. Добавлен выбор вариантов решения с учётом теории толстых и тонких оболочек.
2. Доработан диалог выбора тел или операций для отображения результатов с коэффициентами запаса.
3. Завершена работа по унификации материалов документа с материалами задач T-FLEX Анализа. Теперь любой материал, применяемый к задаче, является материалом документа.
4. Для решения задач КЭ-анализа в том числе реализована функциональность по сопоставлению материалов. См. выше раздел Материалы в T-FLEX CAD
5. Обновлены уроки в поставочном учебном пособии.

T-FLEX Динамика

Среди ключевых изменений приложения T-FLEX Динамика можно выделить следующие:

1. Добавлена возможность использования графиков для задания нагрузки "Перемещение" в задачах Динамики.
2. Расчёт кинетической энергии. Для датчиков Тело добавлена возможность расчёта кинетической энергии с последующим созданием результата в виде графика.
3. Добавлена возможность учёта контактов для тел с сопряжениями.

T-FLEX ЧПУ 17

Среди ключевых изменений приложения T-FLEX ЧПУ можно выделить следующие:

1. 5D обработка. В 5D позиционной «карман» с заданием тела детали в виде 3D фрагмента добавлена возможность изменения ВИ от слоя к слою.
2. 3D зонная обработка. Для 3D зонной цилиндрической "поверхности вращения" с заданием тела детали как 3D фрагмента реализовано управление ВИ как в пределах слоя, так и от слоя к слою.
3. 5D обработка. Добавлен алгоритм для 5D режима, описанный выше.
4. 3D фрагмент в качестве детали.При использовании 3D фрагмента в качестве детали реализовано точное задание первого (верхнего) слоя.
5. 5D обработка. Реализовано использование режима "5-координатная" с опцией "карман".
6. Обрезка телами. Добавлена обрезка телами в карман с опцией "плоскость 2.5D".
7. 2.5D обработка. В электроэрозионной и лазерной обработках добавлена опция Непрерывное резание.
8. 2.5D обработка. В электроэрозионной и лазерной обработках с выбором изображения добавлена возможность выбора детали, с которой начинается обработка.
9. 2.5D обработка. В электроэрозионной и лазерной обработках с выбором изображения добавлена возможность задания отдельных участков замкнутых контуров в произвольном порядке.
10. Карандашная обработка. Реализована возможность использования инструментального фрагмента с верхней режущей кромкой для карандашной обработки.
11. Тип схода/захода. В заход/cход по дуге в переключатель направления дуги добавлена позиция "Авто". Теперь проверка на зарез выполняется только при положении переключателя "Авто", что позволяет при необходимости установить направление дуги вручную.
12. 5D карман, 5D зонная обработка, 3D спираль, зачистка с фиксированной высотой гребешка. Реализована возможность использования инструмента с верхним скруглением.
13. Контроль зарезов. Реализована возможность учёта не режущей части инструмента.
14. Контроль зарезов. Реализована возможность использования параметрического 3D фрагмента в качестве инструмента.
15. 5D зонная обработка. Реализована возможность обработки фасок верхней или нижней режущей кромкой инструмента.
16. 5D зонная обработка. Добавлен переключатель направления "локального припуска".
17. 5D зонная обработка. Для 5D зонной с типом прохода Спираль реализована возможность задания 3D путей с резкими изломами.
18. 5D зонная обработка. Для 5D зонной с типом прохода Спираль реализована возможность наклона фрезы на заданный угол.
19. 3D врезание, 5D врезание, подвод/отвод и сход/заход с множественным выбором траекторий. Теперь из 1-й траектории в остальные копируются только измененные параметры.
20. 3D зонная "карман" и "поверхность вращения". Добавлена возможность выбора 2-х незамкнутых 3D путей, а также реализована возможность эффективного удлинения задающих 3D путей по касательной.
21. 5D зонная обработка. Реализована возможность одновременного использования поперечного отступа «по величине» и «в проходах».
22. Автоопределение оптимального вектора инструмента. Добавлена возможность автоопределения оптимального вектора инструмента для каждой точки траектории.

В настоящий момент к загрузке доступна версия T-FLEX CAD 17.0.32.0, в которой были улучшены стабильность работы и производительность системы, а также реализованы дополнительные замечания и предложения пользователей. Подробнее о новых возможностях версии T-FLEX CAD 17.0.32.0.
