Использование материала T‑FLEX DOCs

T‑FLEX DOCs позволяет вести справочник материалов, применяемых на предприятии. Данные этого справочника могут быть использованы для конструкторского проектирования в режиме интеграции.

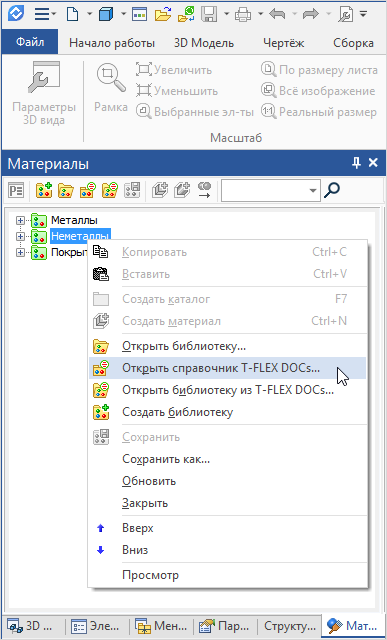

Чтобы подключить справочник материалов к T‑FLEX CAD, необходимо в служебном окне Материалы вызвать команду контекстного меню Открыть справочник T‑FLEX DOCs.

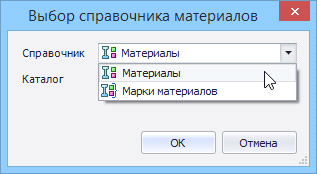

Для выбора будет предложено несколько справочников T‑FLEX DOCs:

✓"Материалы" – ограничительный перечень материалов, используемых на предприятии;

✓"Марки материалов" – совокупная справочная библиотека марок материалов.



Более подробно о справочниках материалов в T‑FLEX DOCs будет рассказано в разделе "Материалы".





Если необходимо подключить к T‑FLEX CAD не весь справочник, а отдельную подборку материалов, можно воспользоваться полем Каталог, в котором указывается имя каталога справочника.



О каталогах будет рассказано в главе "Каталоги" раздела "Настройки представления данных в окнах".



Подключённый справочник будет обозначен иконкой .



Библиотеки материалов T‑FLEX CAD следует закрыть во избежание путаницы.

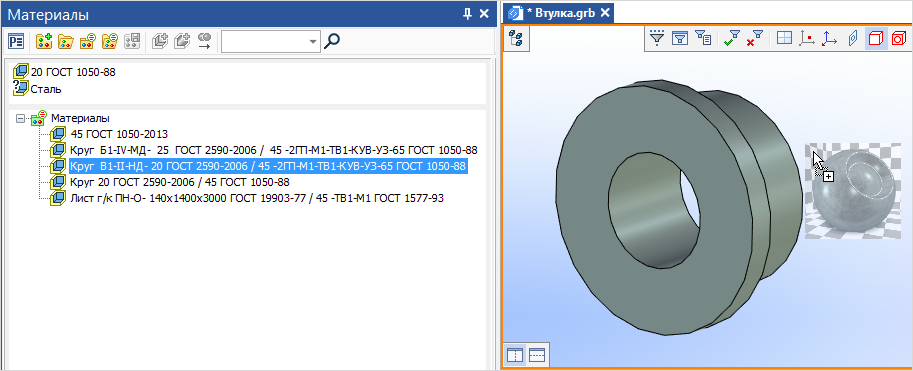

Назначить выбранный из подключённого справочника материал в качестве материала детали можно путём перетаскивания его в рабочую область окна 3D-модели.





Откроется окно, предлагающее следующие настройки:

✓Изменить материал тела – материал детали будет изменён на выбранный из справочника материалов.

✓Задать как основной материал – выбранный материал будет отмечен, как основной материал детали. Сведения о материале попадут в основную надпись чертежа.

✓Добавить в структуру изделия – выбранный материал отобразится в структуре изделия.





Если для материала в T‑FLEX DOCs заданы визуальные свойства (из справочника "Визуальные свойства материалов"), они будут использованы для его отображения в T‑FLEX CAD. В числе прочих параметров при необходимости могут быть указаны и параметры текстуры, а также параметры штриховки, изображающей данный материал на сечениях детали.



Более подробная информация содержится в главе "Справочник "Визуальные свойства материалов" раздела "Материалы".

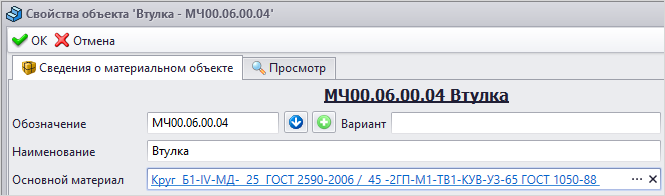

Сведения о материале, который задан как основной, при сохранении структуры изделия в T‑FLEX DOCs попадают в поле Основной материал окна свойств детали в справочнике T‑FLEX DOCs "Номенклатура и изделия".





Если в качестве основного материала детали используется материал из библиотеки T‑FLEX CAD, при сохранении структуры изделия в T‑FLEX DOCs такой материал будет создан в справочнике "Материалы", но при этом заполняется только поле Сводное наименование.

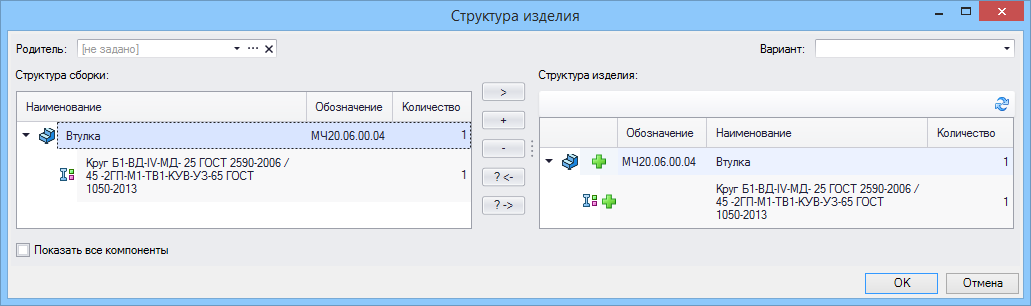

При добавлении материала в структуру изделия он отображается в качестве дочернего номенклатурного объекта детали.





Помимо описанного выше способа, добавить материал детали в T‑FLEX DOCs можно с помощью команды





Данный способ используется только для совместимости с предыдущими версиями T‑FLEX DOCs.
