Работа в режиме интеграции с CAD-системами

Режим интеграции позволяет осуществлять обмен данными между T‑FLEX DOCs и CAD‑системой, синхронизировать данные между моделью изделия в CAD‑системе и его параметрами в T‑FLEX DOCs.



Для работы с чертежами и моделями в среде T‑FLEX DOCs необходимо выполнить интеграцию с CAD‑системой, в которой они были разработаны. Интеграция возможна с T‑FLEX CAD и другими CAD‑системами: SOLIDWORKS, PTC Creo, Autodesk Inventor, AutoCAD, Siemens NX, Solid Edge, КОМПАС‑3D.

Для работы в режиме интеграции необходимо наличие соответствующих модулей T‑FLEX DOCs. Модуль интеграции с T‑FLEX CAD входит в состав конфигурации "PDM", модули интеграции с другими CAD‑системами приобретаются отдельно.



Для включения интеграции с внешними приложениями предназначена специальная утилита "Средство настройки интеграции T‑FLEX DOCs". Запустить данную утилиту можно щелчком левой кнопкой мыши по её названию в списке Все приложения меню Пуск (для Microsoft Windows 10), на экране Приложения (для Microsoft Windows 8) или в списке Все программы меню Пуск (для более ранних версий Microsoft Windows).

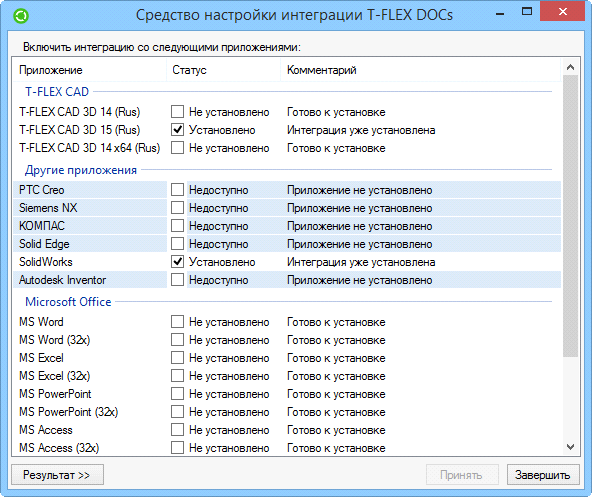

В открывшемся окне представлен список доступных для интеграции приложений, а также информация о возможности установки интеграции с каждым из них. Пользователю необходимо отметить флагами те приложения, с которыми требуется настроить интеграцию, и нажать на кнопку [Принять].





Для отключения интеграции с выбранным приложением следует снять соответствующий флаг.
