Включение режима интеграции

Включение режима интеграции осуществляется в окне T‑FLEX CAD Установки, которое может быть вызвано двумя способами:

✓командой меню Настройка > Установки (кнопка в верхнем правом углу окна T‑FLEX CAD);

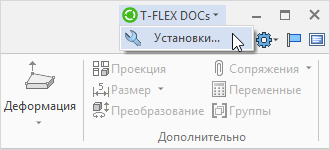

✓командой специального меню T‑FLEX DOCs > Установки.

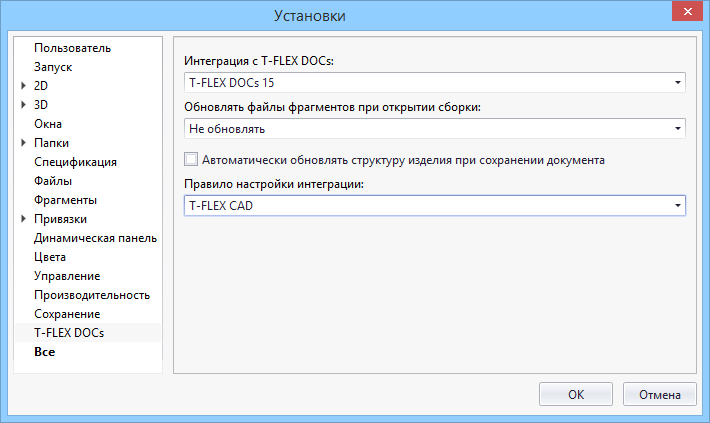

В окне Установки необходимо выбрать пункт T‑FLEX DOCs и задать необходимые параметры интеграции.





Если на компьютере установлено несколько версий T‑FLEX DOCs, то в списке Интеграция с T‑FLEX DOCs можно выбрать, с какой из них осуществлять интеграцию. Пункт Нет означает, что интеграция отключена.

Параметр Обновлять файлы фрагментов при открытии сборки отвечает за актуальность файлов фрагментов в рабочей папке T‑FLEX DOCs. Данный параметр может иметь следующие значения:

✓Не обновлять – сборка будет открыта с той версией файла фрагмента, которая находится в рабочей папке текущего пользователя.

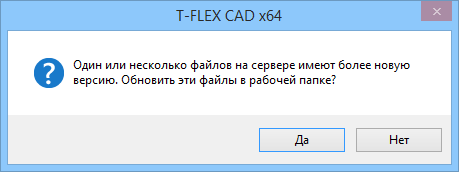

✓Проверить и спросить – если на сервере находится более новая версия файла фрагмента, чем в рабочей папке пользователя, при открытии сборки появится системный запрос об обновлении файла.





✓Обновлять – при открытии сборки файлы её фрагментов обновятся автоматически.

В случае, когда установлен флаг Автоматически обновлять структуру изделия при сохранении документа, окно сохранения структуры изделия в T‑FLEX DOCs вызывается автоматически при каждом сохранении документа T‑FLEX CAD.



Более подробно о сохранении структуры изделия в T‑FLEX DOCs будет рассказано в подпараграфе "Сохранение структуры сборки в T‑FLEX DOCs".



Также в окне Установки указывается имя правила настройки интеграции из справочника "Правила настройки интеграции приложений", которое устанавливает соответствие параметров T‑FLEX CAD и T‑FLEX DOCs.



Список правил интеграции доступен в окне Установки только после подключения к T‑FLEX DOCs.

Правила настройки интеграции создаёт пользователь с правами администратора T‑FLEX DOCs.



Настройки интеграции вступают в силу после перезагрузки T‑FLEX CAD.

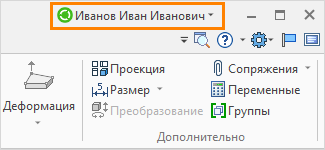

При запуске T‑FLEX CAD в режиме интеграции будет появляться окно подключения к T‑FLEX DOCs, в котором пользователю следует ввести логин и пароль для входа. Имя пользователя, который осуществил вход в систему, отображается в строке заголовка главного окна T‑FLEX CAD.





При нажатии на имя подключённого пользователя становится доступна команда Отключиться от T‑FLEX DOCs. С помощью данной команды текущий пользователь может осуществить выход из T‑FLEX DOCs. Главное окно T‑FLEX CAD при этом останется открытым. Для повторного подключения используется команда меню T‑FLEX DOCs > Подключиться к T‑FLEX DOCs.

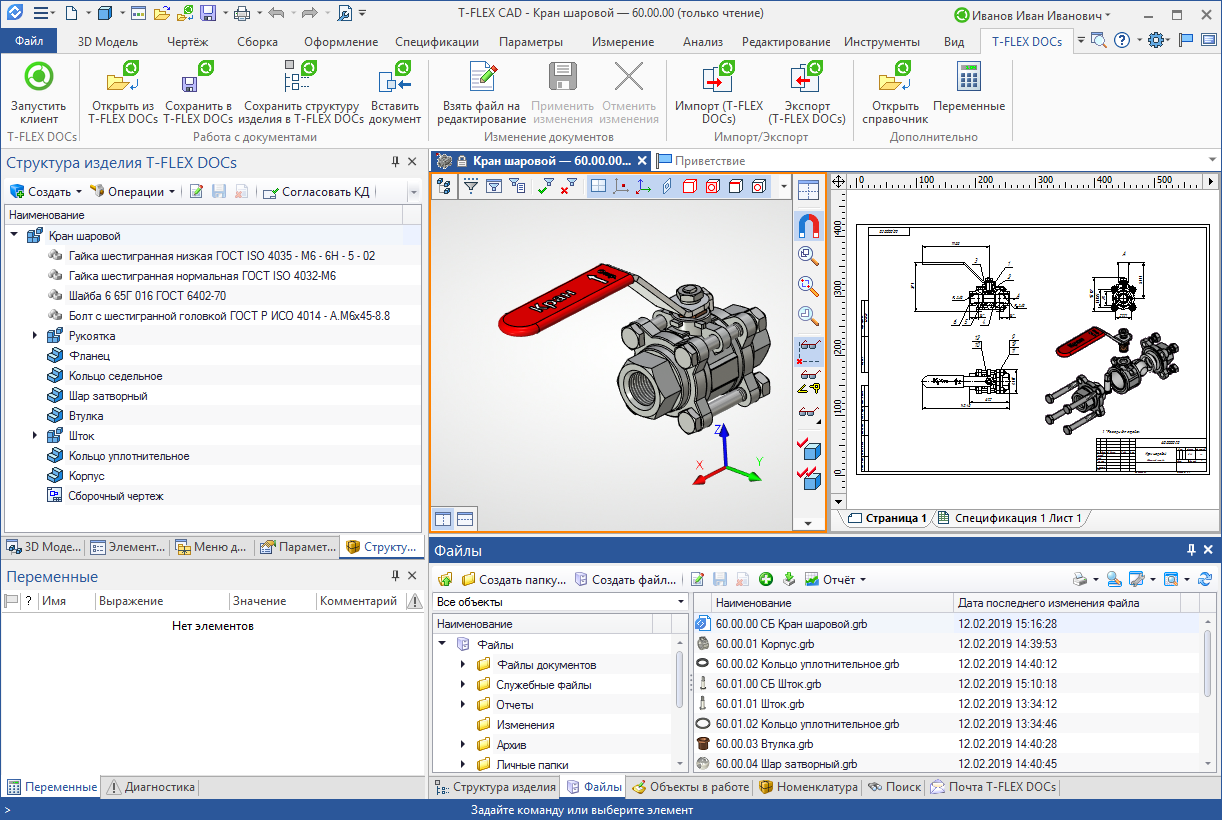

В режиме интеграции в главном окне T‑FLEX CAD дополнительно отображаются вкладки окон T‑FLEX DOCs, наиболее часто используемых в работе конструктора:

✓Номенклатура T‑FLEX DOCs – окно справочника "Номенклатура и изделия".

✓Объекты в работе T‑FLEX DOCs – системное окно Объекты в работе.

✓Поиск T‑FLEX DOCs – системное окно Поиск.

✓Почта T‑FLEX DOCs – системное окно Почта.

✓Структура изделия T‑FLEX DOCs – окно, отображающее структуру открытой сборки, хранящуюся в справочнике "Номенклатура и изделия".

✓Файлы T‑FLEX DOCs – окно справочника "Файлы".





Окна других справочников T‑FLEX DOCs при необходимости могут быть открыты пользователем дополнительно с помощью команды

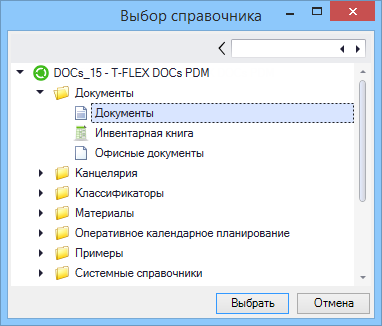

В появившемся окне необходимо выбрать требуемый справочник.





Выбранный справочник откроется в плавающем окне, которое пользователь может закрепить в главном окне T‑FLEX CAD удобным для себя образом.



Данное действие аналогично настройке расположения плавающего окна в главном окне T‑FLEX DOCs, которое рассмотрено в подпараграфе "Настройка расположения рабочего окна" параграфа "Основные настройки внешнего вида окна" главы "Элементы интерфейса" раздела "Быстрый старт".



Помимо этого, в текстовом меню и ленте T‑FLEX CAD, запущенном в режиме интеграции, появятся дополнительные команды для работы с T‑FLEX DOCs.
