Сохранение структуры сборки в T‑FLEX DOCs

3D‑сборка, созданная в T‑FLEX CAD, может быть сохранена в T‑FLEX DOCs как объект номенклатуры со своей структурой.

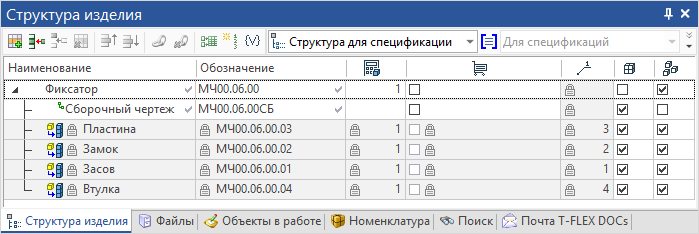

Для этого в T‑FLEX CAD должны быть заполнены данные структуры изделия (служебное окно Структура изделия).



Структура изделия, которая будет сохранена в T‑FLEX DOCs, формируется на основе структуры, созданной в T‑FLEX CAD.





Вызов команды:

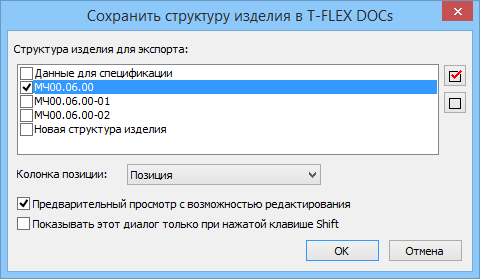

Откроется окно с выбором структуры для экспорта в T‑FLEX DOCs. В списке отображаются имена структур, которые имеет данная сборка в T‑FLEX CAD.

Если выбрать пункт Новая структура изделия, то будет создана новая структура сборки T‑FLEX CAD в окне Структура изделия. В параметрах данной структуры сборки будет автоматически установлен флаг Структура изделия для экспорта в T‑FLEX DOCs. Это означает, что при экспорте сборки в T‑FLEX DOCs будет сохраняться отмеченная структура.



Список Колонка позиции используется при сохранении в T‑FLEX DOCs сборки, имеющей исполнения.





Далее указывается папка в справочнике "Файлы" для сохранения файла сборки.

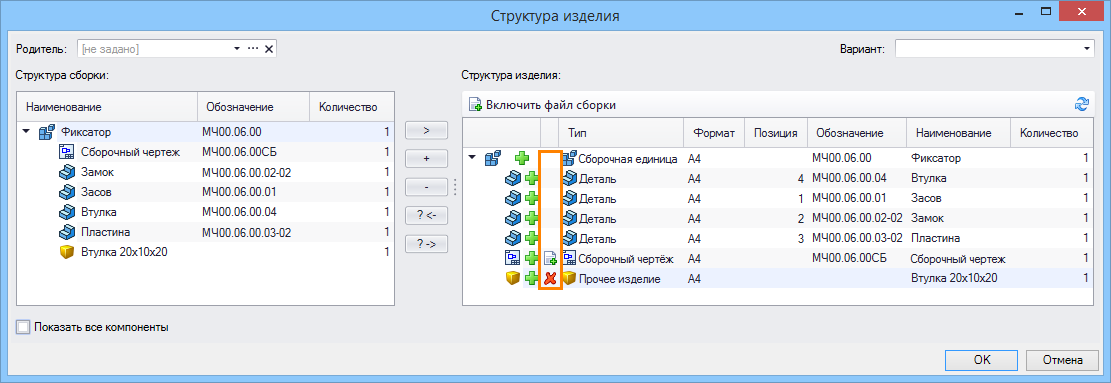

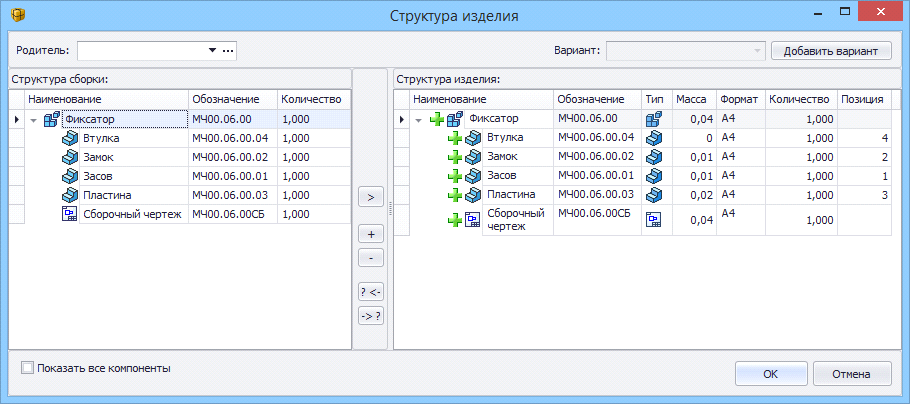

После этого на экране появится окно управления структурой изделия. В левой части окна отображается выбранная структура сборки T‑FLEX CAD, в правой – сформированная на её основе структура изделия T‑FLEX DOCs.



При первом открытии окна управления структурой изделия порядок колонок в окне повторяет порядок записей в правиле настройки интеграции. При необходимости текущий пользователь может изменить установленный порядок колонок, используя способ перетаскивания или инструменты вкладки Колонки окна Настройка окна. Эти настройки сохраняются для текущего пользователя при последующих вызовах окна Структура изделия.





В окне управления структурой изделия не будут отображаться фрагменты сборки с незаполненными данными структуры изделия. Для их отображения в структуре сборки следует установить флаг Показать все компоненты, а затем сформировать структуру изделия T‑FLEX DOCs вручную. В этом случае фрагменту сборки в качестве наименования автоматически присваивается имя его файла.



Способ сохранения в T‑FLEX DOCs элементов библиотеки "Стандартные изделия", входящих в текущую сборку, зависит от положения флага Не проверять путь файла на принадлежность конфигурации "Стандартные изделия" при сохранении СИ в T‑FLEX DOCs в параметрах выбранной структуры сборки. При снятом флаге элементы вышеуказанной библиотеки будут сохранены в справочник T‑FLEX DOCs "Номенклатура и изделия" с типом "Стандартное изделие" независимо от значения параметра T‑FLEX CAD "Раздел". Если данный флаг установлен, тип элемента библиотеки при сохранении в T‑FLEX DOCs будет определяться значением параметра "Раздел".



Более подробно о работе с пользовательскими библиотеками в режиме интеграции рассказано в подпараграфе "Работа с пользовательскими библиотеками".



Управлять создаваемой структурой изделия можно с помощью кнопок:

✓ – добавляет выбранный объект структуры сборки в структуру изделия.

✓ – создаёт новый объект в структуре изделия.

✓ – удаляет объект из структуры изделия.

✓ – показывает объект структуры сборки, соответствующий выбранному объекту структуры изделия.

✓ – показывает объект структуры изделия, соответствующий выбранному объекту структуры сборки.



Значения передаваемых в T‑FLEX DOCs параметров при необходимости могут быть отредактированы вручную.



Если в составе сборки присутствует деталь без чертежа, то при сохранении сборки в T‑FLEX DOCs к такой детали по умолчанию будет прикреплён файл сборки. Чтобы отключить файл сборки от детали без чертежа, необходимо выбрать её в правой части окна управления структурой изделия и нажать на кнопку панели инструментов. Обратное действие выполняется нажатием на кнопку .



Для визуализации режима подключения необходимо отобразить в окне Структура изделия колонку Статус подключения сборки к детали без чертежа.





В поле Родитель указывается объект справочника "Номенклатура и изделия", в который должен входить создаваемый объект номенклатуры.

Структура сборки T‑FLEX CAD может быть также сохранена в T‑FLEX DOCs в качестве альтернативного варианта уже существующей в справочнике "Номенклатура и изделия" структуры изделия. В этом случае имя варианта вводится в поле Вариант в окне управления структурой изделия вручную или выбирается из списка существующих в T‑FLEX DOCs вариантов. Добавить имя варианта в список можно также с помощью кнопки [Добавить вариант].



При изменении структуры сборки T‑FLEX CAD требуется её повторное сохранение в T‑FLEX DOCs. В результате произойдёт корректировка структуры изделия в справочнике "Номенклатура и изделия" (добавление или удаление объектов, изменение параметров вхождения).
