Интеграция компонентов комплекса T-FLEX PLM как эффективный инструмент цифровизации предприятий в рамках индустрии 4.0

В статье рассмотрены базовые принципы бесшовной интеграции компонентов комплекса T-FLEX PLM на примере T-FLEX CAD и T-FLEX DOCs. Указаны ключевые преимущества выбора программного комплекса от одного разработчика, а также даны представления о том, какие настройки упростят работу инженера-конструктора в режиме интеграции с системой документооборота.

Современные цифровые технологии малоэффективны без комплексных решений и глубоких интеграционных процессов между разными компонентами IT-ландшафта предприятия - поэтому сегодня особенно актуально говорить о действительно бесшовной интеграции, которая чаще всего наиболее эффективна при выборе программного комплекса от одного разработчика. Не даром крупные компании и корпорации при выборе программного продукта руководствуются не просто готовым решением, а возможностью его масштабирования и компетенцией IT-разработчика, готового покрыть потребности разнообразных этапов жизненного цикла продукта заказчика в цифровом виде.

Рис. 1 Планирование и контроль на этапах ЖЦИ

Цифровизация промышленности - инструмент повышения эффективности производства, позволяющий получить первые результаты уже в течение первого года. Поэтому в условиях жесткой конкуренции внедрение современных IT-технологий на отечественных предприятиях нужно начинать не через десять лет, а прямо сейчас или даже «вчера». Уверен, эта мысль актуальна для российской экономики, и государство посылает соответствующие сигналы к действию нашей промышленности - по сути, возможность выбора участвовать в этом мероприятии или быть за бортом мирового тренда.

В рамках данной статьи предлагается подробно рассмотреть возможности интеграции систем T-FLEX CAD и T-FLEX DOCs - как наиболее важных направлений электронного конструкторского документооборота.
Мы уверены, что сегодня программный комплекс T-FLEX PLM позволяет решать задачи КТПП в абсолютном большинстве отраслей промышленности: от проектирования сложнейших авиационных и аэрокосмических изделий до разработки потребительских товаров. Рассмотрим инструменты, которые обеспечат решение описанной задачи.

Что даёт интеграция T-FLEX CAD и T-FLEX DOCs, какие выгоды и преимущества получают предприятия при внедрении этих компонентов?

1. Единая среда разработки изделий и взаимодополняющие интерфейсные решения: мы убеждены - применение модуля не должно усложнять процесс работы конструктора, поэтому большое внимание уделяется именно единому интерфейсу – это одно из самых приятных в интеграции T-FLEX CAD и T-FLEX DOСs. Так, первоначальное включение режима интеграции происходит всего одной кнопкой:

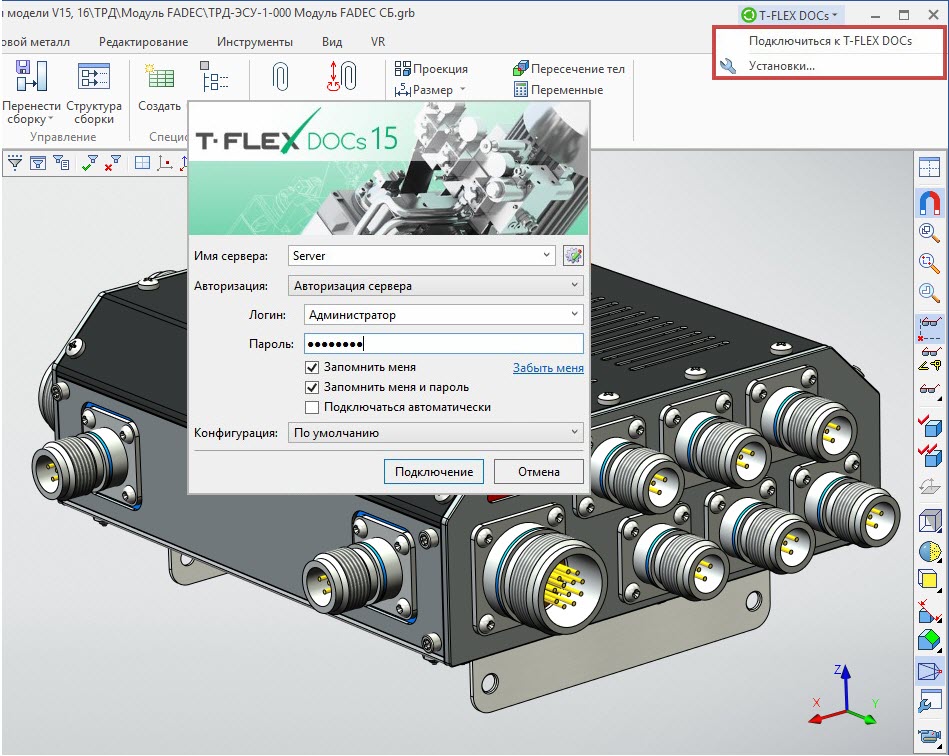

Рис. 2 Включение режима интеграции в T-FLEX CAD

Из удобного: буквально любое окно системы документооборота T-FLEX DOCs можно открыть и закрепить в T-FLEX CAD для использования объектов справочников в документе CAD-системы. Например, Почта - специальный инструмент, который позволяет коммуницировать между пользователями комплекса T-FLEX PLM из окна CAD-системы. В отличие от сторонних решений пересылка сообщений не приводит к дублированию файлов/данных, что крайне важно в рамках коллективной работы. Т.о., это позволяет объединять в единое целое работу любых подразделений предприятия: от канцелярии до конструкторско-технологических служб.

Рис. 3 Подключение окна T-FLEX DOCs в интерфейс T-FLEX CAD

Ещё примеры: единый справочник с ограничительным списком материалов, корпоративные параметрические библиотеки изделий многократного использования, наполнение которых ведется централизовано в PDM - при редактировании и сохранении компонента изменения приходят в CAD-систему на каждое рабочее место.

Отдельно стоит отметить встроенную поисковую систему, которая отображает запросы с учетом распределенных доступов, а также подсистему заимствований уже готовых наработок, работающей в прозрачном режиме между окнами списка Номенклатуры изделий предприятия и открытым документом в CAD-системе. При этом IT-структурам небольших компаний и целых корпораций нет необходимости заботиться о настройках АРМ на каждом рабочем месте, т.к. администрирование максимально облегчено. На одном рабочем месте настраивается подключение необходимых справочников для работы c T-FLEX CAD, которое происходит буквально в пару кликов, настраивается интерфейс системы: цвет, интерфейсный состав ленты CAD-системы, список прототипов документов, список генерируемых отчётов, таких как спецификации, ведомости и т.п., и далее эти настройки централизованно автоматически при входе в режим интеграции подключаются группе пользователей или всему предприятию:

Ris41.jpg Ris42.jpg
Рис. 4 Настройка корпоративных параметрических библиотек стандартных изделий и подключение ограничительного перечня материалов.

2. Обмен данными между T-FLEX DOCs и T-FLEX CAD: так, модель изделия из T-FLEX CAD преобразуется в иерархическую структуру состава изделия, его составляющих и их параметров в PDM-системе.  И наоборот - структура изделия в T-FLEX DOCs, имеющая описание каждой компоненты изделия, передается в CAD-систему.


Рис. 5 Выделение компонента в окне T-FLEX DOCs приводит к подсветке узла в окне T-FLEX CAD.

При этом, сохранение моделей в защищенную среду PDM-системы приводит к верификации данных в автоматическом режиме на предмет уникальности, проверки правил входимости разных типов справочника Номенклатуры друг в друга, корректности введённых данных и т.д.
Отмечу, что сохранение составов сборок с многообразием исполнений происходит также в несколько кликов:

Рис. 6 Сохранение в T-FLEX DOCs изделия с исполнениями

3. Синхронизация данных между моделью изделия в CAD-системе и его параметрами в T-FLEX DOCs. При синхронизации можно указывать направление - это позволяет ассоциативно менять данные в любом из источников – что приведёт к тому, что параметры будут автоматически изменены в смежном компоненте комплекса T-FLEX PLM, тем самым образуя сквозную цепочку разработки продукта. Кстати, изменения могут затронуть и геометрические параметры: тем самым можно конфигурировать изделия. Настройка передачи параметров, ввод новых типов не требует знания программирования и легко настраивается на уровне администрирования:

Рис. 7 Настройка обмена данными между CAD и PDM-системами для T-FLEX CAD.

4. Визуализация результатов сравнения данных позволяет наглядно представлять изменения в параметрах изделия в результате обновления, ведь доработки изделия на этапе проектирования - задача не редкая.



Рис. 8 Визуализация изменений состава изделия в процессе проработки модели под управлением T-FLEX DOCs.

5. Обеспечение обработки запросов на модификацию с резервацией (check-in/check-out) для поддержки одновременной работы нескольких пользователей, обработка доступов. Тут нужно сказать, что работа конструктора в режиме интеграции будет максимально эффективна и удобна, т.к. упорядочивается под управлением T-FLEX DOCs - когда компоновочная геометрия раздается в виде задания с необходимым описанием по конкретным исполнителям для распараллеливания работ непосредственно в окно T-FLEX CAD:



Рис. 9 Получение задания в виде компоновочной геометрии и детализированного узла.

В режиме интеграции есть отличный инструмент-помощник, который является мостом между CAD-системой и PDM-системой – это окно Структуры изделия, позволяющее создавать, конфигурировать и видеть разные составы изделий, а также сохранять их в T-FLEX DOCs даже из предыдущих версий T-FLEX CAD, когда предприятие становится готовым к цифровой автоматизации и переходу к более прогрессивным методам коллективной работы.

Рис. 10 Структура изделия в T-FLEX CAD для ведения состава изделия

Запуск бизнес-процесса согласования конструкторской документации (или любого другого бизнес-процесса) также доступен из окна CAD-системы. Процесс приведет к задействованию сразу целой группы ответственных лиц. При этом можно отслеживать текущую стадию согласования на общей Схеме процесса: для понимания, где «задержался» документ. Тут же можно сформировать любой настроенный отчёт по составу изделия: ведомость материалов, ведомость покупных изделий и т.п.

Рис. 11 Штатный механизм согласования КД и схема бизнес-процесса.

Конечно, программный комплекс не должен замыкаться лишь на своих компонентах, и зачастую на первичных этапах внедрения отечественного PLM-комплекса стоит задача максимально упростить процесс перехода с других систем. Для этого есть все возможности: ранее мы публиковали статью, посвященную интеграции T-FLEX DOCs со сторонними CAD-системами, куда вот-вот еще должна войти поддержка интеграции системы CATIA:

Рис. 12 Список поддерживаемых модулей интеграции с T-FLEX DOCs.

Не стоит забывать, что сам T-FLEX CAD умеет импортировать геометрию из абсолютного большинства сторонних CAD-систем с поддержкой ассоциативного обновления. Всё это позволяет организовать мульти-CAD среду разработки разными способами, объединяя в одно целое разные подразделения предприятие: как со стороны PDM, так и со стороны CAD-системы. Методы работы можно комбинировать.

Кроме того, существует множество удобных интерфейсных и функциональных решений для сторонних CAD-систем:

  1. Сохранение составов изделий в автоматическом режиме;
  2. Ассоциативная передача параметров;
  3. Просмотр файлов поддерживаемых форматов без обязательной установки на рабочие места сторонних систем;
  4. Составы изделий, сохраненные в формате сторонних CAD-систем, заимствуются из T-FLEX DOCs простым drag&drop’ом объектов из окна справочника Номенклатура в сцену T-FLEX CAD. При этом сохраняется ассоциативность на файлы сторонних форматов;

Рис. 13 Заимствование модели стороннего формата из T-FLEX DOCs в T-FLEX CAD

6. Штатные возможностях PDM-системы, такие как: поддержка версионности объектов, генерации разнообразных отчётов по полученным составам изделий и прочее.

Однако, есть уверенность, что зачастую интеграция между продуктами разных фирм-разработчиков может накладывать некоторые ограничения на функциональность или удобство использования, поддержку обновлений систем и др.

Избранный вектор развития своих собственных продуктов компанией Топ Системы через единую платформу T-FLEX PLM позволяет максимально эффективно и эргономично расширять возможности своих решений, что важно для конечного пользователя - и это даёт действительно сквозное решение, о чём мы не раз писали в своих материалах. Здесь также нужно сказать: никто так не заинтересован в предоставлении и внедрении передовых технологий на отечественных предприятиях, как российский IT – разработчик по понятным причинам.

Не так давно (на весеннем IT-Форуме 2019) мы анонсировали расширение функциональных возможностей для режима интеграции компонентов комплекса T-FLEX PLM 17-ой версии: новые режимы просмотра моделей в T-FLEX DOCs, новые инструменты коллективного аннотирования документов, конфигурирование составов изделий и еще много интересного, что предполагает написания новых материалов на эту тему.
