T-FLEX Пружины - Библиотека пружин с встроенными расчётами

T-FLEX Пружины представляет из себя набор библиотечных файлов, интегрированных в библиотеку стандартных изделий, с возможностью выполнения расчётов. Библиотека позволяет создавать и рассчитывать как 3D модели, так и 2D чертежи пружин. 2D чертежи могут представлять из себя 2D фрагменты без размеров для использования в 2D сборках или готовые оформленные чертежи по ЕСКД с размерами и рассчитанный диаграммой.

Библиотека содержит следующие типы пружин:

  • Пружины сжатия-растяжения. Методика расчёта по ГОСТ 13764-86, ГОСТ 13765-86;

10 Пружина сжатия-растяжения.png
  • Пружины тарельчатые. Методика расчёта по ГОСТ 3057-90;

10 Пружина сжатия-растяжения.png

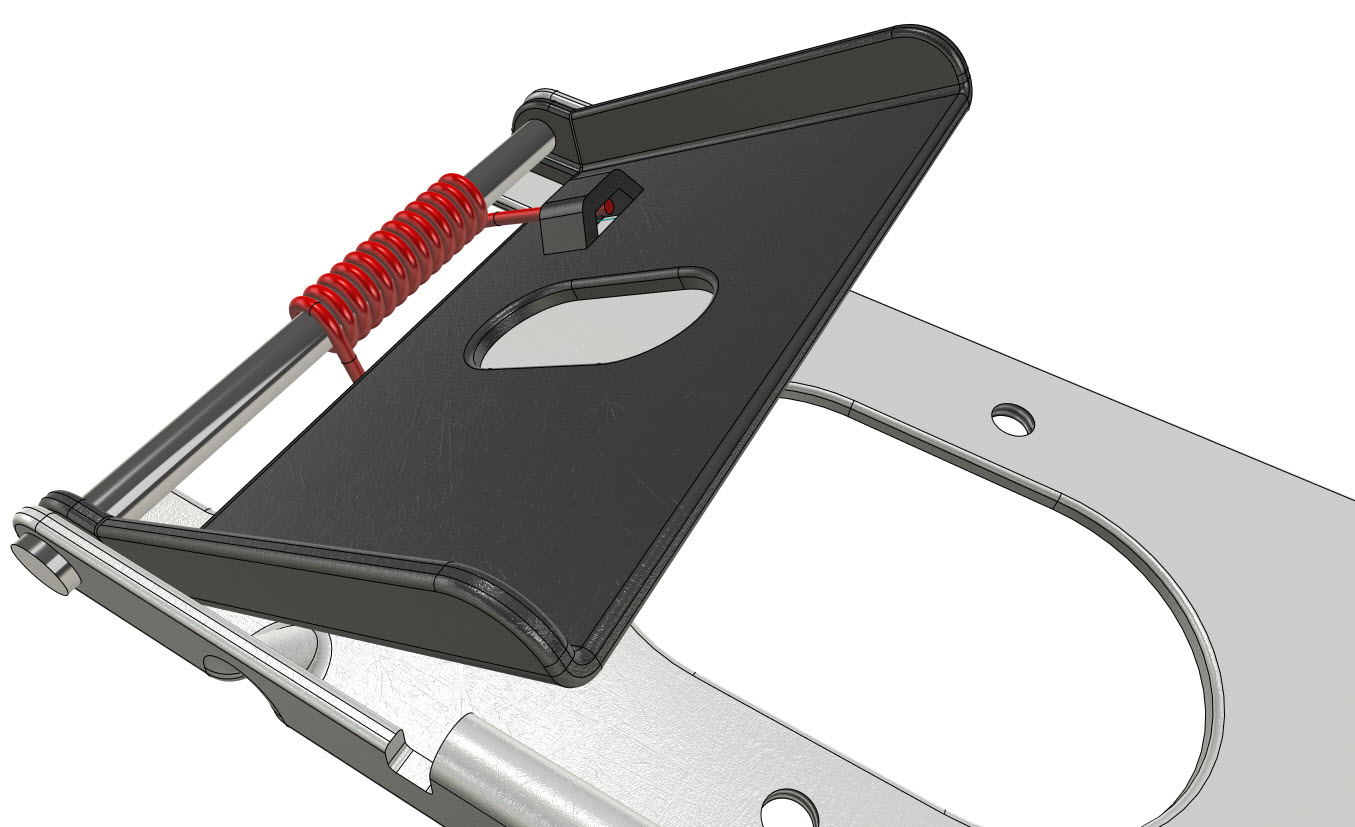

  • Пружины кручения. Методика расчёта по ОСТ 3-2561-91.

10 Пружина сжатия-растяжения.png

Общая методика работы с библиотекой пружин сведена к выполнению нескольких простых шагов:

  • Выбору класса пружины;
  • Вводу исходных данных;
  • Выбору основных параметров пружины, направления навивки, параметров крайних витков, материала заготовки, покрытия и др.;
  • Вводу параметров чертежа и 3D модели;
  • Получению параметров рассчитанной пружины в её промежуточном положении;
  • Просмотру результатов расчёта пружины (выполняется в специальном диалоге).
