Связь параметров T‑FLEX DOCs со свойствами документа AutoCAD

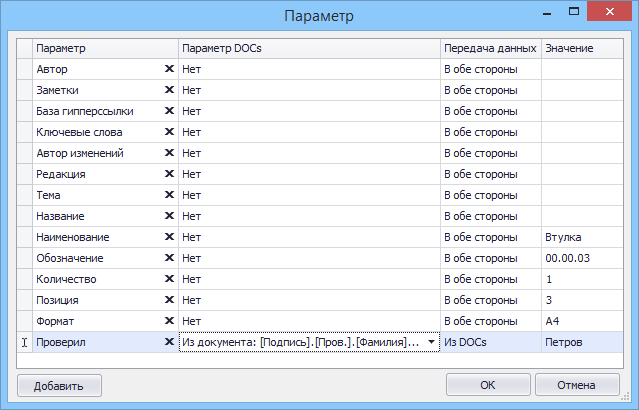

Кнопка панели инструментов T‑FLEX DOCs вызывает окно связи параметров T‑FLEX DOCs со свойствами документа AutoCAD.





Колонка Параметр содержит свойства текущего документа AutoCAD, заданные в окне Свойства чертежа. Дополнить список свойств можно с помощью кнопки [Добавить].



О задании свойств документа AutoCAD в окне Свойства чертежа рассказано в подпараграфе "Сохранение структуры сборки в T‑FLEX DOCs".

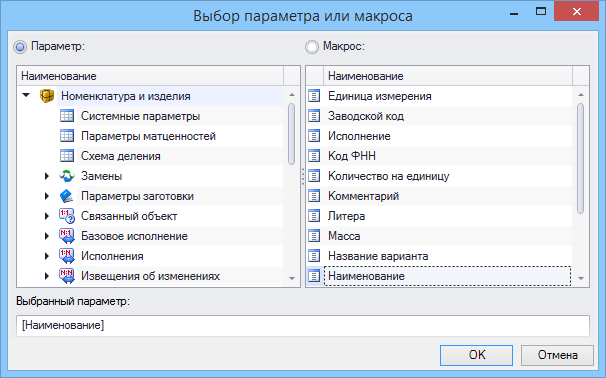

Для тех свойств документа AutoCAD, значения которых требуется синхронизировать, в колонке Параметр DOCs необходимо задать соответствующий параметр T‑FLEX DOCs. Для этого в поле Параметр DOCs сначала следует указать, из какого справочника T‑FLEX DOCs будет осуществляться выбор параметра:

✓из справочника "Файлы",

✓из справочника "Номенклатура и изделия",

✓из справочника "Документы".





Колонка Передача данных позволяет задать направление синхронизации параметров:

✓из AutoCAD в T‑FLEX DOCs,

✓из T‑FLEX DOCs в AutoCAD,

✓в обоих направлениях.

Для просмотра и изменения значений свойств документа AutoCAD предназначена колонка Значение.

В зависимости от направления передачи данных, синхронизация указанных параметров осуществляется при сохранении структуры изделия в T‑FLEX DOCs нажатием на кнопку панели инструментов T‑FLEX DOCs или при открытии текущего файла AutoCAD из справочника T‑FLEX DOCs "Файлы".
