Сохранение структуры сборки в T‑FLEX DOCs

Документ AutoCAD, содержащий внешние ссылки, может быть сохранён в T‑FLEX DOCs как объект номенклатуры со своей структурой.



Работа с блоками AutoCAD не поддерживается.

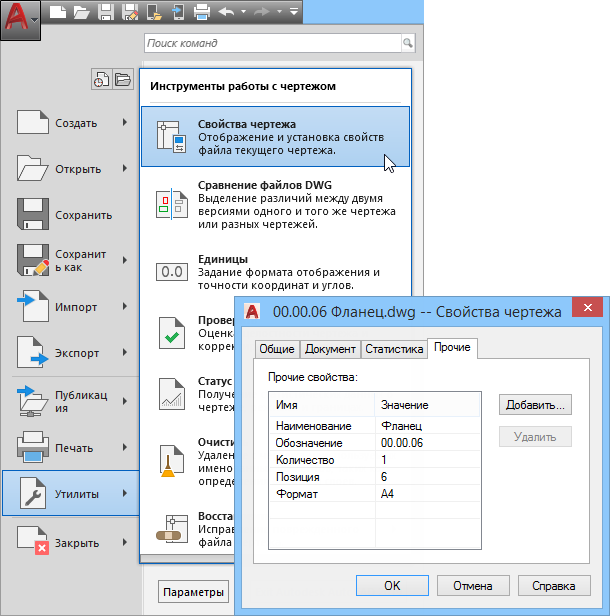

Предварительно для текущего и связанных с ним документов AutoCAD необходимо задать соответствующие свойства для передачи в справочник "Номенклатура и изделия" (наименование, обозначение, массу и др.). Список свойств документа находится на вкладке Прочие окна Свойства чертежа, которое открывается командой Утилиты > Свойства чертежа меню приложения. Для добавления нового свойства используется кнопка [Добавить].

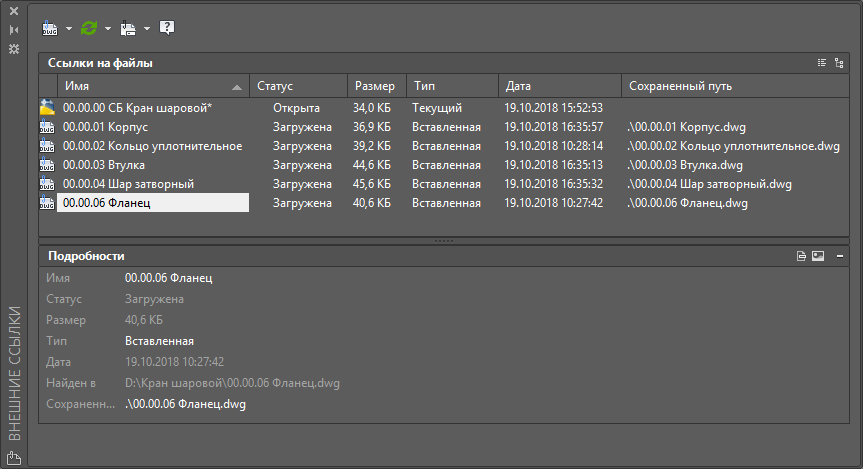

Список внешних ссылок документа AutoCAD отображается на палитре Внешние ссылки.





Для вызова палитры используется команда

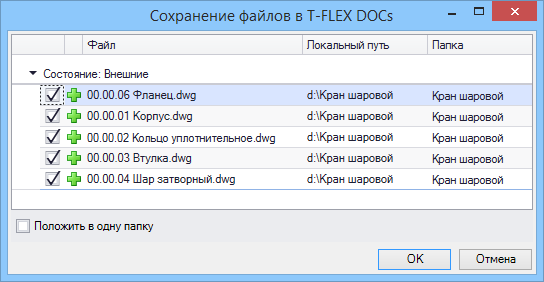

Сохранение сборки AutoCAD в виде структуры изделия T‑FLEX DOCs осуществляется с помощью кнопки панели инструментов T‑FLEX DOCs. При нажатии на данную кнопку сначала появится окно сохранения файла текущего документа AutoCAD в справочник T‑FLEX DOCs "Файлы", а затем – окно сохранения файлов связанных документов.





После того, как файлы будут сохранены, откроется окно управления структурой изделия. В левой части окна отображается структура сборки AutoCAD, в правой – сформированная на её основе структура изделия T‑FLEX DOCs.





По умолчанию в окне управления структурой изделия не отображаются компоненты сборки AutoCAD, у которых не заданы свойства для передачи в справочник T‑FLEX DOCs "Номенклатура и изделия". Для отображения в структуре сборки таких компонентов следует установить флаг Показать все компоненты, а затем сформировать структуру изделия T‑FLEX DOCs вручную. В этом случае компоненту сборки в качестве наименования автоматически присваивается имя его файла.



Управлять создаваемой структурой изделия можно с помощью кнопок:

✓ – добавляет выбранный объект структуры сборки AutoCAD в структуру изделия T‑FLEX DOCs.

✓ – создаёт новый объект в структуре изделия T‑FLEX DOCs.

✓ – удаляет объект из структуры изделия T‑FLEX DOCs.

✓ – показывает объект структуры сборки AutoCAD, соответствующий выбранному объекту структуры изделия T‑FLEX DOCs.

✓ – показывает объект структуры изделия T‑FLEX DOCs, соответствующий выбранному объекту структуры сборки AutoCAD.



Значения передаваемых в T‑FLEX DOCs параметров при необходимости могут быть отредактированы вручную.



В поле Родитель указывается объект справочника "Номенклатура и изделия", в который должен входить создаваемый объект номенклатуры.

Структура сборки AutoCAD может быть также сохранена в T‑FLEX DOCs в качестве альтернативного варианта уже существующей в справочнике "Номенклатура и изделия" структуры изделия. В этом случае имя варианта вводится в поле Вариант в окне управления структурой изделия вручную или выбирается из списка существующих в T‑FLEX DOCs вариантов.



При изменении структуры сборки AutoCAD требуется её повторное сохранение в T‑FLEX DOCs. В результате произойдёт корректировка структуры изделия в справочнике "Номенклатура и изделия" (добавление или удаление объектов, изменение параметров вхождения).
