Передача материала детали в T‑FLEX DOCs

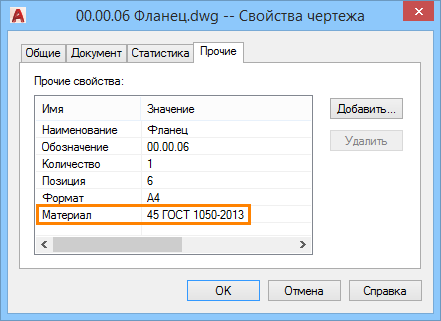

Для передачи наименования материала детали из чертежа AutoCAD в свойства номенклатурного объекта T‑FLEX DOCs необходимо, чтобы оно было задано в виде свойства документа. Кроме того, наименование материала в документе AutoCAD должно точно соответствовать сводному наименованию материала в справочнике T‑FLEX DOCs "Материалы".



Более подробно о задании свойств документа AutoCAD рассказано в подпараграфе "Сохранение структуры сборки в T‑FLEX DOCs".





Далее необходимо воспользоваться кнопкой панели инструментов T‑FLEX DOCs для передачи свойств документа AutoCAD в T‑FLEX DOCs.



Предварительно пользователем с правами администратора в правиле интеграции должно быть задано соответствие созданного свойства документа AutoCAD и параметра T‑FLEX DOCs "Основной материал".

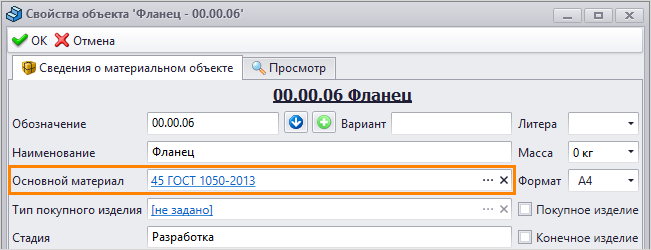

В результате материал отобразится в поле Основной материал окна свойств детали в справочнике T‑FLEX DOCs "Номенклатура и изделия".
