Работа с пользовательскими библиотеками

 Предыдущая страницаВ началоСледующая страница

Стандартная библиотека SOLIDWORKS Toolbox не может быть использована в режиме интеграции, так как в этом случае последующий перенос данных в T‑FLEX DOCs будет некорректным. Однако с помощью дополнительной настройки на основе библиотеки SOLIDWORKS можно создать общую библиотеку, обеспечивающую взаимосвязь двух систем.



Использование единой корпоративной библиотеки всеми пользователями обеспечивает уникальность применяемых библиотечных элементов.



Для настройки общей библиотеки необходимо:

1.Открыть меню настройки в окне SOLIDWORKS и вызвать команду Параметры.

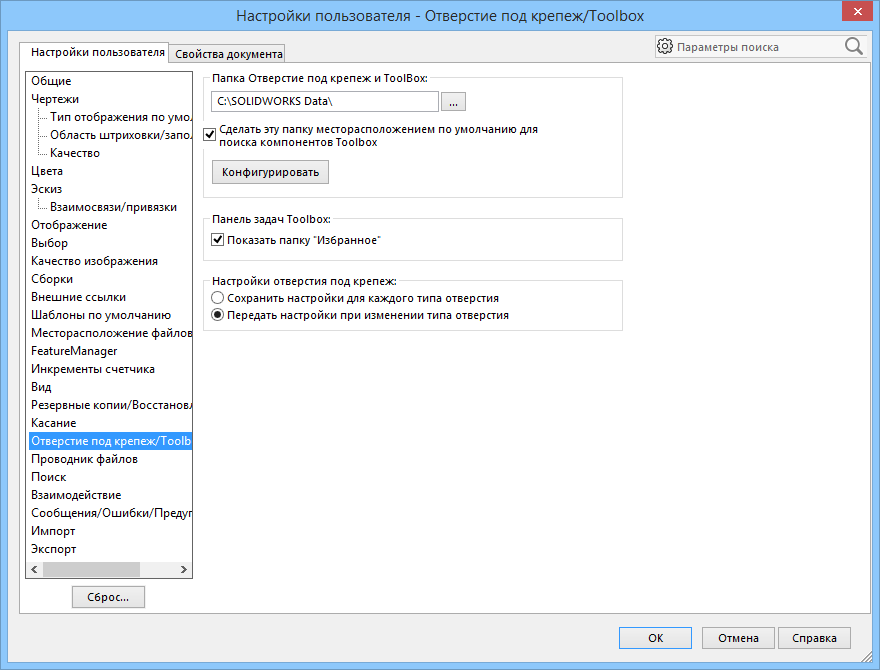

2.В списке, расположенном в левой части вкладки Настройки пользователя, выбрать пункт Отверстие под крепёж/Toolbox, а затем указать путь к папке на сервере, содержащей файлы Toolbox SOLIDWORKS, в поле Папка Отверстие под крепёж и ToolBox.





3.Импортировать файлы стандартной библиотеки SOLIDWORKS Toolbox в справочник T‑FLEX DOCs "Файлы".

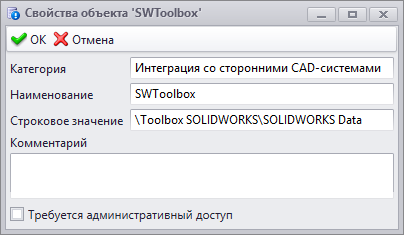

4.В справочнике T‑FLEX DOCs "Глобальные параметры" создать строковый параметр "SWToolbox" и в качестве его значения указать путь к папке с файлами библиотеки SOLIDWORKS Toolbox в справочнике "Файлы".



Данную настройку производит пользователь с правами администратора.





Синхронизация библиотек после внесения каких-либо изменений выполняется командой главного меню SOLIDWORKS Инструменты > T‑FLEX DOCs > Синхронизировать Toolbox.

В режиме интеграции конструктор может использовать данные общей библиотеки при проектировании изделия, при этом последующий перенос в T‑FLEX DOCs данных из SOLIDWORKS будет корректным.



При сохранении структуры сборки в T‑FLEX DOCs библиотечным элементам Toolbox будет автоматически присвоен тип "Стандартное изделие".
