Передача материала детали в T‑FLEX DOCs

Для передачи наименования материала детали из чертежа SOLIDWORKS в свойства номенклатурного объекта T‑FLEX DOCs необходимо, чтобы оно было задано в виде свойства документа.

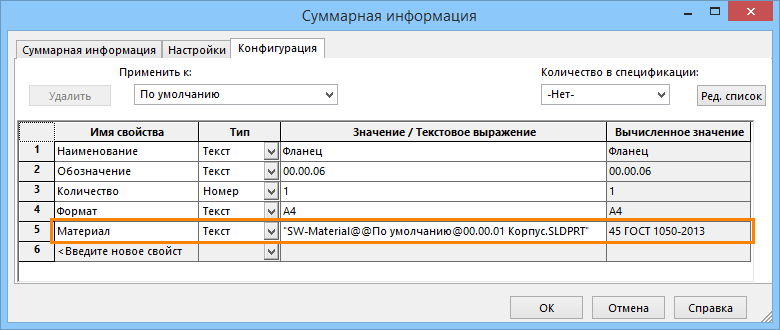

В поле Значение/Текстовое выражение на вкладке Конфигурация окна Суммарная информация можно ввести наименование материала вручную либо выбрать из списка переменную "Материал", а затем назначить детали материал из библиотеки материалов SOLIDWORKS. При этом наименование материала в документе SOLIDWORKS, независимо от способа его задания, должно точно соответствовать сводному наименованию материала в справочнике T‑FLEX DOCs "Материалы".



Более подробно о задании свойств документа SOLIDWORKS рассказано в подпараграфе "Сохранение структуры сборки в T‑FLEX DOCs".





Далее необходимо воспользоваться кнопкой панели инструментов T‑FLEX DOCs для передачи свойств документа SOLIDWORKS в T‑FLEX DOCs.



Предварительно пользователем с правами администратора в правиле интеграции должно быть задано соответствие созданного свойства документа SOLIDWORKS и параметра T‑FLEX DOCs "Основной материал".



В результате материал отобразится в поле Основной материал окна свойств детали в справочнике T‑FLEX DOCs "Номенклатура и изделия".
