Команды для работы с файлами

 Предыдущая страницаВ началоСледующая страница

Работа в режиме интеграции позволяет конструктору использовать для хранения файлов документов SOLIDWORKS единое файловое хранилище T‑FLEX DOCs, а также организовать связь файлов со структурой изделия из справочника "Номенклатура и изделия". Это обеспечивает целостность и актуальность конструкторских данных.

Для открытия файла, хранящегося в справочнике T‑FLEX DOCs "Файлы", пользователю необходимо перейти на вкладку данного справочника в главном окне SOLIDWORKS, выбрать требуемый файл и сделать двойной щелчок левой кнопкой мыши либо воспользоваться командой контекстного меню Открыть. Файл будет открыт в рабочей области окна SOLIDWORKS.

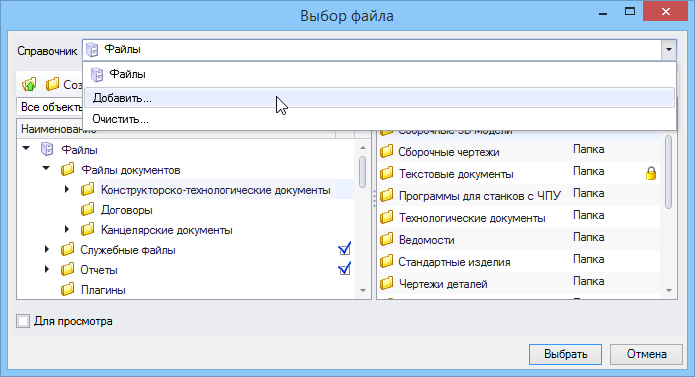

Кнопка панели инструментов T‑FLEX DOCs также может использоваться для открытия файла, хранящегося в справочнике "Файлы". При нажатии на данную кнопку появится окно Выбор файла. В этом окне можно:

✓Выбрать тот файл SOLIDWORKS из справочника "Файлы", который требуется открыть.

✓Выбрать объект справочника T‑FLEX DOCs, связанный с файлом SOLIDWORKS, который требуется открыть. Предварительно необходимо указать требуемый справочник в поле Справочник. Для добавления справочника в выпадающий список используется пункт Добавить.





Кроме того, удобным способом открытия файла SOLIDWORKS, хранящегося в T‑FLEX DOCs, является перетаскивание. Если перетащить файл из окна справочника T‑FLEX DOCs "Файлы" в область ленты окна SOLIDWORKS, то он будет открыт в рабочей области окна SOLIDWORKS.

Для вставки содержимого файла, выбранного в окне справочника T‑FLEX DOCs "Файлы", в открытый в окне SOLIDWORKS файл сборки, необходимо перетащить его в рабочую область окна SOLIDWORKS. Аналогичную функцию выполняет также кнопка панели инструментов T‑FLEX DOCs. При нажатии на неё будет открыто окно Выбор файла, которое было описано выше.

Файл, созданный в SOLIDWORKS, сохраняется в справочник T‑FLEX DOCs "Файлы" с помощью кнопки панели инструментов T‑FLEX DOCs.

Просмотр файлов SOLIDWORKS, хранящихся в справочнике T‑FLEX DOCs "Файлы", в окне T‑FLEX DOCs осуществляется с помощью модуля "Модуль просмотра EDrawing". Для работы модуля на компьютере должно быть установлено приложение SOLIDWORKS eDrawings Viewer.

Кроме того, 3D-файлы SOLIDWORKS всех поддерживаемых T‑FLEX CAD форматов позволяет просматривать модуль просмотра файлов T‑FLEX CAD.



Настройку модуля просмотра выполняет пользователь с правами администратора.
