Бесплатная Ознакомительная версия Документация по Для автоматизации труда технологов-программистов компания «Топ Системы» предлагает программу подготовки управляющих программ T-FLEX ЧПУ и визуализатор T-FLEX NC Tracer.
T-FLEX ЧПУ - программа, предназначенная для создания управляющих программ (УП) на оборудование с числовым программным управлением (ЧПУ).
T-FLEX ЧПУ является встраиваемым модулем для САПР T-FLEX CAD и функционирует исключительно совместно с ней. Таким образом, получается полноценное CAD/CAM-решение, которое обеспечивает безошибочную передачу данных от конструктора к технологу ЧПУ и значительно упрощает модификацию или исправление данных.
Важной особенностью системы является сквозная параметризация: при изменении исходных данных, полученных на этапе конструирования (чертежа или 3D-модели), происходит автоматическое изменение рассчитанной траектории обработки и полученной по данной траектории управляющей программы. Таким образом, обеспечивается параллельность конструкторско-технологической подготовки производства.
T-FLEX ЧПУ – гибко настраиваемая система, построенная по модульному принципу (к базовому модулю можно подключать любой набор методов обработки).
 |

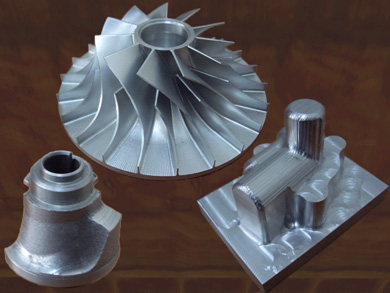

| Детали, полученные по управляющим программам, созданным в программе подготовки УП для станков с ЧПУ T-FLEX ЧПУ |
Программа поддерживает различные типы систем управления 2D, 2,5D, 3D и 5D, и разделена на две независимые системы T-FLEX ЧПУ 2D и T-FLEX ЧПУ 3D.
С помощью программы
Программа
Наличие базового модуля программы T-FLEX ЧПУ является обязательным, так как именно сюда включены такие необходимые в работе инструменты
технолога-программиста, как редактор табличных постпроцессоров, редактор режущих инструментов, редактор пользовательских машинных циклов, имитатор обработки, инструменты по настройке системы, контекстная помощь.
Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на электроэрозионных станках.
Поддерживаются следующие стратегии обработки:
Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ для станков с лучевым методом обработки (лазерных, плазменных, гидроструйных, термической резки).
Поддерживаются cледующие стратегии обработки:
Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках токарной группы.
Поддерживаются следующие группы стратегий обработки:
Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках сверлильной группы.
Поддерживаются следующие стратегии обработки:
Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках фрезерной группы.
Поддерживаются следующие стратегии обработки:
Специальной командой данного модуля на панели ЧПУ 2D вынесена возможность гравировки текста. Задание траектории обработки происходит по элементу чертежа типа «Текст».
Штамповочный модуль – это новый программный инструмент CAM-системы
Как и модули уже имеющиеся в системе, штамповочный модуль предоставляет пользователю системы обширные возможности с целью наиболее быстрой и полной интеграции продукта в производственный процесс предприятия.
Программа
В системе предусмотрена возможность пользовательского и автоматического расчета траекторий пробивки материала для прямых, окружностей, сплайнов, сложных контуров с учетом ширины пуансона, толщины листа заготовки и последовательности инструмента, используемого для обработки.
Помимо стандартных технологических параметров, таких как величина подачи и припуск, пользователь может самостоятельно задавать ряд дополнительных параметров. Данные параметры позволяют задать фиксированное расстояние между соседними ударами инструмента, выборочно удалить любые участки траектории, установить отступ от начала или конца обрабатываемого отрезка, а также произвести многие другие изменения в создаваемой УП, с целью обеспечения оптимальных условий производства.
Штамповочный модуль программы
Для штамповочного модуля системы также доступна новая возможность вставки фрагмента чертежа с траекториями обработки и включением их в общий список траекторий. Как и в случае с остальными модулями системы
С помощью программы подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ 3D технолог-программист создает
траектории обработки,
опираясь на трехмерную геометрию (тела, грани, ребра, 3D-пути, ЛСК - локальные системы координат).
Данный вид программы подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ предназначен для создания
управляющих программ для следующих видов обработки:
Все указанные выше виды обработок могут поставляться как дополнительные модули к базовому модулю
программы подготовки управляющих программ для станков с ЧПУ
Примечание. Обработки из программы подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ 2D не поддерживаются в 3D-версии.
 |

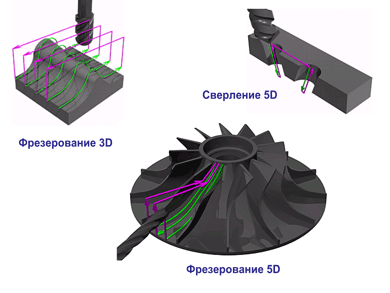

| Виды обработок программы подготовки управляющих программ для станков с ЧПУ T-FLEX ЧПУ 3D |
Наличие данного модуля программы подготовки управляющих программ для станков с ЧПУ
 |
| Менеджер обработок, встроенный имитатор, панель инструментов |
Данный модуль программы T-FLEX ЧПУ 3D предназначен для создания управляющих программ обработки деталей на станках фрезерной группы.
Поддерживаются следующие стратегии обработки:
 |

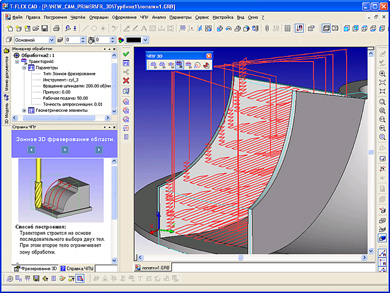

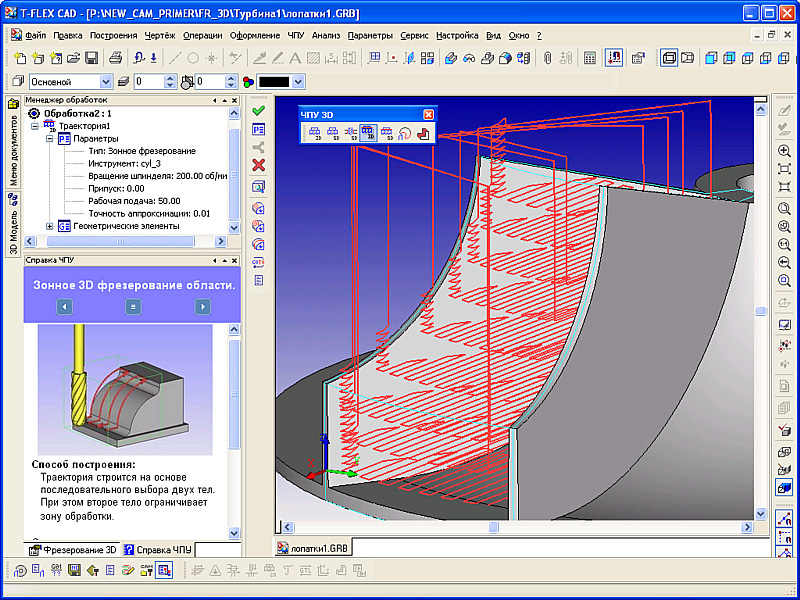

| 3D-фрезерование в программе подготовки управляющих программ для станков с ЧПУ |
Данный модуль программы T-FLEX ЧПУ 3D предназначен для создания управляющих программ обработки деталей на станках фрезерной группы.
Поддерживаются следующие стратегии обработки:
 |

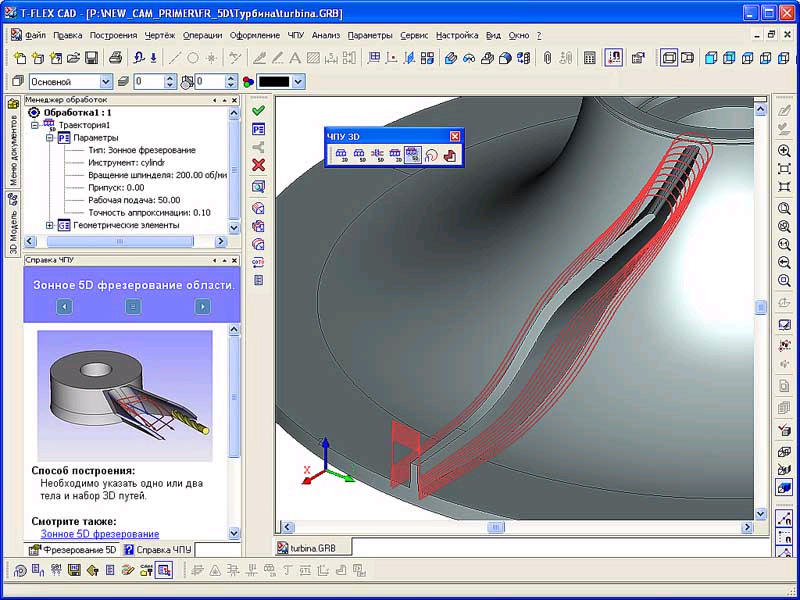

| 3D-фрезерование в программе подготовки управляющих программ для станков с ЧПУ |
