T-FLEX Электротехника

T-FLEX Электротехника предназначена для решения полного комплекса задач проектирования электротехнической составляющей современных изделий.

Список функциональных возможностей T-FLEX Электротехника:

Обширная библиотека стандартных элементов;
Возможность создания собственных изделий (разъёмов, аппаратов, реле и т.д.), точек подключения и элементов проводки любого типа;
Гибкая система задания параметров элементов;
Возможность создания общей базы пользовательских изделий с помощью специального справочника T-FLEX DOCs;
Создание принципиальных электрических схем, схем подключений и схем соединений высокой степени сложности;
Компоновка электрического оборудования всех видов;
Возможность оформления сразу нескольких схем в документе;
Возможность параллельной работы нескольких пользователей над одним проектом;
Возможность использования внешних схем с поддержкой обновления при изменении исходного документа схемы;
Синхронизация изменений во внешней схеме с 3D моделью электротехнического изделия;
Автоматическая и полуавтоматическая прокладка кабельных изделий для получения готовой схемы разводки;
Автоматическое формирование документации: перечень элементов, таблица соединений (Э4), таблица подключений (Э5), схема расположения (Э7).

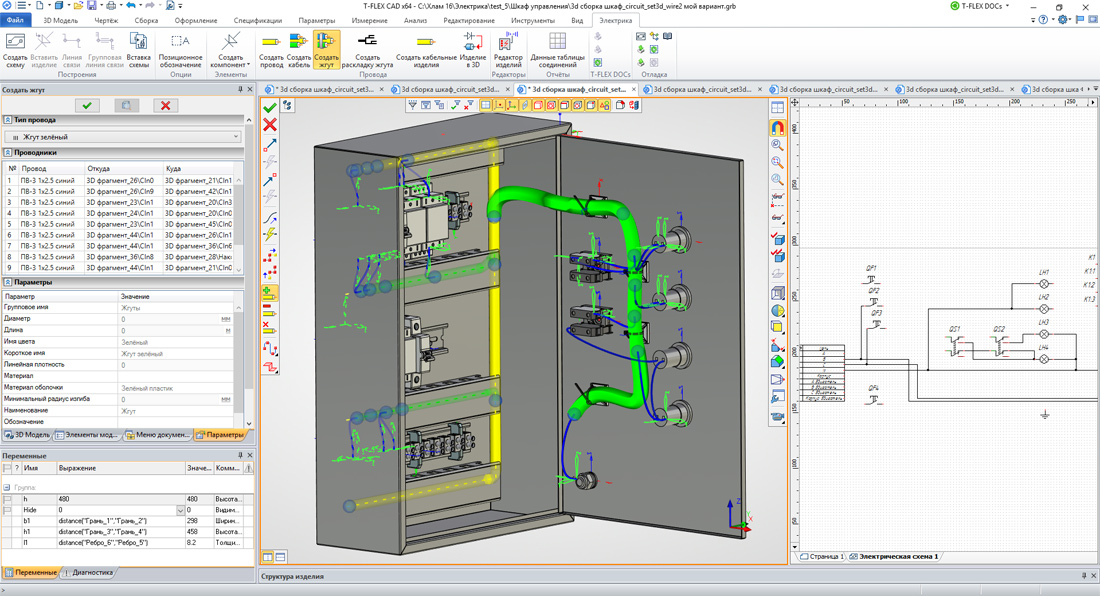

Добавление проводов в жгут
Работа с трехмерной моделью в T-FLEX Электротехника

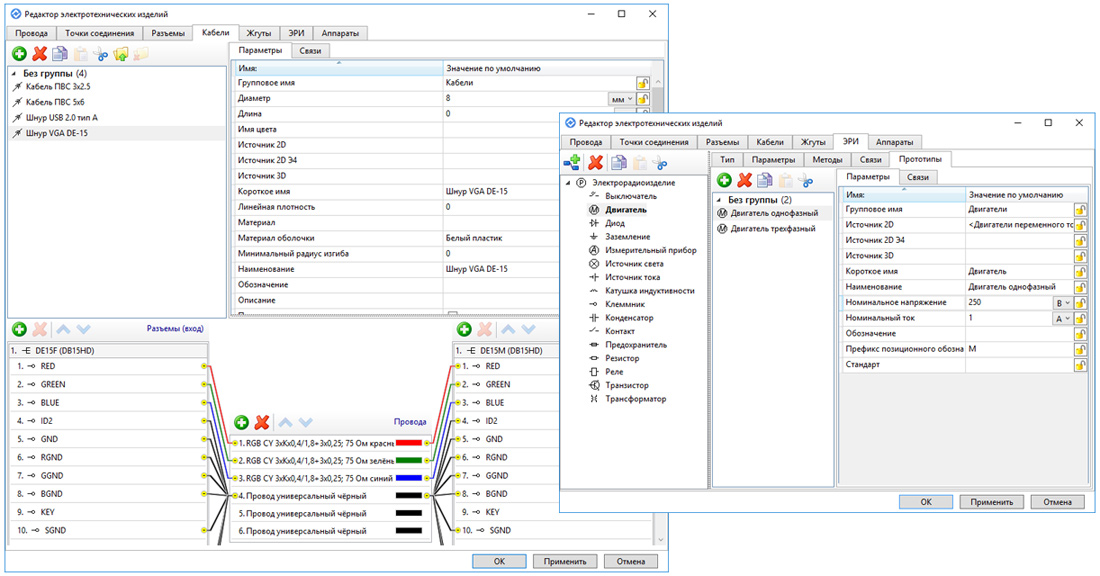

T-FLEX Электротехника позволяет быстро и удобно расширять элементную базу аппаратов, проводов, кабелей

Основные этапы проектирования в T-FLEX Электротехника

Этапы работы в T-FLEX Электротехника

Как видно из схемы, после создания структурной схемы изделия, над проектом могут параллельно работать сразу несколько пользователей.

Опираясь на структурную схему, один из конструкторов занимается разработкой принципиальной схемы (Э3), а также остальных схем (Э4, Э5), в то время как другой конструктор занимается предварительной компоновкой в 3D сборке, а также разработкой сопутствующей документации (3D Моделирование).

Когда схема (Э3) подготовлена, система позволяет автоматически сформировать отчётную документацию (О1), и схема может быть передана одному или нескольким конструкторам, которые займутся разработкой 3D компоновки на её основе. Разработанная схема вставляется в подготовленные модели и конструкторы могут параллельно работать над разными 3D компоновками, опираясь на одну схему. Если исходная схема изменится, система позволяет отследить эти изменения, и при необходимости пользователь может обновить её в целевых сборках (документах).

Системные требования T-FLEX Электротехника

Минимальные
Операционная система:	Windows XP SP3
Процессор:	Intel или AMD с поддержкой SSE2
Объем оперативной памяти:	2 Гб
Объем свободного дискового пространства:	1 Гб
Видеокарта:	видеокарта с поддержкой OpenGL 3.3 и выше
Рекомендуемые
Операционная система:	WINDOWS 7 x64, 8 x64 и выше
Процессор:	Core i5 или выше
Жёсткий диск:	SSD накопитель
Объем оперативной памяти:	8 Гб и больше
Видеокарта:	высокопроизводительная видеокарта NVIDIA или AMD с памятью 1Гб и выше и поддержкой OpenGL 4.2 и выше

Для работы системы требуется установленный T-FLEX CAD 3D.

Стоимость

Приобретая любой продукт комплекса T-FLEX PLM, вы получаете возможность его бессрочного использования.

Для получения информации о стоимости продукта T-FLEX Электротехника и о программных продуктах комплекса T-FLEX PLM, обращайтесь в офис компании «Топ Системы» или воспользуйтесь формой «Обратная связь».
